Nükleer Güç Santrallerinde Genel Tasarım Süreci

Mühendislik, bilimsel ve matematiksel bilgilerin belirli bir amaca yönelik olarak tasarım, analiz, üretim, yapım, test, işletme ve bakım faaliyetlerine uygulanmasıdır. Ancak nükleer güç santrallerinde mühendislik kavramı, tek bir ekipmanın veya sistemin tasarımından çok daha geniş bir kapsam taşır.

Nükleer güç santrallerinde mühendislik faaliyetleri; planlama, fizibilite ve uygunluk araştırmaları, tasarım, analiz, satın alma ve tedarik, imalat ve test, kalite kontrolü, yapım ve işletmeye alma, değerlendirme, danışmanlık ve eğitim gibi faaliyetlerin yanı sıra bütün bu faaliyetlerin planlanmasını, koordinasyonunu, kontrolünü ve yönetimini kapsayan, santralin yaşam döngüsü boyunca devam eden bütünleşik bir mühendislik sürecidir.

Bu yaklaşım nükleer güç santrali açısından özellikle önemlidir. Çünkü bir nükleer santralin tasarımı, tedarik, imalat, inşaat, işletmeye alma ve işletme süreçlerinden bağımsız olarak yürütülemez. Tasarım sırasında alınan kararlar daha sonra kullanılacak ekipmanların teknik özelliklerini, satın alma şartnamelerini, imalat gerekliliklerini, yapım yöntemlerini, test ve işletmeye alma faaliyetlerini doğrudan etkiler.

Nükleer santral mühendisliğinin bir diğer önemli özelliği, çok sayıda mühendislik disiplininin aynı tasarım üzerinde birlikte çalışmasıdır. Nükleer, makine, elektrik, elektronik ve kontrol, inşaat, yapı, proses, kimya, malzeme, deprem, yangın güvenliği, radyasyon korunması, çevre ve insan faktörleri gibi alanlar birbirinden bağımsız düşünülemez. Bir sistemde yapılan tasarım değişikliği, başka bir sistemin performansını, güvenlik analizini, ekipmanını veya işletme koşullarını etkileyebilir.

Bu nedenle tasarım faaliyetlerinin yalnızca teknik hesapların doğruluğu açısından değil, aynı zamanda mühendislik arayüzleri, tasarım girdileri, tasarım değişiklikleri, dokümantasyon, doğrulama, kalite güvencesi ve sorumlulukların açık biçimde tanımlanması açısından da kontrol edilmesi gerekir.

Nükleer güvenlik açısından bakıldığında ise tasarımın temel amacı yalnızca santralin istenen gücü üretmesini sağlamak değildir. Tasarım; güvenlik açısından önemli yapı, sistem ve bileşenlerin gerekli güvenlik fonksiyonlarını güvenilir biçimde yerine getirebilmesini, ilgili tasarım esaslarının ve düzenleyici gerekliliklerin karşılanmasını ve tasarımın doğrulanabilir olmasını sağlamalıdır.

Dolayısıyla nükleer santral mühendisliğinde “tasarım” ile “mühendislik” aynı kavram değildir. Tasarım, mühendislik faaliyetlerinin merkezinde yer alır; ancak tasarımın girdilerinin oluşturulması, analizlerin yapılması, sonuçların doğrulanması, tedarik ve imalatın teknik olarak kontrol edilmesi, yapım ve işletmeye alma süreçlerine teknik destek verilmesi ve elde edilen deneyimin tekrar tasarım bilgisine dönüştürülmesi de mühendislik faaliyetlerinin parçasıdır.

Mühendislik Nedir?

Mühendislik, bilimsel ve matematiksel bilgilerin insan ihtiyaçlarına yönelik pratik, güvenilir, ekonomik ve uygulanabilir çözümlere dönüştürülmesidir. Bu nedenle mühendislik yalnızca bir sistemin veya ekipmanın tasarlanmasından ibaret değildir. Tasarımın yanı sıra analiz, imalat, tedarik, test, kontrol, yapım, işletmeye alma, değerlendirme ve işletme deneyiminin tasarıma geri beslenmesi gibi faaliyetleri de kapsar.

Nükleer güç santrallerinde bu kapsam daha da genişler. Çünkü mühendislik faaliyetleri; bilim ve teknoloji bilgisinin uygulanması, planlama, uygunluk ve fizibilite araştırmaları, tasarım, analiz, satın alma ve tedarik, test, kalite kontrolü, işletmeye alma, değerlendirme, danışmanlık, eğitim ve bütün bu faaliyetlerin yönetimini kapsayan yaşam döngüsü boyunca devam eden bütünleşik bir süreçtir.

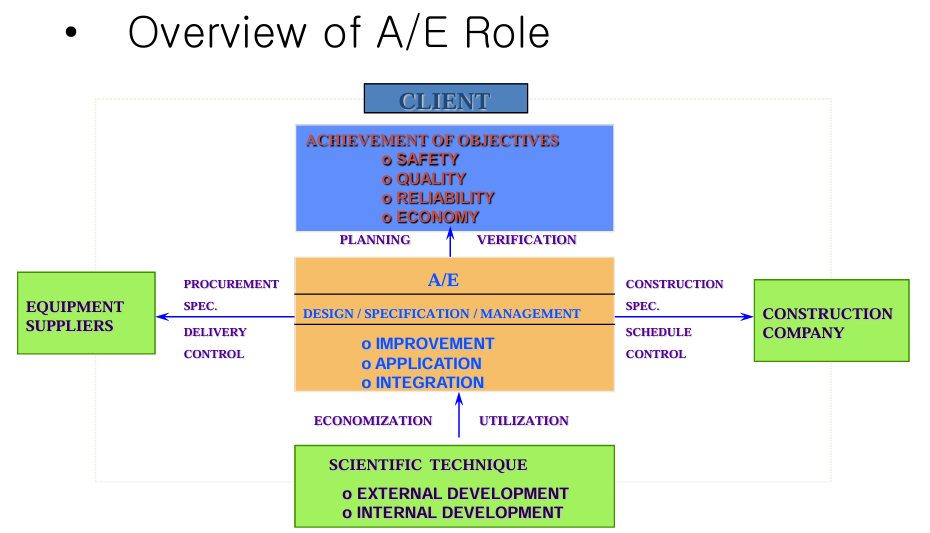

Nükleer Santralde Tasarım Mühendisliğinin Görevi

Nükleer santral tasarım mühendisliğinin temel görevi, santralin tasarım hedeflerini açık biçimde ortaya koymak ve farklı kaynaklardan gelen tasarım gereksinimlerini tutarlı mühendislik kriterlerine dönüştürmektir.

Bu çerçevede tasarım mühendisliği;

• tasarım hedeflerini tanımlar,
• farklı tasarım gereksinimlerinden hareketle tasarım kriterlerini oluşturur,
• hesap ve analizler aracılığıyla sistem ve yapıların teknik yeterliliğini ortaya koyar,
• tasarımın uygulanabilmesi için çizimler, teknik şartnameler, raporlar ve diğer mühendislik dokümanlarını üretir,
• bu bilgileri tedarik, imalat, yapım ve işletmeye alma faaliyetlerine aktarır,
• proje ilerledikçe ortaya çıkan tasarım değişikliklerini ve iyileştirmeleri mevcut tasarımla bütünleştirir.

Mühendislik ≠ Tasarım

Tasarım, mühendisliğin merkezindeki faaliyetlerden biridir; ancak mühendisliğin tamamı değildir. Bir nükleer santralin mühendisliğini yapabilmek; yalnızca sistemleri tasarlamak değil, bu tasarımın analiz edilmesini, doğrulanmasını, tedarik edilebilir hale getirilmesini, imal edilmesini, sahada kurulmasını, test edilmesini, işletmeye alınmasını ve gerektiğinde değiştirilmesini de yönetebilecek teknik altyapıya sahip olmak anlamına gelir.

Mühendisliğin Yaşam Döngüsü

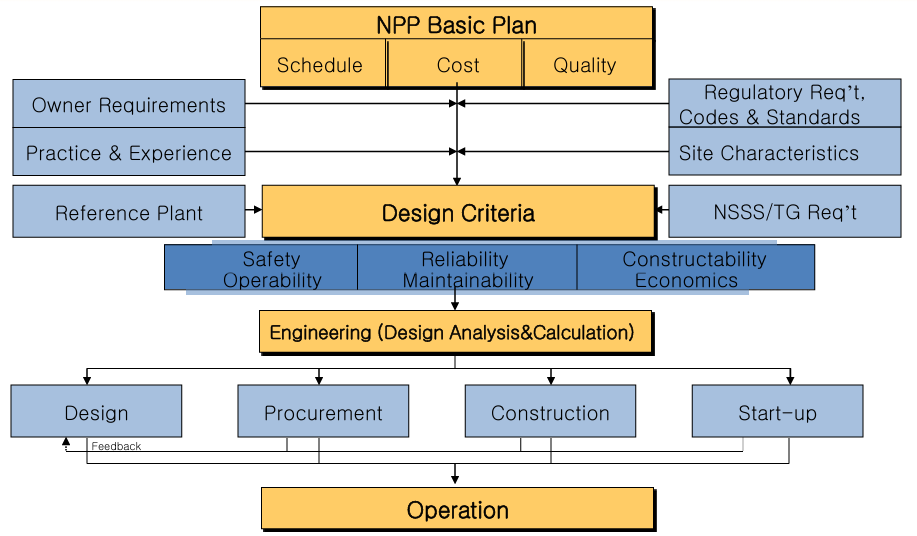

Bilim ve Teknoloji → Gereksinimler → Tasarım Kriterleri → Tasarım → Analiz → Tedarik ve İmalat → Yapım → Test → İşletmeye Alma → İşletme → Deneyim ve Geri Besleme → Tasarım İyileştirmesi

Bu nedenle nükleer santral mühendisliğinin başarısı yalnızca ortaya çıkan çizimlerin veya hesapların kalitesiyle ölçülemez. Asıl önemli olan, tasarım bilgisinin santralin bütün yaşam döngüsü boyunca tutarlı biçimde yönetilmesi ve mühendislik kararlarının izlenebilir, doğrulanabilir ve gerektiğinde yeniden değerlendirilebilir olmasıdır.

Nükleer Santral Mühendisliğinin Gerçek Kapsamı

Bir nükleer santral için mühendislik; “santrali nasıl çizeriz?” sorusundan çok daha geniş bir soruya cevap verir:

“Santralin güvenli, güvenilir, üretilebilir, kurulabilir, işletilebilir ve yaşam döngüsü boyunca kontrol edilebilir olmasını sağlayacak mühendislik sistemini nasıl kurarız?”

Bu geniş mühendislik çerçevesi, bir sonraki soruyu ortaya çıkarır: Bir nükleer santral tasarlanırken hangi hedefler esas alınmalıdır? Çünkü tasarımın başlangıç noktası yalnızca “santral nasıl çalışacak?” sorusu değildir. Güvenlik, kalite, güvenilirlik, işletilebilirlik, bakım yapılabilirliği, lisanslama, ekonomik ve yapım gereklilikleri birlikte ele alınmalı; bunların her biri daha sonra tasarımın teknik girdilerine dönüştürülmelidir.

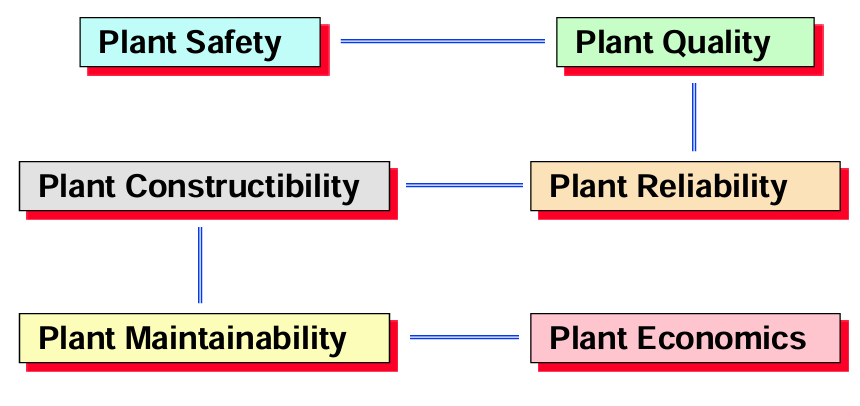

Bir nükleer güç santralinin tasarımında çok sayıda teknik, operasyonel ve ekonomik hedef aynı anda karşılanmalıdır. Ancak bu hedeflerin hepsi aynı ağırlığa sahip değildir. Nükleer güvenlik temel tasarım gerekliliğidir ve diğer mühendislik hedefleri güvenlik gereksinimlerini zayıflatmadan bununla birlikte ele alınmalıdır.

Bu nedenle nükleer santral tasarımı, tek bir performans göstergesini en yüksek düzeye çıkarmaya yönelik bir optimizasyon problemi olarak görülmemelidir. Tasarım; güvenlik, güvenilirlik, kalite, işletilebilirlik, bakım yapılabilirliği, yapılabilirlik, standartlaştırma ve ekonomik performans gibi birbirleriyle ilişkili hedeflerin kontrollü biçimde bir araya getirildiği bütünleşik bir mühendislik faaliyetidir.

Burada tanımlanan hedefler, tasarım sürecinin soyut prensipleri olarak kalmaz. Her biri daha sonra tasarım gereksinimlerine ve ölçülebilir teknik kriterlere dönüştürülür. Örneğin güvenlik hedefleri güvenlik fonksiyonlarına; güvenilirlik hedefleri kullanılabilirlik, yedeklilik ve arıza kriterlerine; bakım yapılabilirliği hedefleri erişim, muayene ve bakım gereksinimlerine; yapılabilirlik hedefleri ise imalat ve yapım gereksinimlerine dönüştürülebilir.

Dolayısıyla bir sonraki aşama, bu hedeflerin tasarım masasına hangi bilgiler ve hangi kurallar aracılığıyla getirildiğini anlamaktır. Tasarımın başlangıcında kullanılacak mevzuat, lisanslama gereklilikleri, saha özellikleri, tasarım esasları, kodlar ve standartlar, işletme gereksinimleri ve kalite koşulları bir araya gelerek tasarımın temel girdilerini oluşturur.

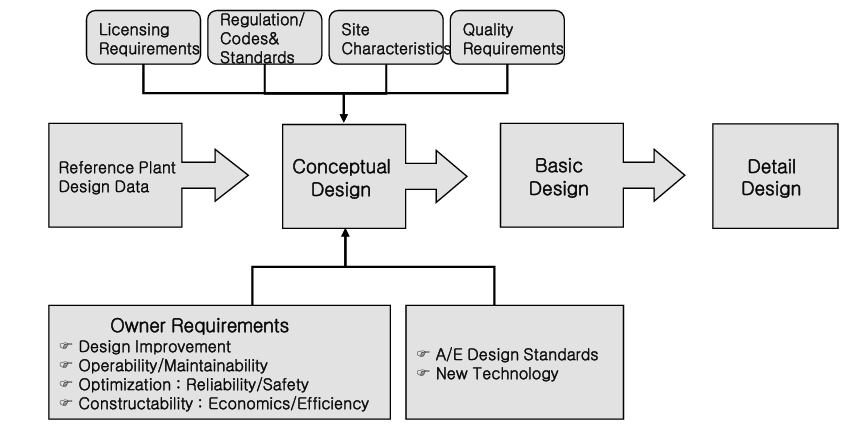

Bir nükleer güç santralinin tasarımı boş bir sayfadan başlamaz. Tasarım ekibinin önündeki ilk görev, santralin hangi koşullarda çalışacağını, hangi güvenlik gereksinimlerini karşılaması gerektiğini, hangi standartlara ve düzenleyici kurallara tabi olduğunu ve işverenin hangi teknik ve işletme hedeflerini karşılamak istediğini belirlemektir.

Bu nedenle tasarım kriterleri veya tasarım gereksinimleri tek bir kaynaktan türetilmez. İşveren gereksinimleri, saha özellikleri, mevzuat ve lisanslama koşulları, güvenlik gereksinimleri, kodlar ve standartlar, referans santral bilgileri, NSSS ve türbin-jeneratör gereksinimleri, kalite gereksinimleri, işletme deneyimi ve uygulanması planlanan yeni teknolojiler birlikte değerlendirilir.

Bu girdilerin bazıları doğrudan tasarım gereksinimi oluştururken, bazıları tasarımın sınırlarını ve koşullarını belirler. Örneğin saha özellikleri santralin maruz kalabileceği deprem, sel, meteorolojik olaylar ve diğer dış tehlikeleri belirlerken; mevzuat, lisanslama koşulları ve kodlar bu koşullar altında tasarımın hangi kurallara göre yapılacağını belirler. İşveren gereksinimleri ise güç, işletme, bakım, performans ve proje hedeflerini tanımlar.

Tasarım girdilerinin güvenlik açısından önemli bir özelliği de bunların izlenebilir olmasıdır. Bir tasarım kararının hangi gereksinime, hangi saha verisine, hangi hesap veya analize ve hangi kod ya da standarda dayandığı daha sonra gösterilebilmelidir. Bu nedenle nükleer santral tasarımında yalnızca doğru bir sonuç üretmek yeterli değildir; sonucun hangi girdiler kullanılarak ve hangi yöntemle elde edildiğinin de belgelenmesi gerekir.

Bu nedenle tasarım girdilerinin belirlenmesi, nükleer santral mühendisliğinin yalnızca başlangıç adımı değildir. Girdiler tasarımın ilerleyen aşamalarında sürekli olarak gözden geçirilebilir; yeni saha bilgileri, düzenleyici gereklilikler, işletme deneyimi, tasarım değişiklikleri veya yeni güvenlik değerlendirmeleri mevcut tasarımın yeniden değerlendirilmesini gerektirebilir. IAEA'nın tasarım yaklaşımında da güvenlik değerlendirmesi ile tasarım arasında yinelemeli bir ilişki (design iteration) bulunmaktadır.

Böylece tasarım süreci, “girdiler belirlendi ve tasarım başladı” şeklinde tek yönlü bir işlem olmaktan çıkar. Girdiler, gereksinimlere; gereksinimler tasarım çözümlerine; tasarım çözümleri ise hesap, analiz ve doğrulama faaliyetlerine dönüşür. Bu zincirin güvenilir çalışabilmesi için ise tasarım faaliyetlerinin sistematik biçimde kontrol edilmesi gerekir. Bir sonraki bölümde bu nedenle nükleer güç santrali proje yaşam döngüsü ve tasarımın bu yaşam döngüsü içindeki yeri ele alınacaktır.

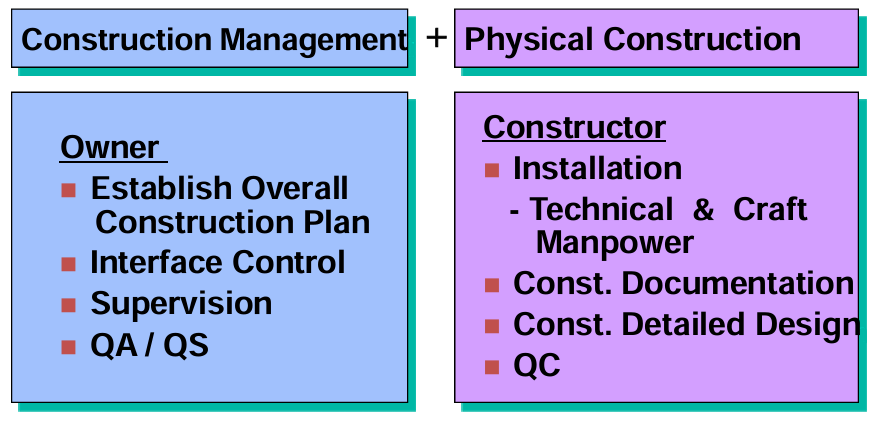

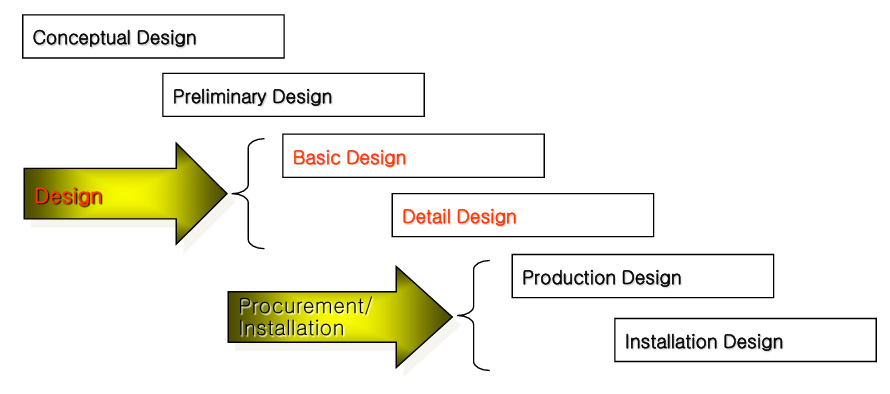

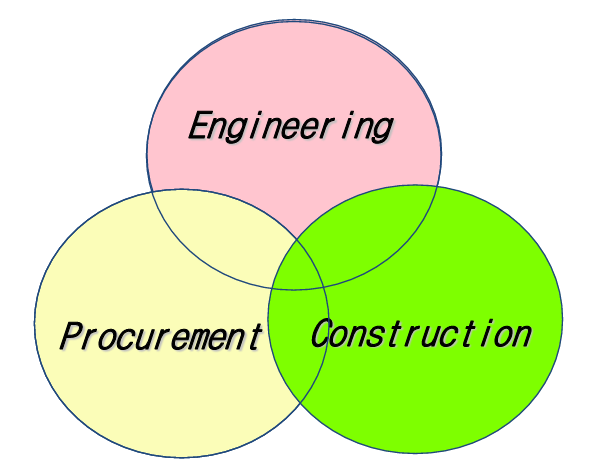

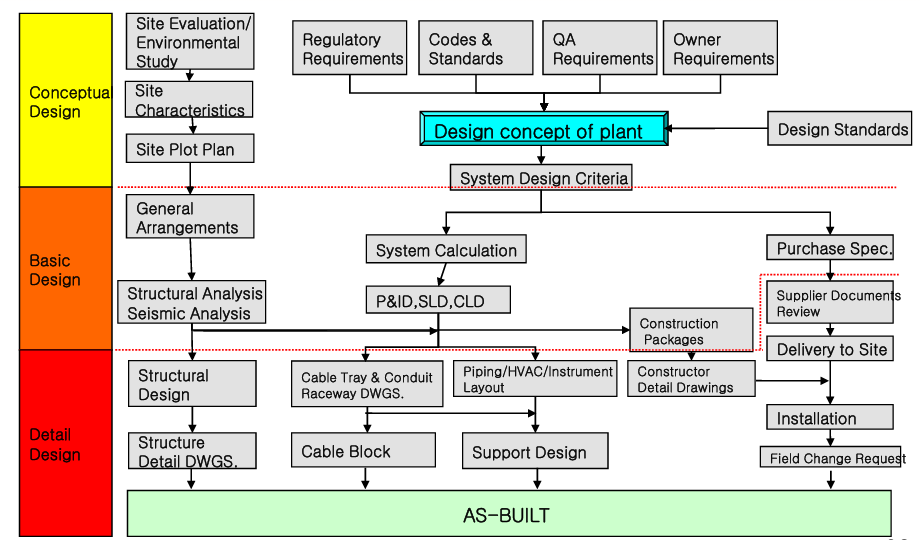

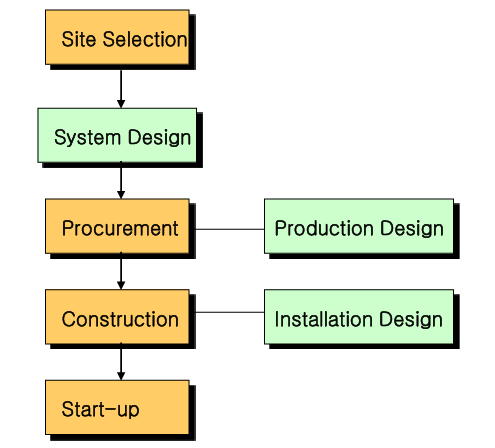

Nükleer güç santrali projesi, tek bir mühendislik faaliyetinden veya yalnızca bir inşaat projesinden oluşmaz. Bir santralin ortaya çıkması; saha değerlendirmesi, fizibilite, proje planlaması, sözleşme, tasarım, lisanslama, tedarik, imalat, yapım, işletmeye alma ve işletme gibi birbirine bağlı çok sayıda faaliyetin uzun bir zaman dilimi içinde koordineli biçimde yürütülmesini gerektirir.

İncelediğimiz Kore sunumunda da bu faaliyetler birbirinden ayrılmış mühendislik ve proje süreçleri olarak ele alınmakla birlikte, aralarında sürekli bir teknik ilişki bulunmaktadır. Örneğin saha araştırmaları tasarım girdilerini oluştururken, tasarım sonuçları tedarik ve imalat gereksinimlerini belirler. İmalat ve yapım sırasında ortaya çıkan teknik bilgiler ise tasarımın ve ilgili dokümantasyonun yeniden değerlendirilmesini gerektirebilir.

Bu akışın önemli bir özelliği, tasarımın yalnızca yaşam döngüsünün ortasında başlayıp tamamlanan bir faaliyet olmamasıdır. Tasarımın ilk girdileri saha ve proje planlama aşamalarında oluşurken, tasarım faaliyetleri tedarik, imalat, yapım ve işletmeye alma sırasında da devam eder. Özellikle saha değişiklikleri, tedarikçi dokümanları, test sonuçları ve işletmeye alma bulguları tasarım bilgilerinin yeniden değerlendirilmesini gerektirebilir.

Lisanslama da bu süreçten bağımsız bir “izin alma” faaliyeti değildir. Düzenleyici gereksinimler tasarım girdilerinin bir bölümünü oluşturur; tasarımın güvenlik değerlendirmeleri ve ilgili dokümanları lisanslama sürecinde incelenir; düzenleyici geri bildirimleri ise gerektiğinde tasarımın yeniden değerlendirilmesine yol açabilir. Böylece tasarım ile lisanslama arasında karşılıklı ve yinelemeli bir ilişki oluşur.

Bu nedenle nükleer santral projesinde tasarımın başarısı yalnızca mühendislik çizimlerinin zamanında hazırlanmasına bağlı değildir. Tasarım bilgilerinin doğru girdilerden türetilmesi, ilgili kuruluşlara doğru zamanda aktarılması, değişikliklerin kontrol edilmesi ve sonuçların bağımsız olarak doğrulanması gerekir.

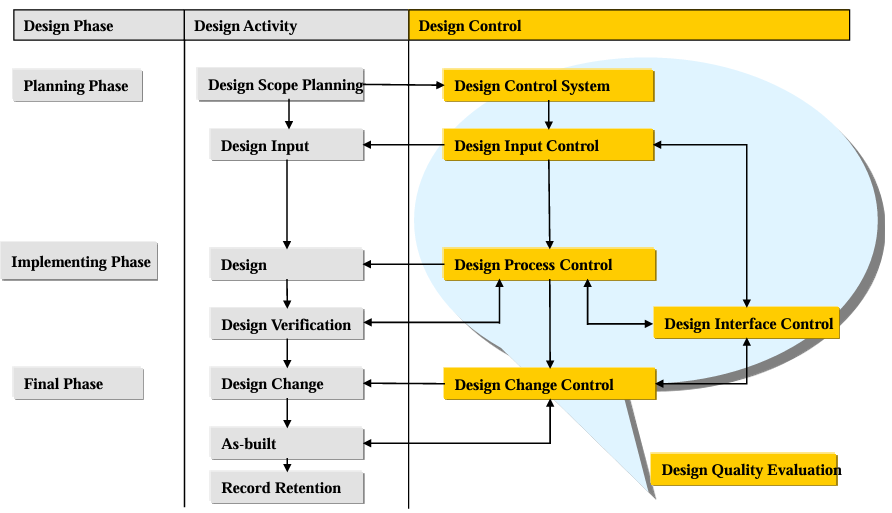

İşte bu noktada proje yaşam döngüsünün üzerinde çalışan ikinci bir yapı ortaya çıkar: Tasarım Kontrol Sistemi. Proje hangi aşamada olursa olsun, tasarımın hangi girdiye dayandığı, kim tarafından hazırlandığı, kim tarafından kontrol edildiği, hangi hesap ve analizlerle desteklendiği, hangi arayüzleri etkilediği ve değişikliklerin nasıl yönetildiği izlenebilir olmalıdır.

Nükleer santral tasarımı, bireysel mühendislerin çalışmalarının bir araya getirilmesinden ibaret değildir. Çok sayıda disiplinin, mühendislik kuruluşunun, ekipman tedarikçisinin, yapım kuruluşunun ve işverenin aynı tasarım üzerinde çalışması nedeniyle planlı, sistematik ve dokümante edilmiş bir Tasarım Kontrol Sistemi gereklidir.

Tasarım kontrolünün temel amacı, tasarımın başlangıç girdilerinden nihai tasarım çıktısına kadar geçen süreçte gereksinimlerin doğru şekilde aktarılmasını, teknik çalışmaların yetkin kişiler tarafından gerçekleştirilmesini, sonuçların kontrol edilmesini ve tasarımın güvenlik ile kalite açısından doğrulanabilir olmasını sağlamaktır.

IAEA'nın tasarım güvenliği yaklaşımında tasarım kuruluşunun, tasarımın bütün aşamalarında güvenlik gereksinimlerinin dikkate alınmasını sağlayacak bir yönetim sistemi oluşturması; tasarım yeterliliğinin doğrulanması, tasarım değişikliklerinin kontrolü ve mühendislik arayüzlerinin yönetilmesi beklenmektedir.

Bu yaklaşım uluslararası nükleer kalite güvence uygulamalarında da açık biçimde görülmektedir. Örneğin ABD NRC'nin 10 CFR Part 50 Appendix B, Criterion III “Design Control” yaklaşımı; düzenleyici gerekliliklerin ve tasarım esaslarının şartnamelere, çizimlere, prosedürlere ve talimatlara doğru biçimde aktarılmasını; tasarımın yeterliliğinin doğrulanmasını ve tasarım değişikliklerinin kontrol edilmesini öngörmektedir.

Aynı yaklaşım, tasarımın farklı kuruluşlar arasında dağıtıldığı projelerde daha da önem kazanır. NSSS tedarikçisi, türbin-jeneratör tedarikçisi, mimarlık ve mühendislik kuruluşu, BOP tedarikçileri ve yapım kuruluşları farklı tasarım paketlerinden sorumlu olabilir. Bu durumda tasarımın bütünlüğü, arayüzlerin, sorumlulukların ve bilgi akışının kontrol edilmesine bağlıdır.

Böylece proje yaşam döngüsü ile tasarım kontrol sistemi birbirini tamamlayan iki farklı yapı haline gelir: proje yaşam döngüsü “ne zaman ve hangi aşamada ne yapıldığını”, tasarım kontrol sistemi ise “bu faaliyetlerin nasıl kontrol edildiğini” açıklar.

Bir sonraki aşamada bu kontrol mekanizmasının ilk halkasını, yani tasarım girdilerinin nasıl kontrol edildiğini daha ayrıntılı olarak incelemek gerekir. Çünkü tasarım kontrol zincirindeki en erken hata noktalarından biri, yanlış, eksik, güncel olmayan veya izlenebilirliği bulunmayan bir girdinin tasarıma aktarılmasıdır.

Nükleer güç santrali tasarımında mühendislik faaliyetlerinin güvenilir biçimde yürütülebilmesi için yalnızca teknik olarak yetkin mühendislerin bulunması yeterli değildir. Tasarım faaliyetlerinin hangi kurallara göre yürütüleceği, hangi prosedürlerin kullanılacağı, sorumlulukların nasıl dağıtılacağı, tasarım bilgilerinin nasıl aktarılacağı ve ortaya çıkan kayıtların nasıl kontrol edileceği önceden tanımlanmış olmalıdır.

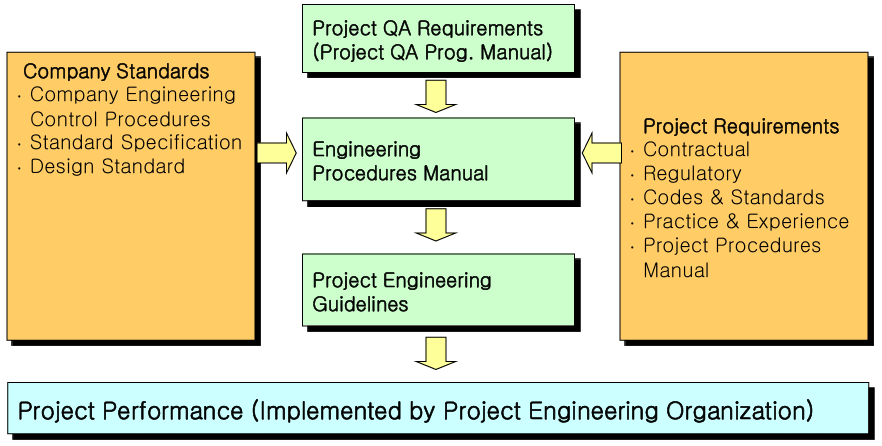

İncelenen NPP General Design Process sunumunda bu yapı Engineering Control System olarak tanımlanmaktadır. Sistem; proje kalite gereksinimlerini, mühendislik prosedürlerini ve belirli tasarım konularına ilişkin tamamlayıcı kılavuzları birbirini tamamlayan katmanlar halinde düzenlemektedir.

Bu hiyerarşinin en üst katmanında Proje Kalite Güvence Programı El Kitabı (Project QA Program Manual – PQPM) bulunur. PQPM, kuruluşun kalite güvence programı ile birlikte uygulanabilir mevzuat, kalite güvence standartları, mühendislik kodları, teknik şartnameler ve proje gereksinimleri temel alınarak oluşturulur. Böylece PQPM, projenin kalite gereksinimlerinin ve kalite güvence yaklaşımının temel çerçevesini oluşturur.

Bunun altında yer alan Engineering Procedures Manual (EPM) ise kalite gereksinimlerini günlük mühendislik faaliyetlerine dönüştüren daha ayrıntılı bir kontrol katmanıdır. Sunuma göre EPM, projede yer alan bütün mühendislik disiplinleri arasındaki arayüzleri kontrol etmek ve proje personelinin kullanacağı ayrıntılı tasarım ve mühendislik prosedürlerini tanımlamak amacıyla hazırlanır. EPM'nin PQPM'de tanımlanan gereksinimleri karşılaması beklenir.

Project Engineering Guides (PEG) ise daha belirli ve özel tasarım konularında tamamlayıcı teknik talimatlar sağlamak üzere kullanılır. Böylece bütün projeye uygulanan kalite kuralları ile belirli bir mühendislik probleminin nasıl ele alınacağına ilişkin teknik uygulama arasında bir bağlantı kurulmuş olur.

Özellikle Design Criteria Manual (DCM) tasarım kontrol zincirinin önemli belgelerinden biridir. Sunuma göre DCM hazırlanır, incelenir, onaylanır ve EPM'ye uygun olarak güncellenir; temel tasarım kriterleri ve proje gereksinimleri burada tanımlanır. DCM'de bulunmayan disiplinler arası tasarım bilgilerinin aktarılması için ise Design Information Transmittal (DIT) mekanizması kullanılır.

Böyle bir dokümantasyon yapısının amacı, mühendislerin yalnızca “hangi tasarımı yapacağını” değil, tasarımı hangi kurallara göre yapacağını da belirlemektir. Bu nedenle doküman hiyerarşisi, tasarım kontrol sisteminin idari bir eki değil, doğrudan mühendislik faaliyetlerinin kontrol mekanizmasıdır.

Bunun bir başka önemli sonucu izlenebilirliktir. Bir tasarım çıktısının hangi gereksinime dayandığı, hangi prosedür kullanılarak hazırlandığı, hangi hesap veya analizlerle desteklendiği, kim tarafından kontrol edildiği, kim tarafından onaylandığı ve hangi revizyonda yayımlandığı geriye doğru izlenebilmelidir.

Bu yaklaşım yalnızca belirli bir şirketin veya Kore'deki bir projenin uygulaması olarak görülmemelidir. Örneğin ABD NRC'nin 10 CFR Part 50 Appendix B çerçevesinde Document Control ve Quality Assurance Records için dokümanların yayımlanması, tanımlanması, dağıtılması, değiştirilmesi ve gerektiğinde geri alınabilmesini sağlayan kontrollü bir sistem öngörülmektedir. Ayrıca kaliteyi etkileyen faaliyetlere ilişkin yeterli kayıtların tutulması istenmektedir.

Günümüzde bu yaklaşım yalnızca kağıt dokümanların kontrolü anlamına da gelmemektedir. Elektronik doküman yönetim sistemleri, konfigürasyon yönetimi, sayısal tasarım modelleri ve elektronik kalite kayıtları aynı temel prensibe tabidir: doğru dokümanın, doğru revizyonunun, doğru kişi tarafından, doğru zamanda kullanılmasının ve geçmiş kayıtların gerektiğinde yeniden oluşturulabilmesinin sağlanması. NRC de kalite güvence kayıtlarının elektronik ortamda tutulmasına ilişkin kabul edilebilir yaklaşımları ayrıca ele almaktadır.

IAEA'nın güncel SSR-2/1 (Rev. 1) yaklaşımında da tasarım için yalnızca teknik tasarım çözümleri değil, tasarımın yönetimi, güvenlik sorumlulukları ve tasarım bütünlüğünün santral ömrü boyunca korunması ayrı bir güvenlik konusu olarak ele alınmaktadır. Bu nedenle dokümantasyon, tasarımın güvenlik açısından savunulabilirliğinin temel araçlarından biridir.

Dolayısıyla iyi bir mühendislik kontrol sistemi, tasarım ekibinin ürettiği belgelerin sayısıyla değil, tasarım kararlarının geriye ve ileriye doğru izlenebilirliğiyle değerlendirilmelidir. Bir sonraki aşamada bu zincirin başlangıç noktasına dönerek, tasarım girdilerinin nasıl hazırlandığını, kontrol edildiğini ve tasarım faaliyetlerine nasıl aktarıldığını daha ayrıntılı olarak incelemek gerekir.

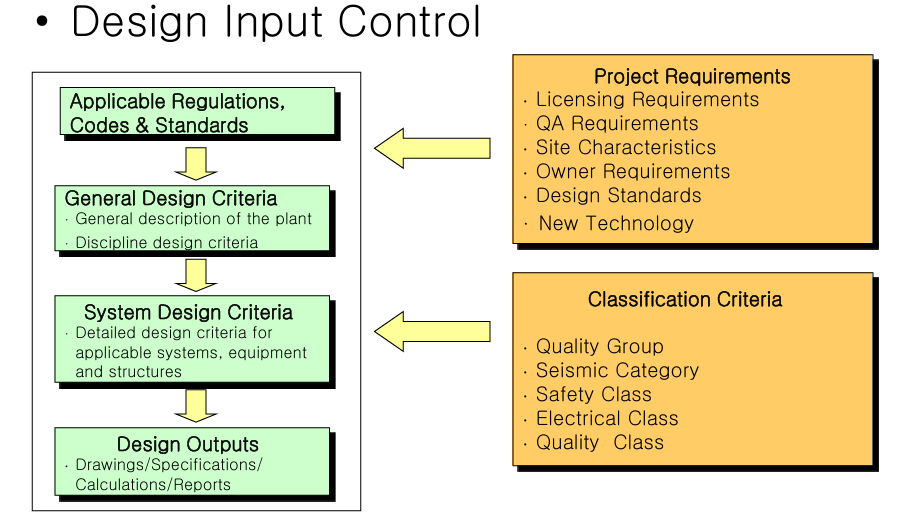

Bir önceki bölümde tanımlanan tasarım girdileri, tasarım ekibine doğrudan ve kontrolsüz biçimde aktarılmaz. Nükleer santral tasarımında kullanılan her önemli girdinin kaynağı, geçerliliği, uygulanabilirliği, güncelliği ve tasarım üzerindeki etkisi belirlenmelidir. Çünkü hatalı veya eksik bir tasarım girdisi, sonraki aşamalarda çok sayıda tasarım çıktısını etkileyebilecek zincirleme hatalara yol açabilir.

Tasarım girdileri arasında uygulanabilir düzenlemeler, lisanslama gereklilikleri, güvenlik gereksinimleri, kodlar ve standartlar, saha özellikleri, işveren gereksinimleri, tasarım standartları, kalite gereksinimleri, referans santral bilgileri, yeni teknoloji seçenekleri ve güvenlik sınıflandırmasına ilişkin kriterler bulunabilir. Bunların her biri, tasarımın farklı bir yönünü belirler ve tasarım faaliyetlerinin başlangıcında kontrollü biçimde tanımlanmalıdır.

IAEA'nın güncel tasarım yaklaşımında da tasarım esaslarının yalnızca genel bir gereksinim listesi olması yeterli görülmez. Güvenlik açısından önemli her yapı, sistem ve bileşen için gerekli işlev, maruz kalacağı başlatıcı olaylar ve yükler, iç ve dış tehlikeler, tasarım limitleri ve kabul kriterleri, güvenilirlik, güvenlik sınıfı, çevresel koşullar, uygulanacak kod ve standartlar ile ilgili arayüzlerin dikkate alınması gerekir.

Tasarım girdilerinin ve temel tasarım gereksinimlerinin kontrollü biçimde yönetilmesinde önemli araçlardan biri Tasarım Kriterleri El Kitabı (Design Criteria Manual – DCM)dır. DCM, projenin temel tasarım kriterlerini ve gereksinimlerini bir araya getirir; hazırlanır, incelenir, onaylanır ve tasarım geliştikçe gerektiğinde güncellenir. Böylece farklı mühendislik disiplinlerinin aynı temel tasarım kriterleri ve gereksinimler doğrultusunda çalışması ve tasarım girdilerinin izlenebilir biçimde yönetilmesi sağlanır.

Bu zincir, tasarım girdilerinin mühendislik açısından işlenmesini gösterir. Örneğin bir düzenleyici gereklilik veya güvenlik hedefi doğrudan bir ekipman çizimi değildir. Önce genel bir tasarım kriterine, daha sonra ilgili sistemin fonksiyonel ve performans gereksinimine ve nihayet tasarım çıktılarında kullanılacak teknik kriterlere dönüştürülür.

Benzer şekilde bir saha verisi de doğrudan bir tasarım çizimi değildir. Sismik, meteorolojik, hidrolojik veya jeoteknik bir veri; ilgili tasarım yüklerine, çevresel koşullara, tasarım limitlerine veya başka mühendislik parametrelerine dönüştürüldükten sonra sistem ve bileşen tasarımına yansıtılır.

Tasarım girdisi kontrolünün en önemli sonuçlarından biri gereksinimlerin izlenebilirliğidir. Tasarımın ilerleyen aşamalarında bir çizim, hesap, analiz veya şartname incelendiğinde bunun hangi gereksinime dayandığının belirlenebilmesi gerekir. Aynı şekilde bir gereksinim değiştiğinde, bu değişikliğin hangi tasarım çıktılarını etkilediği de belirlenebilmelidir.

Bu nedenle tasarım girdisi kontrolü, tasarım sürecinin yalnızca başlangıcında gerçekleştirilen bir belge kontrolü değildir. Yeni bir düzenleme, değiştirilmiş bir kod veya standart, güncellenmiş saha verisi, yeni bir işletme deneyimi ya da tasarım değişikliği ortaya çıktığında ilgili girdilerin yeniden değerlendirilmesi gerekebilir.

ABD NRC'nin 10 CFR Part 50 Appendix B, Criterion III yaklaşımı da benzer biçimde uygulanabilir düzenleyici gerekliliklerin ve tasarım esaslarının şartname, çizim, prosedür ve talimatlara doğru biçimde aktarılmasını; tasarım arayüzlerinin kontrolünü ve tasarımın yeterliliğinin doğrulanmasını gerektirir. Tasarım değişiklikleri de ilk tasarıma uygulanan kontrol önlemleriyle uyumlu biçimde kontrol edilmelidir.

Böylece tasarım girdisi kontrolü, bir sonraki aşamada ele alınacak tasarım faaliyetlerinin güvenilir temelini oluşturur. Girdiler kontrol edilmiş, gereksinimler tanımlanmış ve ilgili disiplinlere aktarılmışsa, tasarım ekibi artık bu gereksinimleri hesap, analiz, çizim, şartname ve diğer tasarım çıktıları haline getirebilir. Bundan sonraki aşama, bu tasarım faaliyetlerinin hangi sırayla hazırlanacağı, inceleneceği, kontrol edileceği, onaylanacağı ve yayımlanacağıdır.

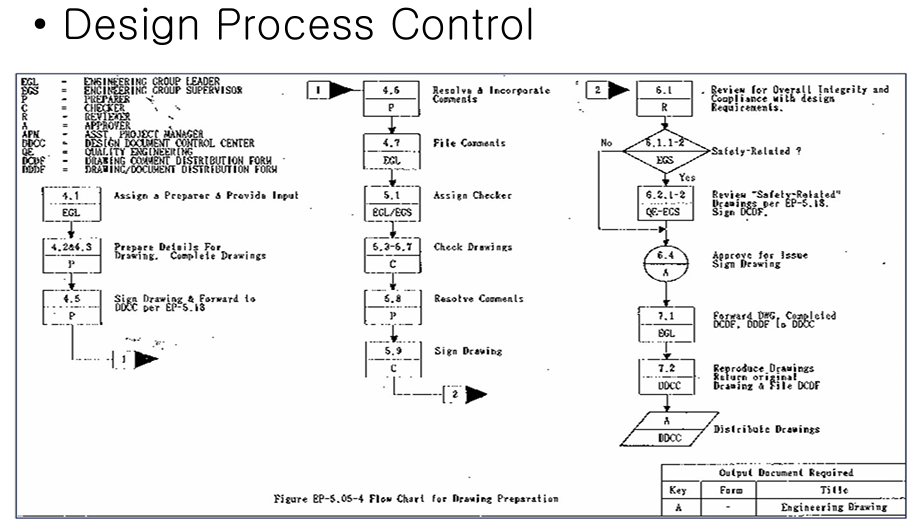

8. Tasarım Süreç Kontrolü

Nükleer güç santrali tasarımında yalnızca doğru mühendislik hesaplarının yapılması yeterli değildir. Tasarımın nasıl hazırlandığı, hangi girdilerin kullanıldığı, kimler tarafından kontrol edildiği, hangi disiplinlerin gözden geçirdiği, kim tarafından onaylandığı ve yayımlandıktan sonra nasıl kayıt altına alındığı da kontrol edilmelidir.

Bu nedenle Tasarım Süreç Kontrolü (Design Process Control), tasarım faaliyetlerinin belirlenmiş mühendislik prosedürlerine ve kalite gerekliliklerine uygun biçimde yürütülmesini sağlayan süreçtir. Tasarım çizimleri ve dokümanları; hazırlama, disiplinlerarası bilgi aktarımı, kontrol, inceleme, onay, yayımlama ve kayıt yönetimi aşamalarından geçirilerek kontrollü mühendislik çıktıları haline getirilir.

Tasarım Süreç Kontrolünün Temel Mantığı

Tasarım sürecinin amacı yalnızca bir çizim veya hesap üretmek değildir. Amaç, üretilen mühendislik çıktısının doğru girdilere dayanmasını, ilgili disiplinlerle bütünleşmesini, bağımsız olarak kontrol edilmesini, yetkili kişilerce onaylanmasını ve kontrollü bir tasarım kaydı olarak kullanılmasını sağlamaktır.

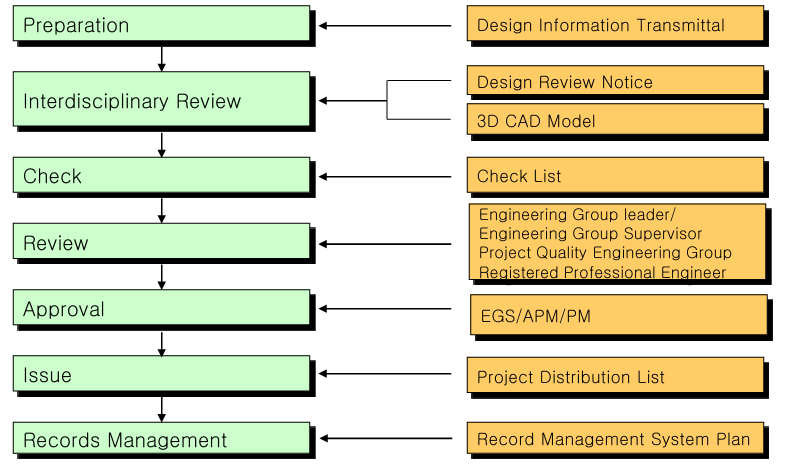

Tasarım Süreç Kontrolünün Ana Aşamaları

Tasarım süreç kontrolü, birbirinden bağımsız işlemlerden oluşan basit bir bürokratik onay zinciri değildir. Her aşama bir öncekinin çıktısını kontrol eder ve bir sonraki aşamaya güvenilir bir mühendislik girdisi sağlar.

Aşama	Temel Amaç
Hazırlama	Tasarım girdilerinin, referans tasarım bilgilerinin, güncel standartların ve saha koşullarının kullanılmasıyla taslak mühendislik çıktısının hazırlanması
Tasarım Bilgisi Aktarımı	Disiplinler arasında gerekli tasarım bilgilerinin kontrollü biçimde aktarılması
Disiplinlerarası İnceleme	Tasarımın diğer mühendislik disiplinleri üzerindeki etkilerinin ve arayüzlerinin değerlendirilmesi
Kontrol	Tasarım çıktısının, tasarımcısından farklı ve yetkilendirilmiş bir kişi tarafından teknik açıdan kontrol edilmesi
İnceleme	Tasarımın genel mühendislik yeterliliğinin ve gereksinimleri karşılama durumunun değerlendirilmesi
Onay	Yetki matrisi kapsamında tasarım çıktısının kullanılabilir mühendislik dokümanı olarak onaylanması
Yayınlama	Onaylanan tasarım dokümanının kontrollü biçimde yayımlanması ve ilgili taraflara dağıtılması
Kayıt Yönetimi	Tasarım çıktısının, revizyonlarının ve kullanım geçmişinin kontrollü biçimde muhafaza edilmesi

Hazırlama: Tasarımın İlk Kontrollü Çıktısı

Tasarım sürecinin ilk aşaması, ilgili mühendislik disiplininin tasarım girdilerini kullanarak taslak çizim veya dokümanı hazırlamasıdır. Referans santralden alınan çizim ve dokümanlar kullanılabilir; ancak bunlar doğrudan kopyalanan dokümanlar olarak değerlendirilmez.

Referans tasarım bilgileri, güncellenmiş mevzuat, kod ve standartlar, tasarım değişiklikleri, proje gereksinimleri ve saha özellikleri ile birlikte değerlendirilerek yeni projenin koşullarına uyarlanır.

Böylece referans santralden alınan bilgi, yeni projenin gerçek tasarım girdileriyle birleştirilerek yeni bir tasarım çıktısına dönüştürülür.

Referans Tasarım = Kopyalama Değildir

Bir referans santralin çizimini kullanmak, yeni santralin aynı koşullarda çalışacağı anlamına gelmez. Saha özellikleri, lisanslama gereksinimleri, güncel standartlar, tasarım değişiklikleri ve proje gereksinimleri yeniden değerlendirilmelidir.

Tasarım Bilgisi Aktarımı

Nükleer santral tasarımı çok sayıda mühendislik disiplininin birlikte çalışmasını gerektirdiğinden, bir disiplin tarafından üretilen bilginin diğer disiplinlere kontrollü biçimde aktarılması gerekir.

Bu amaçla Tasarım Bilgisi Aktarım Belgesi (Design Information Transmittal – DIT) gibi kontrollü mekanizmalar kullanılabilir. DIT kapsamında aktarılan bilgiler, ilgili disiplin tarafından tasarım sürecine dahil edilir ve gerekli tasarım kayıtlarında izlenebilir hale getirilir.

Örneğin bir proses sistemindeki tasarım değişikliği; borulama, mekanik ekipman, elektrik, kontrol ve otomasyon, yapı, HVAC veya güvenlik analizlerini etkileyebilir. Bu nedenle bilgi aktarımı, yalnızca bir dokümanın başka bir mühendise gönderilmesi değil, tasarım arayüzünün kontrollü yönetilmesi anlamına gelir.

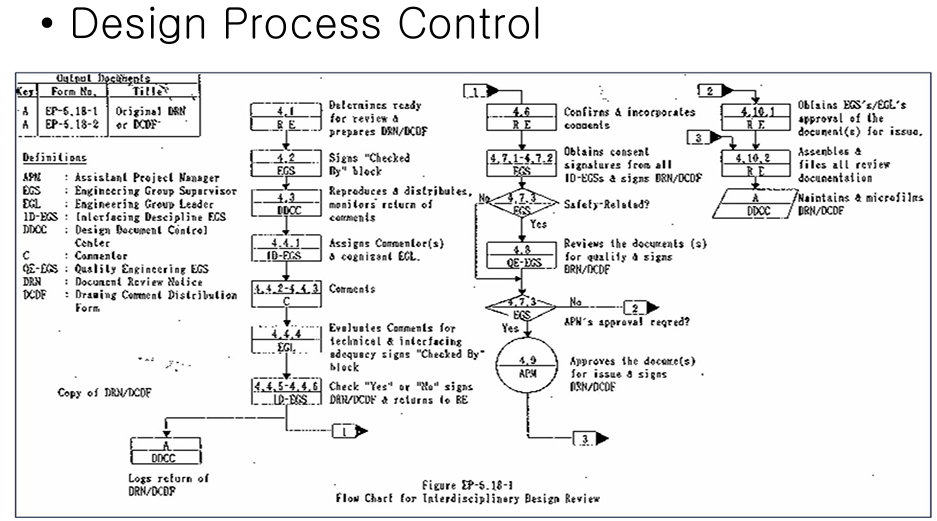

Disiplinlerarası İnceleme

Hazırlanan taslak tasarım, yalnızca tasarımı hazırlayan disiplin tarafından değerlendirilmez. İlgili diğer mühendislik disiplinlerine dağıtılarak tasarımın arayüzleri ve karşılıklı etkileri incelenir.

Bu inceleme sırasında ortaya çıkan yorumlar, sorular ve uygunsuzluklar belirlenmiş prosedürlere göre değerlendirilir ve çözümlenmeden tasarım bir sonraki aşamaya geçirilmez.

Bu nedenle disiplinlerarası inceleme, özellikle nükleer santrallerde arayüz hatalarının erken yakalanmasını sağlayan önemli bir tasarım kontrol katmanıdır.

Kontrol: Tasarımcının Kendi Çalışmasını Kontrol Etmemesi

Tasarım dokümanlarının teknik kontrolü, tasarımı hazırlayan kişi tarafından yapılmamalıdır. Kontrolü gerçekleştirecek kişi, mühendislik grup lideri veya grup sorumlusu tarafından atanır ve tasarımın orijinal hazırlayıcısından farklıdır.

Bu kontrol sırasında çizim veya hesapların; tasarım girdilerine, ilgili standartlara, tasarım kriterlerine, hesaplara, arayüzlere ve belirlenmiş mühendislik gereksinimlerine uygunluğu değerlendirilir.

Kontrol ile Tasarım Doğrulaması Aynı Şey Değildir

Tasarım süreç kontrolündeki check işlemi, tasarım dokümanının hazırlanması sırasında gerçekleştirilen teknik kontrol katmanlarından biridir. Daha kapsamlı Tasarım Doğrulaması (Design Verification) ise güvenlikle ilgili tasarımın yeterliliğini doğrulamak üzere ayrı yöntemlerle gerçekleştirilen bir faaliyettir.

Bu nedenle iki kavramın aynı süreç olarak değerlendirilmemesi gerekir.

Mühendislik Grup Lideri veya Sorumlusunun İncelemesi

Teknik kontrolden sonra tasarım, ilgili Mühendislik Grup Lideri veya Mühendislik Grup Sorumlusu tarafından daha geniş bir mühendislik bakışıyla incelenir.

Bu inceleme, yalnızca tek bir çizginin veya hesabın doğruluğundan ziyade tasarımın genel yeterliliğini, ilgili gereksinimleri karşılayıp karşılamadığını ve mühendislik yaklaşımının bütünlüğünü değerlendirmeyi amaçlar.

Proje Kalite Mühendisliği Grubunun Bağımsız Kontrolü

Güvenlikle ilişkili tasarımlarda kalite kontrolünün tasarımı hazırlayan disiplinden bağımsız bir kalite mühendisliği fonksiyonu tarafından yürütülmesi, tasarım süreç kontrolünün önemli katmanlarından biridir.

Proje Kalite Mühendisi (Project Quality Engineer), tasarımın belirlenmiş prosedürlere uygun biçimde işlenip işlenmediğini ve güvenlikle ilişkili tasarım faaliyetlerinin öngörülen kalite süreçlerinden geçirilip geçirilmediğini değerlendirir.

Buradaki temel amaç tasarımcının yerine tasarımı yeniden yapmak değil; tasarım faaliyetinin tanımlanmış kalite sistemine uygun olarak yürütüldüğüne ilişkin bağımsız bir güvence oluşturulmasıdır.

Yetkili Meslek Mensubu Tarafından Sertifikasyon

Belirli mühendislik dokümanlarında ayrıca yetkilendirilmiş bir Mesleki Yetkinlik Sertifikalı Mühendis (Registered Professional Engineer – RPE) tarafından sertifikasyon öngörülebilir. Sunumdaki örnekte bu uygulama özellikle ASME kapsamındaki dokümanlarla ilişkilendirilmiştir.

Bu tür bir uygulama, tasarım kontrol sisteminde teknik sorumluluğun yalnızca dokümanı hazırlayan kişiyle sınırlı olmadığını; belirli dokümanlar için tanımlanmış mesleki yetki ve sorumlulukların da bulunduğunu gösterir.

Onay ve Yayınlama

Teknik kontrol ve incelemeler tamamlandıktan sonra çizim veya doküman, tanımlanmış imza ve yetki sorumluluğuna göre yetkili yönetim kademesi tarafından onaylanır.

Onay, tasarım dokümanının artık kontrollü bir mühendislik çıktısı olarak kullanılabileceği anlamına gelir. Ancak bu aşama yalnızca “imza atılması” olarak görülmemelidir. Onay, dokümanın belirlenmiş tasarım kontrol sürecinden geçtiğinin kurumsal kaydıdır.

Doküman Kontrol Merkezi ve Kontrollü Dağıtım

Onaylanan tasarım dokümanları kontrollü bir doküman yönetim sistemi içerisinde kayıt altına alınır ve ilgili mühendislik disiplinlerine dağıtılır. Sunumda bu işlev Drawing/Document Control Center (DDCC) üzerinden tanımlanmaktadır.

Böylece sahada, tedarikte veya başka bir mühendislik disiplininde kullanılan dokümanın hangi revizyon olduğu, ne zaman yayımlandığı ve hangi amaçla kullanılacağı kontrol altında tutulur.

Kontrollü Doküman Olmadan Kontrollü Tasarım Olmaz

Aynı çizimin farklı revizyonlarının farklı ekipler tarafından kullanılabildiği bir projede teknik olarak doğru bir tasarım bile uygulamada yanlış sonuçlara yol açabilir. Bu nedenle doküman kontrolü, tasarım kalitesinin yalnızca idari değil, teknik bir güvenlik unsurudur.

CAD, Kontrol Listeleri ve Tasarım Kayıtları

Tasarım sürecinin kontrolü yalnızca insan incelemelerine dayanmaz. Sunumda 3D CAD modeli, kontrol listeleri, tasarım inceleme bildirimleri, dağıtım listeleri ve kayıt yönetim planı gibi araçlar da tasarım süreç kontrolünün parçaları olarak tanımlanmaktadır.

Bilgisayar destekli tasarım sistemleri; insan kaynaklı çizim hatalarının azaltılması, tasarım bilgilerinin kontrol edilmesi, dokümanların yeniden kullanılabilmesi ve gerektiğinde hızlı biçimde bulunabilmesi açısından önemli bir altyapı sağlar.

Bununla birlikte CAD kullanılması tasarımın otomatik olarak doğru olduğu anlamına gelmez. CAD sistemi tasarım kontrolünün aracıdır; mühendislik kararının veya bağımsız teknik değerlendirmenin yerini tutmaz.

Tasarım Kayıtlarının Yönetimi

Tasarımın tamamlanmasıyla süreç sona ermez. Hazırlanan çizimler, hesaplar, inceleme yorumları, onaylar, revizyonlar ve diğer mühendislik kayıtları, projenin yaşam döngüsü boyunca erişilebilir ve izlenebilir olmalıdır.

Bu nedenle Kayıt Yönetim Sistemi Planı (Record Management System Plan), proje dağıtım listeleri, tasarım inceleme bildirimleri ve kontrollü arşivleme mekanizmaları tasarım süreç kontrolünün ayrılmaz parçalarıdır.

Tasarım Süreç Kontrolünün Bütünleşik Akışı

Böylece tasarım süreç kontrolü aşağıdaki bütünleşik zincir olarak düşünülebilir:

Tasarım Girdileri → Hazırlama → Tasarım Bilgisi Aktarımı → Disiplinlerarası İnceleme → Teknik Kontrol → Mühendislik İncelemesi → Kalite Kontrolü → Onay → Yayın → Kontrollü Dağıtım → Kayıt Yönetimi

Bu zincirin her halkası, tasarımın bir sonraki aşamaya daha yüksek güvenilirlikle aktarılmasını sağlar. Özellikle nükleer güvenlikle ilişkili tasarımlarda amaç, yalnızca “doğru çizimi” üretmek değil; doğru girdilerden, kontrollü bir süreç içerisinde, yetkili kişiler tarafından hazırlanmış, incelenmiş, onaylanmış ve geriye dönük olarak izlenebilir bir tasarım kaydı oluşturmaktır.

Tasarım Süreç Kontrolü ile Tasarım Doğrulaması Arasındaki Sınır

Tasarım süreç kontrolü, tasarım faaliyetinin kontrollü ve prosedürlere uygun şekilde yürütülmesini sağlar. Tasarım doğrulaması ise tasarımın güvenlik ve teknik gereksinimleri gerçekten karşılayıp karşılamadığını doğrulayan ayrı bir mühendislik faaliyetidir.

Bu nedenle bundan sonraki bölümde ele alınacak tasarım doğrulaması; tasarım incelemesi, alternatif hesap ve yeterlilik testi gibi yöntemlerle daha derin bir teknik değerlendirme katmanı oluşturur.

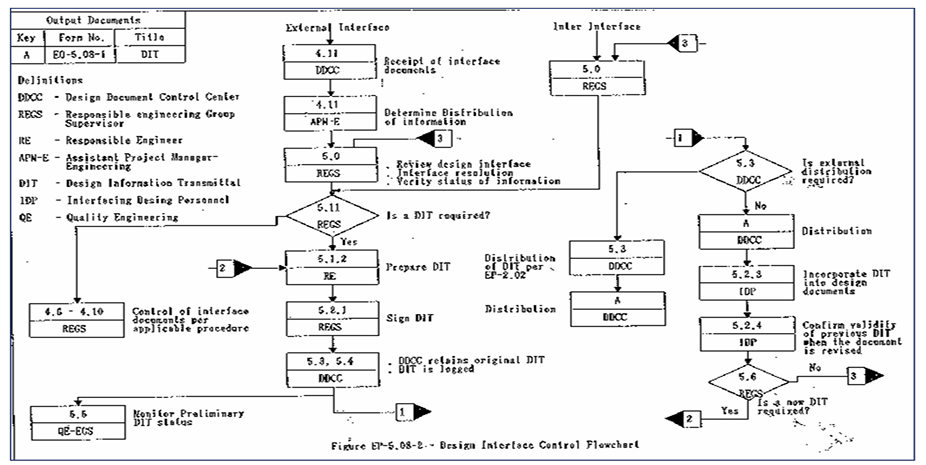

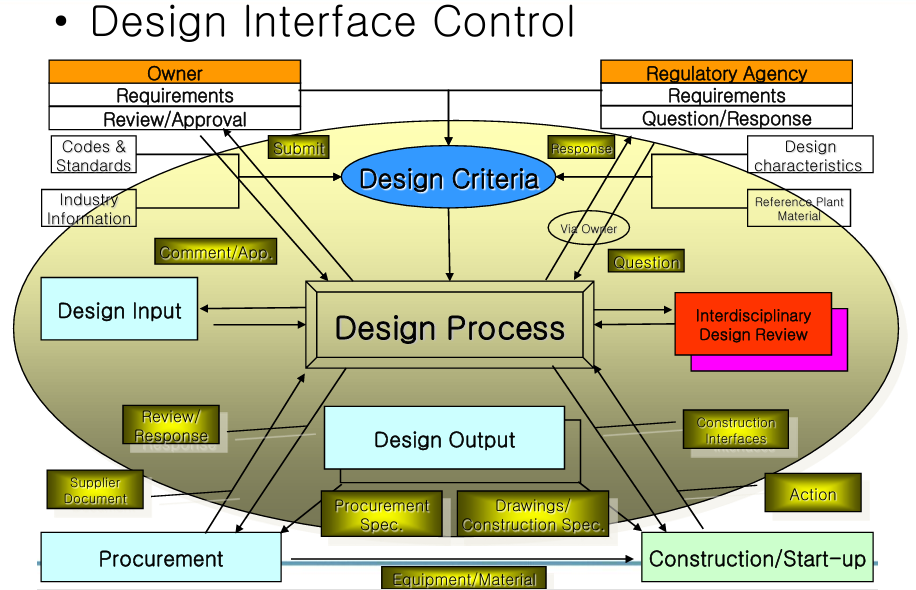

Nükleer güç santrali, çok sayıda yapı, sistem ve bileşenin; farklı mühendislik disiplinleri, tedarikçiler, mühendislik kuruluşları, işletme organizasyonu ve yapım kuruluşları tarafından birlikte geliştirildiği son derece karmaşık bir sistemdir. Bu nedenle yalnızca tek tek sistemlerin doğru tasarlanması yeterli değildir. Bu sistemlerin birbirleriyle nasıl etkileştiğinin ve aralarındaki tasarım bilgilerinin nasıl aktarıldığının da kontrol edilmesi gerekir.

Tasarım arayüzü; iki sistemin fiziksel olarak birbirine bağlandığı noktadan çok daha geniş bir kavramdır. Bir sistemin diğer bir sisteme sağladığı debi, basınç, sıcaklık, elektrik gücü, sinyal, kontrol komutu, mekanik yük, yapısal yük, çevresel koşul veya tasarım bilgisi bir arayüz oluşturabilir. Aynı şekilde bir kuruluşun hazırladığı tasarım bilgisinin başka bir kuruluş tarafından tasarım girdisi olarak kullanılması da bir mühendislik arayüzüdür.

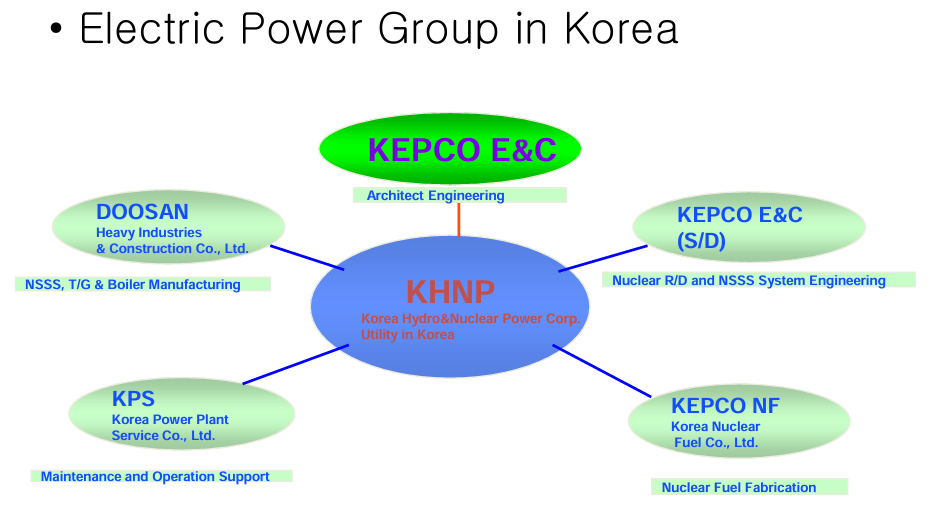

Çok Sayıda Kuruluşun Birlikte Çalışması

Bir nükleer güç santralinin tasarımında işlerin tamamının tek bir mühendislik grubu tarafından gerçekleştirilmesi tipik bir yaklaşım değildir. Proje organizasyonuna ve sözleşme modeline bağlı olarak Nükleer Buhar Besleme Sistemi (NSSS) tedarikçisi, türbin-jeneratör (T/G) tedarikçisi, Mimarlık ve Mühendislik Kuruluşu (Architect/Engineer – A/E), Santral Denge Sistemleri (BOP) tedarikçileri, işletme kuruluşu ve yapım kuruluşları farklı tasarım, mühendislik ve uygulama sorumluluklarına sahip olabilir.

Bu yapı, uzmanlaşmayı mümkün kılarken aynı zamanda önemli bir risk oluşturur: Bir kuruluşun tasarımında doğru kabul edilen bir bilgi, diğer kuruluşun tasarımında yanlış veya eksik kullanılabilir. Bu nedenle kuruluşlar arasındaki tasarım arayüzlerinin açık biçimde tanımlanması, sorumlulukların belirlenmesi ve bilgi akışının kontrollü yürütülmesi gerekir.

Bu tarafların her birinin sorumlulukları farklı olsa da tasarımları birbirinden bağımsız değildir. Bir ekipmanın boyutundaki değişiklik, örneğin borulama gerilmelerini; borulama güzergâhındaki değişiklik yapısal yükleri; yapısal değişiklikler sismik hesabı; bunların herhangi biri ise ekipman yeterlilik değerlendirmesini etkileyebilir.

Arayüzlerin Teknik Boyutu

Tasarım arayüzlerinin önemli bir bölümü sistemlerin birbirlerine sağladıkları fiziksel veya fonksiyonel girdiler üzerinden oluşur. Özellikle güvenlik açısından önemli sistemlerde bu bilgilerin açıkça tanımlanması gerekir.

Tasarım Bilgisinin Kuruluşlar Arasında Aktarılması

Tasarım arayüzlerinin önemli bir bölümü fiziksel değil, dokümantasyon ve bilgi aktarımı üzerinden oluşur. Bir tedarikçinin hazırladığı ekipman tasarım dokümanı, başka bir kuruluşun sistem hesabında tasarım girdisi olarak kullanılabilir. Benzer şekilde saha ölçümleri, yapım değişiklikleri veya tedarikçi dokümanları daha sonra mühendislik tasarımına geri beslenebilir.

Bu nedenle tasarım bilgisinin yalnızca “gönderilmiş” olması yeterli değildir. Bilginin kaynağı, revizyonu, geçerlilik durumu, uygulanacağı tasarım alanı, sorumlusu ve değişiklik geçmişi kontrol edilebilir olmalıdır.

Önceki bölümde ele alınan Design Information Transmittal (DIT) yaklaşımı bu açıdan önemlidir. DCM veya tasarım çizimlerinde bulunmayan disiplinler arası tasarım bilgilerinin kontrollü biçimde aktarılması, arayüzlerde sözlü veya kayıtsız bilgi kullanımından kaynaklanabilecek belirsizlikleri azaltır.

Tedarikçi Arayüzlerinin Kontrolü

Nükleer projelerde önemli miktarda teknik bilgi ekipman tedarikçilerinden gelir. Satın alma şartnameleri yalnızca ekipmanın satın alınmasını sağlayan ticari belgeler değildir; ekipmanın tasarım sınırlarını, performans gereksinimlerini, kalite gereklerini ve diğer tesis sistemleriyle olan bağlantılarını da tanımlayabilir.

Tedarikçiden gelen çizimler, hesaplar, malzeme bilgileri, ekipman karakteristikleri, test sonuçları ve teknik sapmaların tesis tasarımına etkileri değerlendirilmelidir. Özellikle tedarikçinin kendi tasarımında yaptığı bir değişiklik, daha önce A/E veya başka bir tedarikçi tarafından hazırlanmış bir tasarım girdisini etkileyebilir.

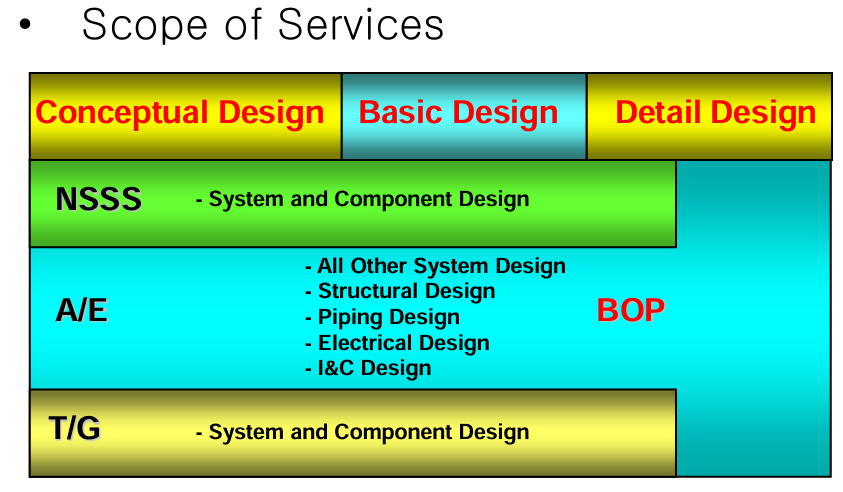

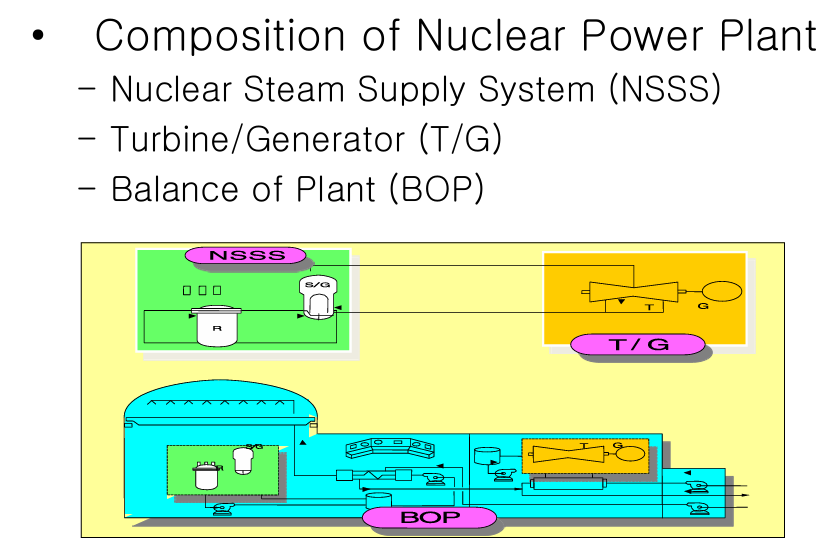

NSSS, T/G ve BOP Arasındaki Arayüzler

Nükleer santral tasarımında özellikle NSSS, T/G ve BOP kapsamları arasındaki sınırlar çok sayıda teknik arayüz oluşturur. NSSS'nin sağladığı buhar koşulları, örneğin türbin tasarımının temel girdilerinden biri olabilir. Buna karşılık türbin ve yardımcı sistemlerin gereksinimleri NSSS tarafındaki bazı tasarım koşullarını etkileyebilir.

Benzer şekilde BOP sistemleri yalnızca “nükleer ada dışındaki sistemler” olarak düşünülmemelidir. BOP tarafındaki bir sistemin elektrik beslemesi, soğutma suyu, HVAC koşulları, yapısal desteği veya kontrol sistemi arayüzü güvenlik açısından önemli bir fonksiyonla bağlantılı olabilir.

Bu nedenle NSSS, T/G ve BOP arasındaki sınırların açık şekilde tanımlanması; her arayüz için girdi, çıktı, sorumlu kuruluş, kabul kriteri ve değişiklik yönetimi gibi hususların belirlenmesi gerekir.

Saha ile Tasarım Arasındaki Arayüz

Tasarım arayüzleri yalnızca mühendislik kuruluşları arasında bulunmaz. İnşaat ve montaj sırasında gerçek saha koşulları ile tasarım dokümanları arasında da sürekli bir bilgi alışverişi oluşur.

Saha ölçümleri, imalat farklılıkları, montaj koşulları, saha değişiklik talepleri, tedarikçi sapmaları ve uygunsuzluk raporları tasarım kuruluşuna yeni bilgi sağlayabilir. Ancak bu bilgilerin doğrudan tasarıma işlenmesi yerine, teknik etkilerinin değerlendirilmesi, gerekli onayların alınması ve kontrollü tasarım değişikliği sürecinden geçirilmesi gerekir.

Arayüz Değişikliklerinin Kontrolü

Bir arayüzdeki en önemli risklerden biri, bir kuruluşun veya disiplinin kendi tasarımında yaptığı değişikliğin diğer tasarım alanlarına zamanında aktarılmamasıdır. Bu nedenle tasarım değişiklikleri yalnızca değiştirilen doküman açısından değil, değişikliğin etkilediği tüm arayüzler açısından değerlendirilmelidir.

Örneğin bir ekipmanın debisinin değiştirilmesi yalnızca ekipman şartnamesini etkilemeyebilir. Pompa değişikliği; borulama çapını, basınç kayıplarını, elektrik motorunun gücünü, elektrik besleme sistemini, yapısal yükleri, HVAC gereksinimlerini, kontrol parametrelerini ve güvenlik analizlerini etkileyebilir.

Bu nedenle tasarım değişikliğinin değerlendirilmesinde temel soru yalnızca “Değiştirilen çizim doğru mu?” değildir. Daha geniş soru, “Bu değişiklik hangi diğer tasarım girdilerini, hesapları, sistemleri ve kuruluşları etkiliyor?” olmalıdır.

Bu risk yalnızca teorik değildir. NRC'nin denetim kayıtlarında tasarım arayüzlerinin ve farklı tasarım kuruluşları arasındaki koordinasyonun yeterince kontrol edilmemesinin, kaza analizlerinde kullanılan tasarım girdileri ile gerçek tesis koşulları arasında farklılıklara yol açabildiği örnekler bulunmaktadır. Bu nedenle arayüz kontrolü, doküman yönetiminin ikincil bir konusu değil, doğrudan tasarım güvenilirliği ve nükleer güvenlikle ilişkili bir tasarım kontrol faaliyetidir.

Arayüz Kontrolünün Temel Unsurları

Arayüz Kontrolü Bir İletişim Faaliyeti Değildir

Burada önemli bir ayrım yapmak gerekir. Tasarım arayüzlerinin kontrolü, yalnızca farklı kuruluşların düzenli toplantılar yapması veya teknik bilgi paylaşması anlamına gelmez. Asıl amaç, kritik tasarım bilgilerinin kontrollü, doğrulanabilir ve izlenebilir bir mühendislik süreci içinde aktarılmasını sağlamaktır.

Toplantılar, teknik koordinasyon görüşmeleri ve mühendislik yazışmaları bu sürecin araçları olabilir. Ancak güvenlik açısından önemli bir tasarım kararının yalnızca toplantı notunda veya kişisel e-postalarda kalması yeterli bir tasarım kontrol mekanizması değildir. Kararın ilgili kontrollü tasarım dokümanlarına ve proje kayıtlarına aktarılması gerekir.

Nükleer Güvenlik Açısından Arayüz Yönetimi

IAEA'nın güncel tasarım yaklaşımı, nükleer santral tasarımını yalnızca tek tek yapı, sistem ve bileşenlerin tasarımı olarak değil, bunların güvenlik fonksiyonlarını birlikte gerçekleştirdiği bütünleşik bir sistem olarak ele alır. Bu nedenle sistemler arasındaki etkileşimlerin ve tasarım kuruluşları arasındaki sorumlulukların açık biçimde yönetilmesi tasarım güvenliğinin önemli bir unsurudur.

Özellikle güvenlik açısından önemli sistemlerde arayüzlerin kontrol edilmemesi, tek tek bileşenlerin kendi tasarım kriterlerini karşılamasına rağmen bütünleşik tesis tasarımında beklenmeyen bir uyumsuzluk oluşmasına neden olabilir. Bu nedenle “her sistem doğru tasarlandı” ifadesi, tek başına “tesis doğru tasarlandı” anlamına gelmez.

Böylece tasarım arayüzlerinin kontrolü, önceki bölümlerde ele alınan tasarım girdisi kontrolü, tasarım süreci, bağımsız doğrulama ve tasarım değişikliği kontrolü ile doğrudan birleşir. Arayüz yönetimi bu unsurların arasında bilgi akışını sağlayan bağlantı mekanizmasıdır.

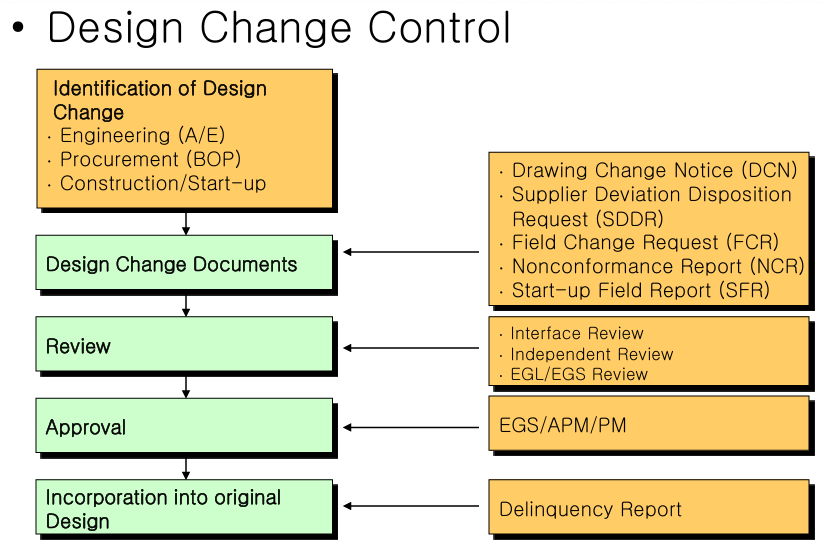

Bir sonraki aşamada bu yaklaşımın doğal devamı olarak, tasarım değişikliklerinin kontrolü ele alınabilir. Çünkü bir tasarım arayüzünde meydana gelen değişiklik, yalnızca ilgili çizimin revizyonu değildir; değişikliğin tüm bağlı sistemlere, hesaplara, tedarikçi dokümanlarına, saha uygulamalarına ve güvenlik analizlerine etkisinin değerlendirilmesini gerektiren kontrollü bir süreçtir.

Nükleer güç santralinin tasarımı, tasarımın ilk onaylanmasıyla tamamlanan statik bir çalışma değildir. Tasarım; mühendislik geliştirmeleri, tedarikçi bilgileri, imalat sonuçları, saha koşulları, yapım faaliyetleri, işletmeye alma deneyimleri, yeni analizler, düzenleyici gereklilikler ve işletme deneyimlerinden elde edilen geri bildirimler sonucunda yaşam döngüsü boyunca değişebilir.

Ancak nükleer güvenlik açısından önemli olan nokta, değişikliklerin meydana gelmesi değil, değişikliklerin başlangıçtaki tasarım kadar kontrollü bir mühendislik sürecinden geçirilmesidir. Tasarım, imalat, yapım ve işletmeye alma aşamalarında ortaya çıkan değişiklikler; özgün tasarım için uygulanan tasarım kontrol, inceleme, doğrulama, onay ve kayıt yönetimi süreçleriyle uyumlu biçimde değerlendirilerek uygulanmalıdır.

Değişiklik Neden Ortaya Çıkar?

Tasarım değişikliklerinin kaynağı yalnızca mühendislik kuruluşu değildir. Nükleer santral projesinin farklı aşamalarında farklı kuruluşlar ve faaliyetler yeni bir değişiklik ihtiyacı ortaya çıkarabilir.

Tasarım değişikliklerinin kontrolünde, değişikliğin kaynağına ve proje aşamasına bağlı olarak farklı doküman ve kayıt türleri kullanılabilir. Örneğin mühendislik değişiklik bildirimi (Engineering Change Notice – ECN), tedarikçi tasarım değişiklik kayıtları (SDDR), yapım değişiklik kayıtları (FCR) ve işletmeye alma değişiklik kayıtları (SFR) gibi mekanizmalar kullanılabilir. Uygunsuzlukların yönetiminde ise Uygunsuzluk Raporu (Nonconformance Report – NCR) kullanılabilir. Bu terimlerin ve kayıt türlerinin adlandırılması, kapsamı ve kullanım şekli projenin ve kuruluşun mühendislik prosedürlerine göre değişebilir.

Değişiklik Kontrolünün Temel Mantığı

Bir değişiklik önerildiğinde ilk yapılması gereken işlem, değişikliğin yalnızca ilgili çizim veya ekipman üzerindeki etkisini değerlendirmek değildir. Değişikliğin tasarım girdileri, tasarım esasları, güvenlik fonksiyonları, diğer sistemler, hesaplar, analizler, ekipmanlar, arayüzler ve lisanslama dokümanları üzerindeki etkileri belirlenmelidir.

Tasarım değişiklikleri genel olarak; değişikliğin belirlenmesi, ilgili değişiklik dokümanının oluşturulması, disiplinlerarası arayüz incelemesi (interface review), bağımsız inceleme (independent review) ve ilgili mühendislik yönetimi tarafından yapılan inceleme aşamalarından geçirilir. Gerekli onayların alınmasının ardından değişiklik özgün tasarıma ve ilgili tasarım dokümanlarına kontrollü biçimde işlenir. Böylece değişikliğin yalnızca yeni bir dokümanda kalması değil, tasarımın bütün ilgili bölümlerine ve kontrollü kayıtlarına yansıtılması sağlanır.

Değişikliğin Teknik Etki Değerlendirmesi

Bir değişikliğin kontrolündeki en kritik aşamalardan biri, “Bu değişiklik başka neleri etkiliyor?” sorusunun sistematik biçimde yanıtlanmasıdır.

Örneğin bir pompanın kapasitesindeki değişiklik yalnızca pompa datasheet'inin değiştirilmesini gerektirmeyebilir. Değişiklik; borulama çaplarını, basınç kayıplarını, motor gücünü, elektrik beslemesini, kablo boyutlarını, koruma ayarlarını, yapısal yükleri, kontrol mantığını, ekipman sınıflandırmasını ve güvenlik analizlerini etkileyebilir.

Değişiklik ile Uygunsuzluk Aynı Şey Değildir

Tasarım değişikliği ile mevcut tasarım veya kalite gereğinden sapma birbirine yakın kavramlar olmakla birlikte aynı değildir. Bir ECN, tasarımın kontrollü olarak değiştirilmesi için başlatılabilirken; NCR, mevcut bir gereksinime veya onaylanmış duruma ilişkin uygunsuzluğu kayıt altına alabilir.

Bununla birlikte bir uygunsuzluğun çözümü tasarım değişikliği gerektirebilir. Böyle bir durumda NCR ile başlayan süreç, teknik değerlendirme sonucunda kontrollü bir tasarım değişikliğine dönüşebilir. Bu nedenle NCR'nin kapatılması ile tasarımın güncellenmesi arasında gerekli teknik ve dokümantasyon bağlantısının kurulması önemlidir.

Tedarikçi Değişiklikleri ve SDDR

Tedarikçi tarafından bildirilen bir sapma da otomatik olarak kabul edilemez. Ekipmanın üretiminde, malzemesinde, ölçülerinde, performansında veya imalat yönteminde ortaya çıkan bir farklılığın tesis tasarımına etkisi değerlendirilmelidir.

Supplier Deviation Disposition Request (SDDR) bu tür sapmaların kontrollü biçimde değerlendirilmesine yönelik mekanizmalardan biridir. Burada temel soru, tedarikçinin değişikliği yapıp yapamayacağından çok, bu değişikliğin onaylanmış tasarım gereksinimlerini ve güvenlik açısından önemli fonksiyonları etkileyip etkilemediğidir.

Kabul edilen bir tedarikçi sapması varsa, bunun yalnızca tedarikçi yazışmalarında kalmaması gerekir. Değişikliğin tesis tasarımına etkisi varsa ilgili çizimler, hesaplar, şartnameler ve diğer tasarım dokümanları da kontrollü biçimde güncellenmelidir.

Saha Değişiklikleri ve FCR

İnşaat sırasında sahadaki gerçek koşullar, onaylanmış tasarım dokümanlarından farklılık gösterebilir. Mevcut yapı, gömülü parçalar, ekipman yerleşimi, borulama güzergâhı, erişilebilirlik veya montaj koşulları bir değişiklik gereksinimi doğurabilir.

Ancak sahada “uygulanabilir olduğu düşünülen” bir çözümün doğrudan uygulanması nükleer tasarım kontrolü açısından yeterli değildir. Field Change Request (FCR) gibi mekanizmalarla değişikliğin teknik gerekçesi, tasarım etkisi, arayüzleri ve gerekli onayları değerlendirilmelidir.

Tasarım değişiklikleri kapsamında ortaya çıkan saha değişiklikleri (field changes) de özgün tasarım için uygulanan tasarım kontrol mekanizmalarıyla uyumlu biçimde ele alınmalıdır. Saha koşullarında yapılan değişiklikler; teknik etkileri, ilgili mühendislik disiplinleriyle arayüzleri, güvenlik açısından sonuçları ve tasarımın diğer bölümlerine etkileri değerlendirilerek özgün tasarıma uygulanan kontrol önlemleriyle orantılı bir kontrol ve onay sürecinden geçirilmelidir (ASME NQA-1).

Lisanslama Açısından Değişiklik Kontrolü

Tasarım değişikliklerinin tamamı aynı lisanslama sonucunu doğurmaz. Değişikliğin düzenleyici açıdan öneminin belirlenmesi, ilgili ülkenin mevzuatı ve lisans koşulları çerçevesinde ayrıca değerlendirilir.

Örneğin ABD NRC düzenlemelerinde 10 CFR 50.59, belirli koşullar altında tesis, prosedür ve testlerde değişikliklerin önceden NRC onayı olmadan yapılabilmesine ilişkin bir değerlendirme çerçevesi oluşturur. Bu çerçevede değişikliğin güvenlik analiz raporundaki değerlendirmeler, güvenlik sınırları ve diğer düzenleyici kriterler üzerindeki etkisinin belirlenmesi gerekir.

Buradan genel bir ilke çıkarılabilir: mühendislik değişiklik kontrolü ile düzenleyici onay süreci aynı şey değildir. Bir değişiklik mühendislik açısından kontrol edilse bile, uygulanacağı düzenleyici sistemin gerektirdiği ilave bildirim, değerlendirme veya onayların bulunup bulunmadığı ayrıca belirlenmelidir.

Değişikliğin Güvenlik Analizlerine Etkisi

Özellikle güvenlik açısından önemli tasarımlarda değişiklik kontrolünün kritik noktalarından biri, mevcut güvenlik analizlerinin geçerliliğinin korunup korunmadığının değerlendirilmesidir.

Bir ekipmanın kapasitesi, güvenlik sınıfı, yerleşimi, çalışma koşulları, elektrik beslemesi veya kontrol mantığı değiştiğinde; daha önce yapılmış termohidrolik, nötronik, yapısal, sismik, radyolojik, elektriksel veya kaza analizlerinin etkilenip etkilenmediği belirlenmelidir.

Değişiklik güvenlik analizinin bir girdisini değiştiriyorsa, yalnızca yeni çizimin hazırlanması yeterli olmayabilir. İlgili analiz yeniden gerçekleştirilebilir veya mevcut analizin değişiklikten etkilenmediği teknik olarak gösterilebilir.

Değişikliğin Özgün Tasarıma İşlenmesi

Bir değişikliğin teknik olarak onaylanması sürecin sonu değildir. Değişiklik, kontrollü biçimde özgün tasarıma işlenmelidir. Bunun anlamı yalnızca bir çizimin revize edilmesi değildir.

Değişiklikten etkilenen bütün tasarım çıktıları belirlenmelidir: çizimler, hesaplar, analiz raporları, teknik şartnameler, sistem tanımları, ekipman listeleri, kontrol mantıkları, işletme ve bakım dokümanları, güvenlik analizleri ve gerektiğinde lisanslama dokümanları.

Aksi durumda aynı santral için iki farklı tasarım gerçeği oluşabilir: mühendislik grubunun kullandığı güncel tasarım ile saha veya tedarikçinin kullandığı eski tasarım. Nükleer projelerde konfigürasyon kontrolünün temel amaçlarından biri bu tür farklılıkların önlenmesidir.

Değişikliklerin Kayıt Altına Alınması

Tasarım değişiklikleri yalnızca nihai çizimlerde görünür hale getirilmemelidir. Değişikliğin neden başlatıldığı, hangi gereksinim veya olaydan kaynaklandığı, kim tarafından değerlendirildiği, hangi hesap ve incelemelerin yapıldığı, hangi arayüzlerin etkilendiği, hangi onayların alındığı ve hangi dokümanların değiştirildiği de kayıt altına alınmalıdır.

Böyle bir kayıt sistemi, yıllar sonra belirli bir tasarım kararının neden alındığının yeniden oluşturulabilmesini sağlar. Bu durum özellikle uzun inşaat süreleri ve onlarca yıllık işletme ömrü bulunan nükleer santrallerde önemlidir.

Ulchin 5-6: Tasarımın Dinamik Yapısı

Ulchin 5–6 projesine ilişkin örnekte tasarım değişiklikleri kapsamında 1.169 DCN, 772 FCR, 448 NCR, 269 SFR ve 450 SDDR kaydı verilmektedir. Bu kayıtlar, projede tasarım değişiklikleri ve bunlarla ilişkili mühendislik faaliyetlerinin farklı aşamalarda ayrı kayıt türleriyle izlenebildiğini göstermektedir. Buradaki sayılar belirli bir projenin tasarım değişiklik kayıtlarına ait olup, tasarım hatası veya proje başarısızlığı göstergesi olarak yorumlanmamalıdır.

Bu rakamların tek başına bir “başarısızlık” veya “tasarım kalitesi göstergesi” olarak yorumlanması doğru değildir. Bir değişiklik dokümanının bulunması, kendi başına tasarımın hatalı olduğu anlamına gelmez. Tasarım geliştirmeleri, saha koşulları, tedarikçi sapmaları, uygunsuzlukların çözülmesi ve işletmeye alma sırasında ortaya çıkan gereksinimler de değişiklik mekanizmalarını tetikleyebilir.

Değişiklik Yönetimi ile Tasarım Bütünlüğü

Önceki bölümlerde ele alınan tasarım girdisi kontrolü, bağımsız doğrulama ve arayüz kontrolü, tasarım değişikliği sürecinde yeniden devreye girer. Değişiklik yeni bir tasarım girdisi oluşturabilir; başka sistemlerle yeni bir arayüz yaratabilir ve bağımsız doğrulama gerektirebilir.

Bu nedenle değişiklik kontrolü, tasarım kontrol sisteminin ayrı ve kopuk bir faaliyeti değildir. Aksine, başlangıçta oluşturulan tasarım bütünlüğünün proje yaşam döngüsü boyunca korunmasını sağlayan geri beslemeli kontrol mekanizmasıdır.

Böylece nükleer santral tasarım süreci; tasarım girdilerinin kontrolü, tasarımın hazırlanması, bağımsız doğrulama, arayüz yönetimi ve değişiklik kontrolünün birbirini tamamladığı sürekli bir mühendislik döngüsüne dönüşür. Bir sonraki aşamada bu döngünün kalite açısından nasıl izlendiği; QA/QE denetimleri, tasarım kalite değerlendirmeleri, tekrarlayan tasarım hatalarının izlenmesi ve düzeltici faaliyetler üzerinden ele alınabilir.

Nükleer güç santrallerinde tasarım çıktıları, tek bir mühendisin hazırlayıp yayımladığı sıradan teknik dokümanlar olarak ele alınmaz. Bir çizim, hesap, teknik şartname, analiz raporu veya sistem tanımı; kendisinden önce tanımlanmış tasarım girdilerine, tasarım kriterlerine, kod ve standartlara, lisanslama gereklerine ve proje gereksinimlerine dayanmalıdır. Hazırlanan doküman daha sonra uygun teknik incelemelerden geçirilir, gerekli kontroller yapılır, yetkili kişiler tarafından onaylanır ve kontrollü biçimde yayımlanır.

Nükleer santral tasarım kontrol sisteminde bu süreç; hazırlama (Preparation), kayıt yönetimi (Records Management), yayınlama (Issue), onay (Approval), inceleme (Review), teknik kontrol (Check), disiplinlerarası inceleme (Interdisciplinary Review) ve tasarım bilgisi aktarımı (Design Information Transmittal) gibi birbirini tamamlayan faaliyetlerden oluşur. Süreçte ayrıca kontrol listeleri, proje dağıtım listeleri, tasarım inceleme bildirimleri, mühendislik grup lideri veya sorumlusu, proje kalite mühendisliği grubu ve gerektiğinde yetkin profesyonel mühendislerin tanımlanmış sorumlulukları bulunur.

Tasarım Dokümanının Hazırlanması

Süreç, ilgili mühendislik disiplini tarafından tasarım dokümanının hazırlanmasıyla başlar. Hazırlayıcı mühendis yalnızca mevcut bir çizimi veya hesabı güncellemez; dokümanın dayandığı tasarım girdilerini, tasarım kriterlerini, kod ve standartları, saha koşullarını, referans santral bilgilerini, proje gereksinimlerini ve daha önce onaylanmış tasarım kararlarını dikkate alır.

Örneğin bir borulama tasarımında yalnızca boru çapı veya güzergâh belirlenmez. Tasarım; akış koşulları, basınç ve sıcaklık sınırları, malzeme özellikleri, sismik yükler, destek koşulları, termal genleşme, bakım ve muayene erişimi, güvenlik sınıfı ve ilgili kod gereklilikleri ile birlikte değerlendirilir.

Bu nedenle tasarım çıktısının hazırlanması ile tasarım girdisinin kontrolü birbirinden ayrı düşünülemez. Bir tasarım dokümanı hazırlanırken kullanılan girdilerin doğru, güncel, uygulanabilir ve izlenebilir olması gerekir.

Disiplinler Arası İnceleme

Nükleer santral tasarımının çok disiplinli yapısı nedeniyle hiçbir önemli tasarım dokümanı yalnızca hazırlandığı disiplinin bakış açısıyla değerlendirilmemelidir. Bir sistemin mekanik tasarımı; elektrik, enstrümantasyon ve kontrol, inşaat, yapısal analiz, HVAC, nükleer güvenlik, yangın güvenliği, radyasyon koruması ve işletme gibi başka disiplinlerle arayüz oluşturabilir.

Bu nedenle tasarım dokümanı, ilgili disiplinlerin incelemesine açılır. Amaç yalnızca yazım veya çizim hatalarını bulmak değildir. Asıl amaç, tasarımın diğer sistem ve yapıların gereksinimleriyle uyumlu olup olmadığını ve bir disiplin tarafından yapılan tasarım varsayımının başka bir disiplinde farklı bir sonuç doğurup doğurmadığını ortaya koymaktır.

Disiplinler arası incelemede ortaya çıkan yorumlar ve uygunsuzluklar doğrudan dokümana işlenerek kapatılmaz. Önce yorumun teknik gerekçesi değerlendirilir, gerekiyorsa ilgili tasarım veya hesap değiştirilir ve yapılan değişiklik tekrar kontrol edilir. Böylece inceleme süreci, yalnızca bir “yorum toplama” faaliyeti olmaktan çıkar ve tasarım doğrulama zincirinin bir parçası haline gelir.

Kontrol ile İncelemenin Farkı

Tasarım kontrol sisteminde inceleme (review) ile kontrol (check) aynı faaliyet değildir. İnceleme daha geniş bir teknik değerlendirme olabilirken, kontrol belirlenmiş kriterlere göre tasarım çıktısının uygunluğunun sistematik olarak doğrulanmasına yönelik bir faaliyettir.

Özellikle güvenlik açısından önemli tasarımlarda doğrulama faaliyetinin tasarımı ilk yapan kişiden farklı kişi veya grup tarafından gerçekleştirilmesi kritik bir ilkedir. Bu yaklaşım, tasarımcının kendi çalışmasındaki hatayı fark edememe riskini azaltır ve tasarımın bağımsız bir teknik bakış açısıyla değerlendirilmesini sağlar.

Bağımsız Tasarım Doğrulaması

Tasarım kontrolünün önemli aşamalarından biri, tasarımın tasarımcıdan bağımsız bir kişi veya grup tarafından kontrol edilmesi ve gerektiğinde doğrulanmasıdır. Tasarımın genel yeterliliği, ilgili mühendislik yönetimi tarafından gözden geçirilebilir; güvenlik açısından önemli tasarımlarda ise tasarım faaliyetini gerçekleştiren disiplinden bağımsız bir proje kalite mühendisliği fonksiyonu tarafından kalite kontrolü yapılabilir. Belirli teknik dokümanlar için ayrıca gerekli yetkinlik ve yetkiye sahip profesyonel mühendis tarafından sertifikasyon uygulanabilir.

Bağımsız doğrulamanın yöntemi tasarımın niteliğine göre değişebilir. Tasarım incelemesi, alternatif veya basitleştirilmiş hesap yöntemi, bağımsız hesap, karşılaştırma, test veya uygun başka bir doğrulama yöntemi kullanılabilir. Buradaki temel amaç, tasarımın yalnızca “hazırlanmış” olmasını değil, yeterliliğinin gösterilmiş olmasını sağlamaktır.

Bu yaklaşım, ABD NRC'nin 10 CFR Part 50 Appendix B, Criterion III kapsamındaki tasarım kontrol yaklaşımıyla da uyumludur. Bu kriter, tasarım yeterliliğinin tasarım incelemeleri, alternatif veya basitleştirilmiş hesap yöntemleri ya da uygun test programlarıyla doğrulanmasını ve doğrulama faaliyetinin ilk tasarımı yapanlardan farklı kişi veya gruplarca gerçekleştirilmesini öngörür.

Yorumların Çözülmesi ve Tasarımın Revizyonu

İnceleme sonucunda ortaya çıkan yorumlar, tasarımın yayımlanmasından önce çözümlenmelidir. Bir yorum yalnızca “düzeltildi” olarak işaretlenmemeli; gerektiğinde yorumun tasarım üzerindeki etkisi değerlendirilmelidir.

Eğer bir yorum tasarım girdisini, hesap yöntemini, güvenlik analizini, ekipman gereksinimini veya başka bir disiplinin tasarımını etkiliyorsa, ilgili arayüzler yeniden değerlendirilir. Böylece küçük görünen bir değişikliğin başka bir sistemde oluşturabileceği ikincil etkilerin gözden kaçması önlenmeye çalışılır.

Onay ve Yayın

Teknik inceleme ve kontrol faaliyetleri tamamlandıktan sonra tasarım dokümanı, yetki ve sorumluluk matrisi kapsamında belirlenmiş yetkililer tarafından onaylanır. Onay süreci, tasarım dokümanının belirlenmiş kontrol ve inceleme aşamalarından geçtiğini ve kontrollü bir mühendislik çıktısı olarak yayımlanabileceğini gösteren kurumsal bir sorumluluk ve kayıt mekanizmasıdır.

Onay, yalnızca dokümanın son sayfasına imza atılması anlamına gelmez. Onaylayan kişi veya fonksiyon, dokümanın ilgili prosedürlere göre hazırlanmış, gerekli inceleme ve kontrollerden geçmiş ve yayımlanmaya uygun hale getirilmiş olduğunu teyit eden tasarım kontrol zincirinin son halkalarından biridir.

Onaylanan doküman daha sonra kontrollü biçimde yayımlanır. Yayımlanan çizim veya doküman, hangi revizyonun geçerli olduğu ve kimlere dağıtıldığı belirlenebilecek şekilde doküman kontrol sistemi içerisinde kayıt altına alınır. Böylece sahadaki, tedarikçideki, mühendislik kuruluşundaki veya başka bir proje birimindeki personelin güncel olmayan bir tasarım dokümanını kullanması önlenmeye çalışılır.

Kayıt Yönetimi ve İzlenebilirlik

Tasarım kontrol sürecinin son aşaması yalnızca dokümanın yayımlanması değildir. Hazırlama, inceleme, kontrol, yorumların çözülmesi, onay, yayın ve revizyon bilgileri proje kayıt sisteminde muhafaza edilmelidir. Çünkü nükleer santral tasarımında yıllar sonra bile belirli bir tasarım kararının hangi gereksinime dayanarak, hangi hesapla, kim tarafından, hangi incelemelerden geçirilerek ve hangi revizyonla oluşturulduğunun ortaya konulması gerekebilir.

Bu nedenle kayıt yönetimi, tasarım kontrolünün idari bir eki değil, tasarımın teknik izlenebilirliğinin bir parçasıdır. Özellikle uzun tasarım, inşaat ve işletme dönemlerine sahip nükleer projelerde dokümanların revizyonlarının ve kullanım durumlarının kontrol altında tutulması kritik önem taşır.

Tasarım Değişiklikleri Bu Sürecin Dışında Değildir

Tasarım kontrolü, ilk tasarımın hazırlanmasıyla sona ermez. İnşaat, tedarik, imalat, işletmeye alma veya işletme sırasında ortaya çıkan gereksinimler sonucunda tasarımda değişiklik yapılması gerekebilir. Bu değişiklikler de başlangıçtaki tasarım için uygulanan kontrol prensipleriyle uyumlu şekilde değerlendirilmelidir.

Tasarım değişikliklerinin yönetiminde; Tasarım Değişiklik Bildirimi (Drawing Change Notice – DCN), Tedarikçi Sapma ve Değişiklik Değerlendirme Talebi (Supplier Deviation Disposition Request – SDDR), Saha Değişiklik Talebi (Field Change Request – FCR), Uygunsuzluk Raporu (Nonconformance Report – NCR) ve İşletmeye Alma Saha Raporu (Start-up Field Report – SFR) gibi farklı kayıt ve kontrol mekanizmaları kullanılabilir. Bu mekanizmalar aracılığıyla değişikliklerin belirlenmesi, teknik olarak incelenmesi, gerekli onayların alınması ve ilgili tasarım dokümanlarına kontrollü biçimde işlenmesi sağlanır.

Böylece tasarım kontrol sistemi, statik bir “doküman onaylama” sistemi olmaktan çıkar ve santralın yaşam döngüsü boyunca devam eden konfigürasyon ve tasarım bütünlüğü yönetiminin bir parçası haline gelir.

Bu noktada tasarım dokümanının nasıl hazırlandığı ve kontrol edildiği kadar, tasarımın yaşam döngüsü boyunca nasıl değiştirildiği de önem kazanmaktadır. Bir sonraki aşamada bu zincirin devamı olarak tasarım değişikliklerinin kontrolü; değişikliğin belirlenmesi, teknik etkisinin değerlendirilmesi, bağımsız inceleme, onay, sahaya aktarılması ve mevcut tasarım kayıtlarına işlenmesi açısından ele alınmalıdır.

Tasarımın hazırlanması, incelenmesi ve onaylanması tasarım kontrol zincirinin önemli aşamalarıdır; ancak nükleer güvenlik açısından bunların tamamlanması, tasarımın teknik olarak yeterli olduğunun tek başına kanıtı değildir. Özellikle güvenlik açısından önemli yapı, sistem ve bileşenlerde tasarımın bağımsız bir doğrulama faaliyetiyle değerlendirilmesi gerekir.

Bağımsız tasarım doğrulamasının temel amacı; tasarımın belirlenen tasarım girdilerini, tasarım esaslarını, güvenlik gereklerini, kod ve standartları ve performans kriterlerini karşılayıp karşılamadığını teyit etmektir. Bunun yanında farklı mühendislik disiplinleri arasında oluşturulan tasarım arayüzlerinin doğru bütünleştiği ve tasarımın öngörülen işletme ve kaza koşullarında gerekli güvenlik fonksiyonlarını yerine getirebileceği de değerlendirilir.

Tasarım doğrulamasında tasarım incelemesi, alternatif veya basitleştirilmiş hesap yöntemleri ve yeterlilik testi gibi yöntemler kullanılabilir. Uygulanacak doğrulama yöntemi; tasarımın niteliği, karmaşıklığı, güvenlik önemi ve doğrulanması gereken teknik gereksinimlere göre belirlenir. Gerekli durumlarda birden fazla doğrulama yöntemi birlikte kullanılabilir.

Bağımsızlık Neden Gereklidir?

Tasarımı yapan mühendis, doğal olarak kendi hesaplarının, varsayımlarının ve tasarım kararlarının doğru olduğuna ilişkin ayrıntılı bilgiye sahiptir. Ancak aynı nedenle, başlangıçta yapılan bir varsayımın hatalı olduğunu veya tasarımın başka bir disiplindeki değişiklikten etkilendiğini fark etmeyebilir.

Bağımsız doğrulama bu nedenle tasarım sorumluluğu ile doğrulama sorumluluğunu birbirinden ayırır. Doğrulamayı gerçekleştiren kişi veya grup, ilk tasarımı yapan kişiden farklıdır ve tasarımın yeterliliğini önceden belirlenmiş kriterler üzerinden yeniden değerlendirir.

Doğrulama Neyi Doğrular?

Bağımsız tasarım doğrulaması yalnızca bir hesap sonucunun aritmetik olarak doğru olup olmadığını kontrol etmez. Doğrulamanın kapsamı, tasarımın güvenlik ve performans gereksinimleriyle bütünsel uyumunu değerlendirecek şekilde belirlenebilir.

IAEA'nın güncel tasarım yaklaşımı da tasarımın güvenlik açısından önemli yapı, sistem ve bileşenlerin işlevlerini, güvenilirliğini ve ilgili koşullardaki performansını gösterecek şekilde geliştirilmesini ve doğrulanmasını esas alır. Tasarım doğrulaması bu nedenle tek bir dokümanın kontrolünden ziyade, tasarımın güvenlik gerekleriyle bütünlüğünün değerlendirilmesi olarak görülmelidir.

Doğrulama Yöntemleri

Her tasarım için aynı doğrulama yöntemi kullanılmaz. Tasarımın karmaşıklığı, güvenlik önemi, yenilik düzeyi, kullanılan hesap yöntemi ve fiziksel olarak test edilebilir olup olmadığı dikkate alınarak uygun bir doğrulama yöntemi veya yöntemler kombinasyonu seçilir.

Bazı durumlarda bu yöntemler birlikte kullanılabilir. Örneğin güvenlik açısından önemli bir ekipmanın tasarımı bağımsız mühendislik incelemesi ve alternatif hesapla değerlendirilebilir; ekipmanın belirli çevresel veya fonksiyonel koşullardaki performansı ise ayrıca yeterlilik testiyle doğrulanabilir.

Hesapların Bağımsız Doğrulanması

Nükleer santral tasarımında hesaplar yalnızca sayısal sonuçlardan oluşmaz. Kullanılan tasarım girdileri, matematiksel modeller, sınır koşulları, varsayımlar, bilgisayar programları, malzeme özellikleri ve kabul kriterleri de sonucun güvenilirliğini etkiler.

Bu nedenle bağımsız hesap kontrolünde yalnızca sonucun tekrar hesaplanması yeterli olmayabilir. Doğrulayıcı; kullanılan yöntemin tasarım problemi için uygun olup olmadığını, girdilerin doğru kullanılıp kullanılmadığını ve sonuçların tasarım kriterleriyle uyumunu da değerlendirmelidir.

Güvenlik Analizi ile Tasarım Doğrulaması Arasındaki İlişki

Tasarım doğrulaması ile güvenlik analizi birbirinden tamamen bağımsız faaliyetler değildir. Güvenlik analizi, tasarımın karşılaması gereken performans ve kabul kriterlerinin belirlenmesinde tasarıma geri besleme sağlayabilir; tasarım ise analiz sonuçlarına göre yeniden geliştirilebilir.

IAEA'nın tasarım güvenliği yaklaşımında güvenlik değerlendirmesinin tasarım sürecinin ayrılmaz bir parçası olması ve tasarım ile doğrulayıcı analizler arasında yinelemeli bir ilişki bulunması öngörülmektedir. Bu nedenle doğrulama, tasarımın en sonunda yapılan tek seferlik bir faaliyet olarak değil, tasarım geliştikçe kapsamı ve ayrıntısı artan bir süreç olarak ele alınmalıdır.

Yeni ve Özgün Tasarımlarda Doğrulama

Referans santral tasarımından farklılaşan yeni veya özgün tasarımlar, bağımsız doğrulama açısından özel dikkat gerektirir. Bunun nedeni, referans tasarımın işletme deneyimi ve daha önce doğrulanmış mühendislik bilgisiyle desteklenen bazı kabullerin yeni tasarımda doğrudan geçerli olmayabilmesidir.

Bu durum, yeni bir reaktör teknolojisinin veya yeni bir sistem mimarisinin otomatik olarak yetersiz olduğu anlamına gelmez. Ancak referans tasarımdan farklılığın hangi güvenlik fonksiyonlarını, tasarım varsayımlarını, analiz yöntemlerini, ekipman yeterliliklerini veya arayüzleri etkilediği ayrıca ortaya konulmalıdır.

Doğrulama Sonuçlarının Tasarıma Geri Beslenmesi

Bağımsız doğrulamanın amacı yalnızca tasarıma “uygun” damgası vurmak değildir. Doğrulama sırasında bir hata, eksiklik, uygunsuz varsayım veya yetersiz gerekçelendirme bulunursa bu bulgu tasarım sürecine geri beslenmelidir.

Bulguların tasarıma etkisi değerlendirilir; gerekiyorsa hesaplar, çizimler, şartnameler, analizler veya ilgili sistem tasarımları değiştirilir. Yapılan değişiklikler daha sonra yeniden kontrol edilir ve değişikliğin kapsamına göre bağımsız doğrulama tekrarlanır.

Böylece doğrulama süreci doğrusal bir “kontrol edildi ve bitti” faaliyetinden ziyade, tasarım kalitesini geliştiren geri beslemeli bir mühendislik döngüsüne dönüşür.

Böylece bağımsız doğrulama, tasarım kontrol sisteminin yalnızca bir kalite adımı değil, nükleer güvenlik açısından tasarımın yeterliliğini gösteren temel güvence mekanizmalarından biri haline gelir. Ancak doğrulama burada da sona ermez; santral tasarımı inşaat, imalat, işletmeye alma ve işletme sırasında değişebildiği için doğrulamanın sonuçları ve tasarım değişiklikleri kontrollü bir konfigürasyon içinde izlenmelidir.

Bu nedenle bir sonraki aşamada, tasarımın ilk onayından sonra ortaya çıkabilecek tasarım değişikliklerinin nasıl tanımlandığı, teknik etkilerinin nasıl değerlendirildiği ve değişikliğin özgün tasarıma nasıl kontrollü biçimde işlendiği ele alınmalıdır.

Nükleer güç santralinde tasarımın hazırlanması, kontrol edilmesi ve bağımsız olarak doğrulanması tek başına yeterli değildir. Tasarım faaliyetlerinin kalite programında tanımlanan kurallara uygun olarak yürütülüp yürütülmediğinin ve tasarım çıktılarının belirlenen gereksinimleri karşılayıp karşılamadığının sistematik olarak değerlendirilmesi gerekir. Bu amaçla kalite güvence (QA) ve kalite mühendisliği (QE) faaliyetleri, tasarım sürecinin önemli bir kontrol katmanını oluşturur.

Kalite Güvence (Quality Assurance – QA) ve Kalite Mühendisliği (Quality Engineering – QE) faaliyetleri, tasarım faaliyetleri ile tasarım çıktılarının sistematik biçimde değerlendirilmesinde farklı ancak birbirini tamamlayan roller üstlenebilir. QA faaliyetleri; kalite programının uygulanmasını, prosedürlere, kayıt yönetimine, tasarım kontrol gereklerine ve belirlenmiş kalite süreçlerine uyumu değerlendirirken, QE faaliyetleri özellikle tasarımın teknik yeterliliği ve tasarım hatalarının tekrarlanma eğilimleri açısından daha teknik ve sürekli bir izleme yapılmasına katkı sağlar.

Bu nedenle tasarım kalite değerlendirmesi, tek bir aşamada gerçekleştirilen bir "son kontrol" olarak görülmemelidir. Tasarımın hazırlanmasından doğrulanmasına, yayınlanmasından uygulanmasına ve gerektiğinde değiştirilmesine kadar devam eden sürekli bir geri besleme mekanizmasıdır. Kalite değerlendirmesinin amacı yalnızca mevcut bir hatayı bulmak değil, hatanın neden ortaya çıktığını anlamak ve benzer hataların başka sistemlerde veya sonraki tasarım faaliyetlerinde tekrarlanmasını önlemektir.

Tasarım Kalite Değerlendirmesinin Kapsamı

Bir tasarımın kaliteli olması yalnızca hesap sonucunun doğru çıkması anlamına gelmez. Tasarımın dayandığı girdilerin doğru seçilmesi, gereksinimlerin eksiksiz biçimde tasarım dokümanlarına aktarılması, kullanılan yöntemlerin uygun olması, arayüzlerin kontrol edilmesi, bağımsız doğrulamanın gerçekleştirilmesi ve tasarım değişikliklerinin kontrollü biçimde işlenmesi de tasarım kalitesinin parçalarıdır.

Bu nedenle kalite değerlendirmesinde hem tasarım süreci hem de tasarım çıktısı incelenebilir. Değerlendirme kapsamı projenin kalite programına ve ilgili SSC'nin güvenlik önemine göre belirlenmekle birlikte aşağıdaki başlıkları içerebilir:

QA Denetimleri ve İzleme Faaliyetleri

Kalite güvence (QA) faaliyetlerinin temel amacı, belirlenmiş kalite gereksinimlerinin ve kalite programının uygulamada gerçekten yerine getirildiğine ilişkin güvence sağlamaktır. Bu nedenle QA yalnızca son ürünü inceleyen bir faaliyet değildir; faaliyetlerin hangi yöntemle gerçekleştirildiğini de değerlendirir.

QA denetimleri sırasında prosedürlerin uygulanması, yetki ve sorumlulukların belirlenmesi, kayıtların oluşturulması ve korunması, tasarım kontrol faaliyetlerinin gerçekleştirilmesi, doğrulama ve onayların yapılması gibi konular incelenebilir. Gerektiğinde tasarım kuruluşlarının yanı sıra tedarikçiler ve alt yüklenicilerin kalite faaliyetleri de değerlendirme kapsamına alınabilir.

Bu yaklaşım nükleer projelerde özellikle önemlidir; çünkü tasarım ve mühendislik faaliyetleri çoğu zaman tek bir kuruluş tarafından gerçekleştirilmez. Mühendislik kuruluşu, NSSS sağlayıcısı, türbin-jeneratör tedarikçisi, BOP tedarikçileri, ekipman üreticileri ve inşaat kuruluşları arasındaki görev paylaşımı, kalite zincirinin farklı noktalarında kontrol gerektirir.

QA ile QE Arasındaki Tamamlayıcı Rol

QA ve QE faaliyetleri aynı amaca hizmet etse de aynı işlevi yerine getirmez. QA daha çok kalite yönetim sisteminin ve tanımlanmış süreçlerin uygulanmasına ilişkin güvenceyi sağlarken, QE faaliyetleri tasarım çıktılarının ve tasarım faaliyetlerinin teknik kalite açısından izlenmesine katkı verir.

Bu ayrım, QA'nın teknik tasarımdan tamamen bağımsız olduğu veya QE'nin tasarımcının yerine geçtiği anlamına gelmez. Amaç, tasarım faaliyetlerine farklı kontrol bakış açıları kazandırarak yalnızca tek bir kontrol mekanizmasına bağımlı kalmamaktır.

Tekrarlanan Tasarım Hatalarının İzlenmesi

Tasarım kalite değerlendirmesinin en önemli katkılarından biri, tek tek hataların ötesinde hata eğilimlerinin görülmesini sağlamasıdır. Örneğin aynı tip hesap hatasının farklı disiplinlerde tekrarlanması, aynı tasarım girdisinin farklı dokümanlarda farklı yorumlanması veya aynı arayüz probleminin farklı sistemlerde yeniden ortaya çıkması, yalnızca münferit bir hata olarak ele alınmayabilir.

Böyle bir durumda soru yalnızca "Bu dokümandaki hata nasıl düzeltilecek?" değil, aynı zamanda "Bu hatanın ortaya çıkmasına neden olan sistematik eksiklik nedir?" şeklinde genişletilir.

Bulgudan Düzeltici Faaliyete

Kalite değerlendirmesi sonucunda ortaya çıkan her bulgu aynı yöntemle ele alınmaz. Bulguların önemine, güvenlik etkisine, kapsamına ve tekrar potansiyeline göre uygun bir düzeltici faaliyet süreci başlatılabilir. Özellikle güvenlik açısından önemli tasarım eksikliklerinde, yalnızca hatalı dokümanın düzeltilmesi yeterli olmayabilir.

Düzeltici faaliyet kapsamında öncelikle problemin kapsamı belirlenir; ardından gerekiyorsa kök neden analizi gerçekleştirilir. Daha sonra düzeltici faaliyet tanımlanır, uygulanır ve faaliyet sonucunun problemi gerçekten giderip gidermediği doğrulanır.

Bu yaklaşımın önemli bir özelliği, düzeltmenin yalnızca mevcut tasarım dokümanına uygulanmasıyla sınırlı kalmamasıdır. Hatanın başka sistemlerde, başka tasarım dokümanlarında veya aynı projede çalışan diğer ekiplerde de bulunup bulunmadığı araştırılabilir.

Kalite Değerlendirmesi Bir Geri Besleme Döngüsüdür

Bu nedenle tasarım kalite değerlendirmesi, önceki bölümlerde açıklanan tasarım kontrol zincirinin dışında değil, doğrudan onun bir parçasıdır. Tasarım girdilerinden başlayarak tasarım, doğrulama, uygulama ve değişiklik süreçlerinde elde edilen bilgiler tekrar kalite sistemine geri beslenir.

Böylece aşağıdaki kapalı çevrim oluşur:

Bu çevrim sayesinde kalite güvence sistemi yalnızca hataları tespit eden bir mekanizma olmaktan çıkar ve tasarım sürecinden öğrenen bir yönetim sistemi haline gelir. IAEA'nın kalite güvencesi yaklaşımında da kalite güvence faaliyetleri nükleer tesisin yaşam döngüsü boyunca uygulanmakta; kalite faaliyetlerinin kontrol ve doğrulama ile birlikte yürütülmesi öngörülmektedir.

Nükleer Güvenlik Açısından Tasarım Kalite Değerlendirmesi

Nükleer güvenlik açısından kalite değerlendirmesinin önemi, tasarım hatalarının yalnızca tek bir ekipmanın performansını değil, birden fazla güvenlik fonksiyonunu veya sistemler arasındaki bağımlılıkları etkileyebilme ihtimalinden kaynaklanır. Bu nedenle güvenlik açısından önemli tasarım faaliyetlerinde kalite kontrolü; tasarım girdileri, güvenlik analizleri, tasarım doğrulaması, arayüzler, dokümantasyon ve değişiklik kontrolü ile birlikte değerlendirilmelidir.

Örneğin bir tasarım değişikliğinin teknik olarak doğru olması, değişikliğin ilgili tüm sistemlere ve dokümanlara doğru biçimde aktarılmış olduğu anlamına gelmez. Benzer şekilde bir hesap sonucunun doğru olması, hesabın doğru tasarım girdilerine dayandığını veya kullanılan varsayımların tasarım esaslarıyla uyumlu olduğunu tek başına kanıtlamaz.

Bu nedenle nükleer güvenlik açısından temel yaklaşım, "sonucun doğru olması" ile birlikte "sonuca ulaşan sürecin kontrollü, doğrulanabilir ve izlenebilir olması" gerekliliğidir.

ABD NRC'nin nükleer tesislere yönelik kalite güvence çerçevesinde de tasarım kontrolü, kalite programının temel unsurlarından biridir. 10 CFR Part 50 Appendix B kapsamındaki yaklaşım; tasarım esaslarının ve düzenleyici gereksinimlerin tasarım çıktısına doğru biçimde aktarılmasını, tasarımın kontrol edilmesini, denetim ve doğrulama faaliyetlerinin yürütülmesini ve eksiklikler için düzeltici faaliyetlerin uygulanmasını birlikte ele alır.

Tasarım Kalite Değerlendirmesinden Sonraki Aşama

Böylece nükleer santral tasarım kontrol zincirinin önemli bir halkası daha tamamlanmış olur: tasarım girdilerinin kontrolü → tasarımın hazırlanması → inceleme ve bağımsız doğrulama → arayüz kontrolü → tasarım değişikliklerinin kontrolü → kalite değerlendirmesi .

Ancak bu zincirin güvenilir biçimde çalışabilmesi için kalite değerlendirmelerinde ortaya çıkan bulguların yalnızca kayıt altına alınması yeterli değildir. Bulguların öneminin değerlendirilmesi, nedenlerinin araştırılması, düzeltici faaliyetlerin uygulanması ve faaliyetlerin etkinliğinin izlenmesi gerekir. Bu nokta bizi doğal olarak tasarım kontrolünün bir sonraki boyutuna, uygunsuzlukların ve düzeltici faaliyetlerin yönetimine götürür.

Bir nükleer güç santralinin tasarımı tek seferde tamamlanan bir mühendislik faaliyeti değildir. Tasarım, projenin başlangıcında genel hedefleri ve temel teknik yaklaşımı tanımlayan çalışmalardan başlayarak, sistemlerin ve bileşenlerin ayrıntılı özelliklerinin belirlendiği, üretim ve montaj faaliyetlerinin gerçekleştirilebilmesini sağlayan teknik dokümantasyona kadar giderek ayrıntılanan aşamalı bir olgunlaştırma sürecidir.

Nükleer güç santrali tasarımı, genel olarak birbirini izleyen ve giderek daha ayrıntılı hale gelen kavramsal tasarım, ön tasarım, temel tasarım, detay tasarım, üretim tasarımı ve montaj tasarımı gibi aşamalar üzerinden yürütülebilir. İlk aşamalarda santralin genel mimarisi, tasarım esasları, temel sistemleri ve ana gereksinimleri belirlenirken; sonraki aşamalarda sistem, ekipman, malzeme, imalat ve montaj düzeyindeki teknik ayrıntılar geliştirilir. Bu aşamaların adlandırılması ve kapsamı projeye ve kullanılan mühendislik yaklaşımına göre değişebilmekle birlikte, temel amaç genel tasarım gereksinimlerini giderek daha ayrıntılı, doğrulanabilir ve uygulanabilir mühendislik çıktılarından oluşan bir tasarıma dönüştürmektir.

Buradaki temel düşünce, tasarımın ilerledikçe yalnızca daha fazla çizim üretilmesi değildir. Her aşamada tasarım belirsizliğinin azaltılması, gereksinimlerin netleştirilmesi, mühendislik hesaplarının olgunlaştırılması, arayüzlerin tanımlanması ve sonraki faaliyetler için gerekli teknik bilginin oluşturulması amaçlanır.

Kavramsal Tasarım

Kavramsal tasarım, projenin teknik çerçevesinin oluşturulduğu ilk kapsamlı tasarım aşamasıdır. Bu aşamada henüz her ekipmanın bütün ayrıntıları belirlenmiş değildir. Bunun yerine santralin ana tasarım konsepti, temel sistemleri, ana tesis yerleşimi, temel güvenlik yaklaşımı ve başlıca teknik özellikleri ortaya konur.

Kavramsal tasarımın temel amaçlarından biri, santralin genel tasarım konseptini ve temel tasarım kriterlerini belirlemektir. Bu aşamada referans santralden elde edilebilecek tasarım bilgileri, proje gereksinimleri, saha özellikleri, lisanslama gereksinimleri ile uygulanabilir kodlar ve standartlar birlikte değerlendirilir. Böylece sonraki tasarım aşamalarına temel oluşturacak genel tasarım çerçevesi ve tasarım esasları ortaya konur.

Kavramsal tasarım aynı zamanda projenin teknik ve ekonomik gerçekleştirilebilirliğinin değerlendirilmesiyle yakından ilişkilidir. Santralin genel konfigürasyonu, ana binaları, temel sistemleri ve ana ekipmanları hakkında yeterli teknik çerçeve oluşturularak maliyet, takvim, tedarik ve mühendislik planlaması için başlangıç verileri elde edilir.

Ön Tasarım

Ön tasarım, kavramsal tasarımda oluşturulan genel yaklaşımın daha ayrıntılı mühendislik çalışmalarıyla sınandığı ve geliştirildiği aşamadır. Burada "bu santral nasıl tasarlanabilir?" sorusu daha somut biçimde ele alınmaya başlanır.

Ana sistemlerin fonksiyonları, sistemler arasındaki ilişkiler, temel ekipmanların özellikleri, tesis yerleşimi ve önemli tasarım parametreleri daha ayrıntılı biçimde incelenir. Tasarımın gerçekleştirilebilirliği, performansı ve diğer sistemlerle uyumu değerlendirilir.

Bu aşamanın önemli özelliklerinden biri, kavramsal tasarımda yapılan varsayımların mühendislik hesapları ve teknik değerlendirmelerle giderek daha fazla sınanmasıdır. Bir tasarım seçeneğinin yalnızca teorik olarak mümkün olması yeterli değildir; güvenlik, performans, işletilebilirlik, bakım, üretilebilirlik ve inşaat açısından da değerlendirilebilir olması gerekir.

Temel Tasarım

Temel tasarım, santralin sistematik mühendislik tasarımının ana omurgasının oluşturulduğu aşamadır. Bu aşamada sistemlerin fonksiyonları, tasarım gereksinimleri, sistemler arasındaki ilişkiler ve önemli yapı, sistem ve bileşenlerin temel özellikleri daha kesin biçimde tanımlanır.

Temel tasarım aşamasının önemli çıktıları arasında Tasarım Kriterleri El Kitabı (Design Criteria Manual – DCM), genel yerleşim çizimleri, P&ID'ler, kontrol mantığı diyagramları, elektrik tek hat diyagramları, sistem ve yapısal hesaplar, güvenlik analizleri, radyasyondan korunma analizleri, sismik çalışmalar, sistem fonksiyon açıklamaları ile satın alma ve yapım şartnameleri yer alabilir. Bu çıktılar, temel tasarımın sonraki aşamadaki detay tasarım, tedarik, yapım ve lisanslama faaliyetleri için gerekli teknik altyapıyı oluşturmasını sağlar.

Dolayısıyla temel tasarım, kavramsal düzeydeki "santral nasıl olacak?" sorusundan, mühendislik düzeyindeki "bu sistem hangi koşullarda, hangi performansla ve hangi gereksinimleri karşılayacak?" sorusuna geçişi temsil eder.

IAEA'nın nükleer santral tasarımına ilişkin yaklaşımında da temel tasarım aşamasında uygulanacak kod, standart ve düzenleyici gereksinimlerin belirlenmesi; sistem tasarımının geliştirilmesi; güvenlik analizlerinin ve lisanslama için gerekli dokümantasyonun hazırlanması; önemli sistem, yapı ve bileşenler için tedarik dokümanlarının oluşturulması gibi faaliyetler öne çıkmaktadır.

Detay Tasarım

Detay tasarım aşamasında temel tasarımda tanımlanan sistem ve bileşenler, satın alma, imalat, inşaat ve işletmeye alma faaliyetlerinin gerçekleştirilebilmesi için gerekli ayrıntı düzeyine getirilir.

Bu aşamada ekipmanların, boru hatlarının, elektrik sistemlerinin, enstrümantasyon ve kontrol sistemlerinin, yapıların ve yardımcı sistemlerin ayrıntılı tasarımları geliştirilir. Hesaplar ve analizler ayrıntılandırılır; ekipman ve hat listeleri oluşturulur; kablo, boru ve ekipman yerleşimleri belirlenir; destek sistemleri ve montaj gereksinimleri tanımlanır.

Ulchin 5–6 projesine ilişkin örnekte detay tasarımın çok büyük miktarda mühendislik çıktısı oluşturduğu görülmektedir. Verilen örnekte 78.665 mühendislik çizimi, 5.652 hesap, 421 rapor ile çok sayıda şartname ve diğer mühendislik dokümanı bulunmaktadır. Bu rakamlar belirli bir projenin tasarım kapsamını göstermekte olup, bütün nükleer güç santralleri için geçerli evrensel bir tasarım dokümanı sayısı olarak değerlendirilmemelidir.

Üretim Tasarımı

Üretim tasarımı, mühendislikte belirlenen performans ve teknik gereksinimlerin fiziksel bir ürüne dönüştürülebilmesi için gerekli imalat ayrıntılarının belirlenmesini ifade eder. Bu aşamada ekipmanın şekli, boyutları, malzeme özellikleri, toleransları, yüzey özellikleri ve üretim yöntemi gibi imalat açısından gerekli teknik özellikler daha ayrıntılı biçimde tanımlanır.

Başka bir ifadeyle temel ve detay tasarımın "ne yapılacağını ve hangi gereksinimleri karşılayacağını" tanımladığı yerde, üretim tasarımı "bu teknik gereksinimlerin üretilebilir bir ürüne nasıl dönüştürüleceğini" ayrıntılandırır.

Bu aşama özellikle nükleer güvenlik açısından önemlidir; çünkü tasarımda öngörülen özelliklerin imalat sırasında korunması gerekir. Malzeme özellikleri, kaynak gereksinimleri, imalat toleransları, muayene ve test gereksinimleri gibi hususlar, tasarım gerekleriyle birlikte ele alınır.

Montaj Tasarımı

Montaj tasarımı, tasarlanmış ve üretilecek ekipmanların sahada doğru biçimde kurulabilmesi için gerekli teknik düzenlemeleri kapsar. Yapısal elemanların, ekipmanların, boru hatlarının, kablo sistemlerinin ve diğer tesis bileşenlerinin yerleşimi, erişilebilirliği, montaj sırası, bağlantıları ve saha uygulama gereksinimleri bu aşamada önem kazanır.

Montaj tasarımı, mühendislik ile inşaat arasındaki bağlantının önemli noktalarından biridir. Bir ekipmanın teorik olarak tasarlanmış olması, sahada monte edilebileceği anlamına gelmez. Ekipmanın taşınması, kaldırılması, erişilebilirliği, bakım alanları, diğer ekipmanlarla fiziksel çakışmalar, montaj sırası ve geçici yapıların gereksinimleri de dikkate alınmalıdır.

Bu nedenle montaj tasarımı, yalnızca inşaat ekibinin uygulama çizimleri hazırlaması olarak görülmemelidir. Tasarımın constructability (yapılabilirlik) açısından sınandığı ve tasarım bilgilerinin inşaat faaliyetlerine dönüştürüldüğü önemli bir mühendislik aşamasıdır. IAEA'nın yüksek seviyeli mühendislik süreçlerine ilişkin örneklerinde de sistem ve bina yerleşimlerinin; sivil tasarım, inşaat paketleri ve inşaat takvimi için doğrudan girdi oluşturduğu görülmektedir.

Tasarım Aşamaları Arasında Keskin Sınırlar Yoktur

Bu altı aşamanın birbirinden tamamen kopuk ve tek yönlü ilerleyen işlemler olduğu düşünülmemelidir. Gerçek nükleer projelerde tasarım faaliyetleri arasında güçlü geri besleme mekanizmaları bulunur. Yeni bir saha verisi, tedarikçi bilgisi, hesap sonucu, güvenlik analizi veya imalat kısıtı, daha önce alınmış bir tasarım kararının yeniden değerlendirilmesini gerektirebilir.

Dolayısıyla tasarım süreci aşağıdaki gibi daha gerçekçi bir biçimde düşünülebilir:

Bu nedenle önceki bölümlerde açıklanan tasarım değişikliği kontrolü bu aşamaların tamamında önem taşır. Tasarım ilerledikçe değişikliğin etkilediği dokümanların, hesapların, ekipmanların, tedarik sözleşmelerinin ve inşaat faaliyetlerinin sayısı artabilir. Bu da tasarım olgunlaştıkça değişikliklerin kontrol edilmesinin neden giderek daha kritik hale geldiğini gösterir.

Tasarım Aşamaları ile Lisanslama Arasındaki İlişki

Nükleer santral tasarımında lisanslama süreci tasarımın sonunda gerçekleşen tek bir işlem değildir. Düzenleyici gereksinimler tasarım girdilerinin önemli bir bölümünü oluşturur ve tasarımın olgunlaşmasıyla birlikte lisanslama dokümantasyonu da geliştirilir.

Örneğin temel tasarım aşamasında güvenlik kriterleri, sistem tasarım bilgileri ve güvenlik analizleri geliştirilirken, daha ileri aşamalarda bunlar daha ayrıntılı tasarım bilgileri ve nihai güvenlik analizi dokümantasyonuyla desteklenir. IAEA'nın tasarım güvenliği yaklaşımı da tasarım, analiz, doğrulama ve inceleme faaliyetlerini nükleer güvenlik gereksinimleriyle birlikte ele almaktadır.

Altı Aşamanın Mühendislik Mantığı

Tasarımın Genel Akışı

Bu nedenle nükleer santral tasarımını yalnızca altı kutudan oluşan doğrusal bir şema olarak değil, giderek olgunlaşan ve sürekli kontrol edilen bir mühendislik sistemi olarak değerlendirmek gerekir.

Bu akışta her yeni aşama bir önceki aşamanın sonuçlarını kullanırken, aynı zamanda önceki tasarım kararlarının geçerliliğini de sınayabilir. Dolayısıyla "detay tasarıma geçildiğinde kavramsal tasarım artık tamamen önemsizdir" şeklinde bir yaklaşım doğru değildir. Erken aşamalarda alınan tasarım kararları; güvenlik, maliyet, inşaat yöntemi, ekipman seçimi ve işletme özellikleri üzerinde uzun süreli etkiler yaratabilir.

IAEA'nın güncel terminolojisinde de tasarım geliştirme aşamalarının kullanılan reaktör konseptine ve projenin olgunluk düzeyine göre farklı şekillerde sınıflandırılabileceği görülmektedir. Örneğin ileri reaktörler için kavram açıklaması, kavramsal tasarım, temel tasarım, detay tasarım ve sahaya özgü tasarım gibi aşamalar tanımlanırken, başka IAEA çalışmalarında ön-kavramsal tasarım, kavramsal tasarım, ön tasarım, temel tasarım, detay tasarım ve nihai tasarım gibi daha ayrıntılı bir sınıflandırma kullanılmaktadır.

Böylece tasarım süreci, önceki bölümlerde ele alınan tasarım girdileri, tasarım kontrolü, bağımsız doğrulama, arayüz yönetimi, tasarım değişiklikleri ve kalite değerlendirmesi ile birleşerek bütünleşik bir mühendislik sistemine dönüşür. Bir sonraki aşamada ise bu tasarım faaliyetlerinin hangi kuruluşlar ve mühendislik disiplinleri tarafından yürütüldüğü; NSSS, türbin-jeneratör, BOP ve mimar-mühendis (A/E) kapsamlarının nasıl ayrıldığı ele alınabilir.

Kavramsal tasarım, nükleer güç santrali projesinin teknik çerçevesinin oluşturulduğu ilk kapsamlı tasarım aşamasıdır. Bu aşamada henüz bütün sistem ve bileşenlerin ayrıntılı tasarımları yapılmaz. Bunun yerine santralin nasıl bir teknik mimariye sahip olacağı, hangi ana sistemlerden oluşacağı, temel tasarım kriterlerinin neler olacağı ve projenin teknik olarak gerçekleştirilebilir olup olmadığı belirlenmeye çalışılır.

Kavramsal tasarım; fizibilite çalışmaları için ana sistemlerin ve tesislerin tahmini tasarımının oluşturulmasını, teknik ve ekonomik uygulanabilirliğin değerlendirilmesini ve santralin genel planının geliştirilmesini kapsar. Başka bir ifadeyle kavramsal tasarım, projenin henüz ayrıntılı mühendislik çizimlerine dönüşmediği, ancak sonraki tasarım aşamalarını yönlendirecek kadar tanımlanmış bir teknik modele dönüştürüldüğü aşamadır.

Bu aşamada verilen kararlar daha sonraki tasarımın çok büyük bölümünü etkileyebilir. Reaktör ve türbin-jeneratör konfigürasyonu, ana sistemlerin yerleşimi, güvenlik yaklaşımı, bina düzeni, soğutma sistemi, elektrik sistemleri, yardımcı sistemler ve saha yerleşimi gibi erken tasarım kararları daha sonra çok sayıda mühendislik disiplininin çalışmalarına girdi oluşturur.

Kavramsal Tasarım Neden Önemlidir?

Kavramsal tasarım, tasarım sürecinin ilerleyen aşamalarına göre daha az ayrıntılı görünmesine rağmen, kararların etkisi bakımından son derece önemlidir. Erken aşamada alınan bir tasarım kararı daha sonra bina geometrisini, ekipman boyutlarını, borulama düzenini, elektrik sistemlerini, kablo güzergâhlarını, güvenlik analizlerini ve hatta inşaat yöntemini etkileyebilir.

Bu nedenle kavramsal tasarımda yalnızca "santral çalışabilir mi?" sorusu sorulmaz. Aynı zamanda "Bu tasarım güvenlik gereksinimlerini karşılayabilecek mi?", "Saha koşullarıyla uyumlu mu?", "Lisanslama gereksinimleri karşılanabilir mi?", "İnşa edilebilir mi?", "İşletilebilir ve bakımı yapılabilir mi?" gibi sorular da değerlendirilir.

IAEA'nın saha değerlendirme yaklaşımında da saha uygunluğunun erken aşamada değerlendirilmesi ve saha özelliklerinden tasarıma aktarılacak site-specific design parameters'ın belirlenmesi öngörülmektedir. Dolayısıyla kavramsal tasarım ile saha değerlendirmesi birbirinden tamamen bağımsız faaliyetler değildir.

Kavramsal Tasarımın Temel Girdileri

Kavramsal tasarım boş bir sayfadan başlamaz. Önceki bölümlerde açıklanan tasarım girdilerinin ilk ve en geniş kapsamlı biçimi bu aşamada bir araya getirilir. Bunların bir bölümü proje başlamadan önce mevcut olabilirken, bazıları tasarım ilerledikçe geliştirilir.

Saha ile Kavramsal Tasarımın Birlikte Ele Alınması

Kavramsal tasarımın nükleer projelerdeki en önemli özelliklerinden biri, santralin yalnızca "genel bir reaktör tasarımı" olarak değil, belirli bir saha ve proje koşullarıyla birlikte düşünülmesidir.

Sahanın sismik özellikleri, jeoloji ve jeoteknik koşulları, meteorolojik olaylar, taşkın ve diğer dış tehlikeler, soğutma suyu kaynakları, nüfus dağılımı, ulaşım altyapısı ve acil durum planlamasına ilişkin koşullar tasarımın sonraki aşamalarını etkileyebilir. IAEA, saha değerlendirmesinde doğal ve insan kaynaklı dış olayların, radyoaktif maddelerin çevreye taşınımını etkileyebilecek saha özelliklerinin ve acil durum müdahalesinin uygulanabilirliğinin dikkate alınmasını ister.

Bu nedenle kavramsal tasarım sırasında saha verilerinin yalnızca bir "çevre bilgisi" olarak toplanması yeterli değildir. Bu bilgiler, tasarım parametrelerine dönüştürülerek daha sonraki mühendislik çalışmalarına aktarılmalıdır.

Örneğin saha sismolojisine ilişkin veriler yalnızca bir rapor olarak kalmaz; ilgili tasarım depremi ve diğer sismik tasarım parametrelerinin belirlenmesine, bunlar da yapı ve ekipmanların tasarımına girdi oluşturur. Benzer şekilde soğutma suyu özellikleri, meteorolojik koşullar veya jeoteknik veriler de ilgili sistemlerin tasarım esaslarını etkileyebilir. IAEA'nın tasarım yaklaşımında her SSC için güvenlik fonksiyonları, yükler, dış ve iç tehlikeler, tasarım limitleri, güvenilirlik, sınıflandırma, çevresel koşullar, kodlar, yerleşim ve arayüzler gibi hususların tasarım esasının parçası olması bu bağlantının önemini gösterir.

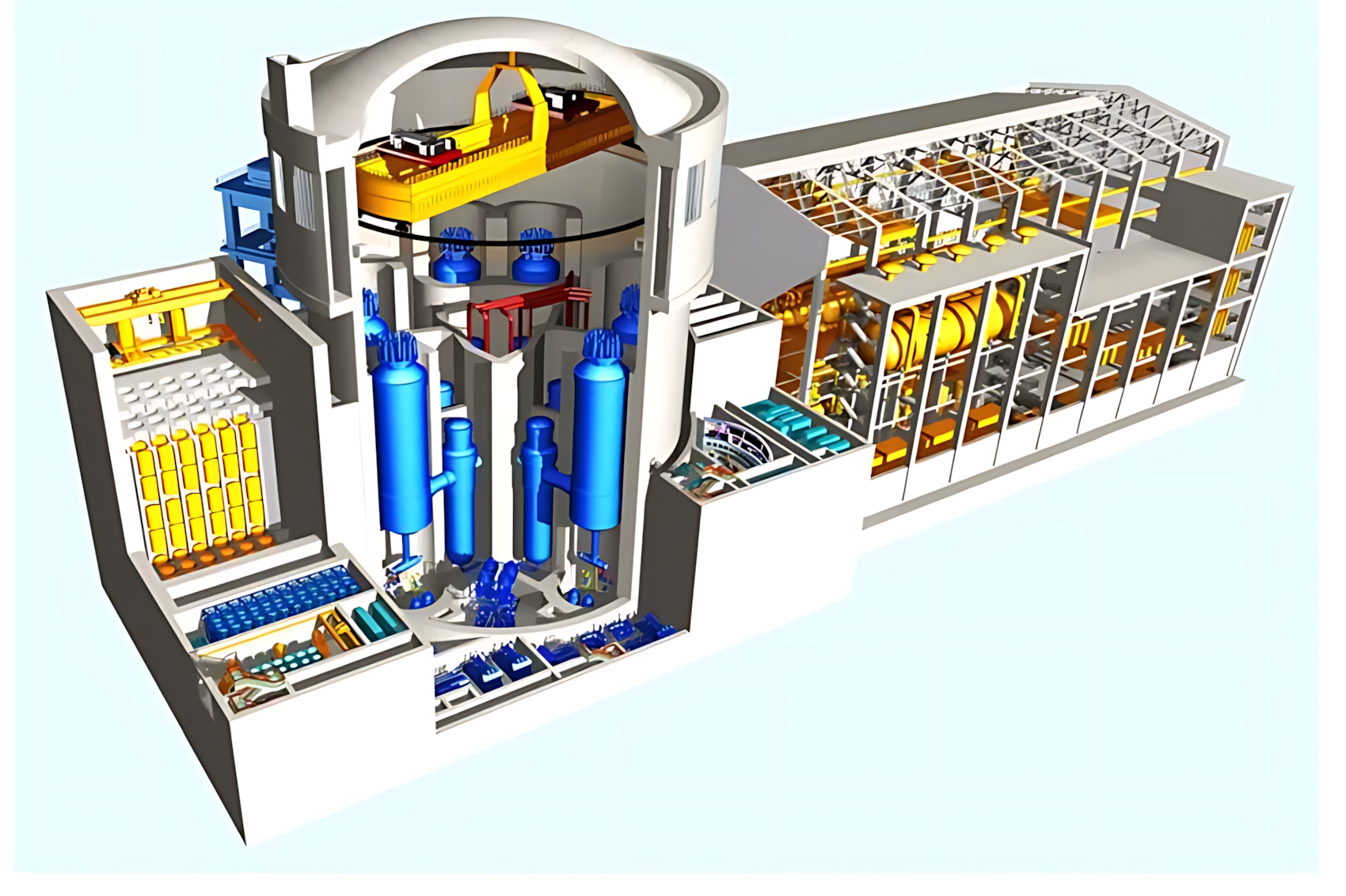

Genel Santral Konfigürasyonunun Oluşturulması

Kavramsal tasarımda santralin bütün ayrıntıları henüz belirlenmemiş olsa da ana tesis konfigürasyonu oluşturulur. Reaktör adası, türbin adası, yardımcı tesisler, elektrik tesisleri, soğutma suyu yapıları, atık yönetimi tesisleri ve diğer önemli yapıların genel ilişkileri bu aşamada değerlendirilebilir.

Bu çalışma yalnızca mimari bir yerleşim çalışması değildir. Binaların konumları; güvenlik fonksiyonlarının ayrılması, sistemler arasındaki bağlantılar, boru ve kablo güzergâhları, bakım erişimi, yangın ve diğer tehlikelere karşı koruma, inşaat sırası ve saha lojistiği gibi çok sayıda mühendislik konusu ile ilişkilidir.

IAEA'nın mühendislik süreçlerine ilişkin örneklerinde de sistem tasarımı, bina yerleşimi ve saha genel yerleşiminin proje koşullarına göre oluşturulması; daha sonra bu çıktıların sivil tasarıma, kompozit tasarıma, inşaat programına ve saha düzenlemesine girdi sağlaması açıklanmaktadır.

Tasarım Kriterlerinin Belirlenmesi

Kavramsal tasarımın en önemli çıktılarından biri, sonraki mühendislik çalışmalarını yönlendirecek tasarım kriterlerinin belirlenmesidir. Bu çerçeveyi sistematik biçimde ortaya koymak amacıyla Tasarım Kriterleri El Kitabı (Design Criteria Manual – DCM) gibi temel bir tasarım dokümanı kullanılabilir. DCM; genel tasarım kriterlerini, sistem tasarım gereksinimlerini ve diğer temel tasarım esaslarını bir araya getirerek sonraki tasarım aşamalarına ortak bir mühendislik temeli sağlar.

DCM, santralin tasarımında kullanılacak temel kriterlerin ve gereksinimlerin bir araya getirildiği kontrollü bir mühendislik dokümanı olarak düşünülebilir. Burada genel tasarım kriterleri, sistem tasarım kriterleri ve sınıflandırma kriterleri gibi farklı düzeylerdeki gereksinimler tanımlanabilir.

Bu nedenle DCM'nin hazırlanması yalnızca dokümanın yazılması anlamına gelmez. Gereksinimlerin belirlenmesi, ilgili disiplinler arasında uzlaştırılması, teknik inceleme, onay, yayın ve gerektiğinde kontrollü revizyon süreçlerinin de işletilmesi gerekir. Bu durum, önceki bölümlerde ele alınan tasarım girdisi kontrolü ve doküman kontrolü ile doğrudan bağlantılıdır.

Genel Tasarım Kriterleri (General Design Criteria), Sistem Tasarım Kriterleri (System Design Criteria) ve Sınıflandırma Kriterleri (Classification Criteria)

Kavramsal tasarım sırasında tasarım kriterlerinin farklı seviyelerde tanımlanması, genel gereksinimlerin daha sonra sistem ve bileşen gereksinimlerine dönüştürülmesini kolaylaştırır.

Böylece kavramsal tasarımda belirlenen genel ilkeler daha sonra sistem tasarımına, ekipman tasarımına ve ayrıntılı mühendislik hesaplarına aktarılabilir. Bu aktarımın kontrollü yapılması, gereksinimlerin tasarım çıktılarına kadar izlenebilmesi açısından önemlidir.

Teknik ve Ekonomik Fizibilite

Kavramsal tasarımın önemli amaçlarından biri de projenin yalnızca teknik olarak değil, ekonomik ve proje yönetimi açısından da gerçekleştirilebilir olup olmadığının değerlendirilmesidir.

Bu kapsamda ilk yatırım maliyeti, ana ekipmanların tedarik koşulları, mühendislik ve inşaat süresi, proje kaynakları, saha altyapısı, soğutma sistemi, şebeke bağlantısı ve diğer büyük maliyet kalemleri için başlangıç tahminleri oluşturulabilir.

Ancak bu aşamadaki maliyet ve takvim değerleri nihai proje maliyeti veya kesin inşaat takvimi olarak değerlendirilmemelidir. Tasarım ayrıntıları, tedarik kapsamı, saha koşulları ve proje sözleşmeleri geliştikçe bu tahminler de değişebilir.

Proje Kalite Sisteminin Erken Kurulması

Kavramsal tasarım aşamasında yalnızca teknik tasarımın değil, tasarımı yürütecek kalite güvence ve mühendislik kontrol sisteminin de kurulması gerekir. Bu kapsamda Proje Kalite Güvence Programı El Kitabı (Project QA Program Manual – PQPM) ile Mühendislik Prosedürleri El Kitabı (Engineering Procedures Manual – EPM), kavramsal tasarım aşamasında oluşturulan temel proje dokümanları arasında yer alabilir.

Bu yaklaşımın temel mantığı açıktır: Tasarım faaliyetleri daha sonra kontrol edilecekse, hangi kurallara göre hazırlanacağı ve hangi kalite kontrollerinden geçeceği en baştan tanımlanmalıdır. Dolayısıyla kalite sistemi tasarımın sonuna eklenen bir denetim mekanizması değil, tasarım sürecinin başlangıç koşullarından biridir.

Kavramsal Tasarımın Başlıca Çıktıları

Kavramsal tasarımın başlıca çıktıları; tasarım kriterleri, genel tasarım esasları, sistem tasarım kriterleri, sınıflandırma kriterleri, saha yerleşim planı, kalite güvence programı, bütçe ve proje takvimi, proje ve mühendislik prosedürleri, malzeme atama programları ile satın alma paketlerine ilişkin dokümanları içerebilir. Bu dokümanların adları, kapsamları ve hazırlanma biçimleri proje organizasyonuna, sözleşme modeline ve uygulanan mühendislik prosedürlerine göre değişebilir.

Kore Örneğinde Zamanlama

Belirli bir nükleer güç santrali projesine ilişkin örneklerde, ana sözleşmenin imzalanmasından Tasarım Kriterleri El Kitabı (Design Criteria Manual – DCM)'nın hazırlanmasına kadar yaklaşık 7–8 aylık bir kavramsal tasarım dönemi görülebilmektedir. Bu süre; proje organizasyonuna, sözleşme kapsamına, mevcut referans tasarıma ve yürütülen mühendislik iş akışına bağlıdır. Dolayısıyla evrensel bir nükleer santral kavramsal tasarım süresi olarak değerlendirilmemelidir.

Bu zaman aralığının anlamı yalnızca "DCM'nin sekiz ayda hazırlanması" değildir. Bu dönemde santralin tasarım konsepti, tasarım kriterleri, saha ve proje girdileri, kalite sistemi, mühendislik prosedürleri, bütçe, takvim ve tedarik planlamasının birlikte oluşturulması söz konusudur. Dolayısıyla kavramsal tasarım, sonraki temel ve detay tasarım çalışmalarının mühendislik başlangıç platformunu oluşturur.

Kavramsal Tasarımda Güvenlik Yaklaşımı

Nükleer santral tasarımında güvenlik gereksinimleri daha sonraki aşamalara bırakılmaz. Kavramsal tasarım sırasında güvenlik fonksiyonlarının nasıl yerine getirileceği, savunma-in-depth yaklaşımının tasarım mimarisine nasıl yansıtılacağı ve önemli dış ve iç tehlikelerin tasarım üzerindeki etkileri erken aşamada değerlendirilir.

IAEA'nın SSR-2/1 (Rev. 1) yaklaşımı, nükleer güç santralinin güvenliği açısından önemli yapı, sistem ve bileşenleri ile güvenlikle ilişkili prosedür ve organizasyonel süreçlerin tasarım gereksinimlerini tanımlamaktadır. Bu nedenle kavramsal tasarım, daha sonra yapılacak güvenlik analizlerinden bağımsız bir ön çalışma olarak değil, güvenlik tasarımının ilk yapı taşlarının oluşturulduğu aşama olarak görülmelidir.

Kavramsal Tasarımdan Temel Tasarıma Geçiş

Kavramsal tasarım tamamlandığında ortaya çıkan ürün, henüz santralin imalat veya inşaat için kullanılabilecek ayrıntılı tasarımı değildir. Bunun yerine sonraki mühendislik çalışmalarını yönlendirecek kontrollü bir başlangıç tasarım temeli oluşur.

Bu aşamada belirlenen genel tasarım kriterleri, sistem fonksiyonları, tesis yerleşimi, güvenlik yaklaşımı, saha tasarım parametreleri, kalite gereksinimleri ve proje prosedürleri daha sonraki temel tasarım çalışmalarının girdilerini oluşturur.

Böylece kavramsal tasarım, projenin "ne yapılacağını" genel hatlarıyla belirlediği aşamadan, sistemlerin hangi fonksiyonları nasıl yerine getireceğinin mühendislik düzeyinde tanımlanacağı temel tasarım aşamasına geçişi sağlar. Bir sonraki bölümde bu nedenle Temel Tasarım aşamasını; sistem tasarım kriterleri, P&ID'ler, genel yerleşim, güvenlik analizleri, hesaplar ve lisanslama dokümantasyonu ile birlikte ele almak gerekir.

Ön tasarım, kavramsal tasarımda oluşturulan genel teknik yaklaşımın daha ayrıntılı mühendislik çalışmalarıyla geliştirilmesini ve uygulanabilirliğinin sınanmasını sağlayan tasarım aşamasıdır. Bu aşamada santralin genel tasarım konsepti korunurken, sistemlerin, yapıların ve önemli bileşenlerin işlevleri ile temel teknik özellikleri daha belirgin hale getirilir.

Ön tasarımın temel amacı, kavramsal tasarımda ortaya konulan seçenekleri mühendislik açısından değerlendirmek, gerekli tasarım kararlarını olgunlaştırmak ve temel tasarıma geçiş için yeterli teknik altyapıyı oluşturmaktır. Bu nedenle ön tasarım, kavramsal tasarım ile temel tasarım arasında bir geçiş ve olgunlaştırma aşaması olarak değerlendirilebilir.

Kavramsal Tasarımdan Ön Tasarıma Geçiş

Kavramsal tasarımda santralin genel mimarisi, ana sistemleri, temel tasarım kriterleri ve saha ile ilişkisi belirlenmiş durumdadır. Ancak bu bilgiler, henüz sistemlerin bütün mühendislik gereksinimlerini ayrıntılı olarak tanımlamak için yeterli değildir.

Ön tasarım aşamasında bu genel bilgiler daha ayrıntılı teknik gereksinimlere dönüştürülmeye başlanır. Ana sistemlerin hangi güvenlik ve işletme fonksiyonlarını yerine getireceği, hangi performans koşullarında çalışacağı, diğer sistemlerle nasıl etkileşeceği ve hangi tasarım sınırları içerisinde kalacağı değerlendirilir.

Böylece tasarım sürecinde önemli bir geçiş gerçekleşir:

Ön Tasarımda Tasarım Seçeneklerinin Değerlendirilmesi

Kavramsal tasarım sırasında birden fazla teknik çözüm mümkün olabilir. Ön tasarım aşamasında bu seçenekler daha ayrıntılı mühendislik çalışmalarıyla karşılaştırılır. Amaç yalnızca teknik olarak mümkün olan çözümü bulmak değil; güvenlik, performans, güvenilirlik, işletilebilirlik, bakım, üretilebilirlik, inşa edilebilirlik ve maliyet açısından uygun tasarım çözümünü belirlemek ve gerekçelendirmektir.

Bu değerlendirme özellikle yeni veya değiştirilmiş teknolojilerin kullanıldığı tasarımlarda önem kazanır. Erken aşamada önemli tasarım seçeneklerinin belirlenmesi, daha sonraki detay tasarım aşamasında kapsamlı ve maliyetli değişikliklerin ortaya çıkma riskini azaltabilir. IAEA'nın ileri reaktör tasarımlarına ilişkin çalışmalarında da tasarım seçeneklerinin erken aşamalarda değerlendirilmesi ve teknik uygulanabilirliğin araştırma-geliştirme faaliyetleriyle desteklenmesi görülmektedir.

Sistem Fonksiyonlarının Netleştirilmesi

Ön tasarımın önemli faaliyetlerinden biri, santraldeki sistemlerin yerine getireceği fonksiyonların daha açık biçimde tanımlanmasıdır. Her sistemin yalnızca normal işletme koşullarındaki görevi değil, gerektiğinde güvenlik açısından üstleneceği işlevler de değerlendirilir.

Bu kapsamda sistemlerin normal işletme, beklenen işletme olayları ve tasarım esasları içerisinde değerlendirilen olaylar sırasında hangi işlevleri yerine getireceği; hangi giriş ve çıkışlara sahip olduğu; diğer sistemlerle hangi fiziksel ve işlevsel arayüzleri bulunduğu belirginleştirilir.

Özellikle güvenlik açısından önemli sistemlerde bu yaklaşım, ilerleyen tasarım aşamalarında ekipmanların sınıflandırılması, boyutlandırılması, yedeklilik ve çeşitlilik gereksinimleri, çevresel koşullar ve doğrulama faaliyetleri için temel oluşturur. IAEA'nın tasarım yaklaşımında güvenlik fonksiyonlarının, güvenlik sınıflandırmasının ve yapı, sistem ve bileşenlerin fonksiyonel ve performans gereksinimlerinin erken tasarım kararlarıyla ilişkilendirilmesi gerektiği belirtilmektedir.

Ön Boyutlandırma ve Mühendislik Hesapları

Ön tasarım aşamasında bütün ayrıntılı hesaplar tamamlanmış değildir. Bununla birlikte sistem ve bileşenlerin daha ileri tasarıma temel oluşturacak ön boyutlandırma ve mühendislik hesapları yapılır.

Bu çalışmalar; ekipman kapasitesi, akış hızları, basınç ve sıcaklık koşulları, ısı yükleri, elektriksel yükler, yapısal yükler ve benzeri parametrelerin belirlenmesini içerebilir. Hesapların kapsamı, santral tasarımına ve ilgili sistemin önemine göre değişir.

Ön hesapların amacı yalnızca sayısal değer üretmek değildir. Aynı zamanda kavramsal tasarımda yapılan varsayımların mühendislik açısından tutarlı olup olmadığını sınamaktır. Hesap sonuçları tasarım seçenekleri arasında karşılaştırma yapılmasına ve gerekli tasarım değişikliklerinin erken aşamada belirlenmesine yardımcı olur.

Saha Koşullarının Tasarıma Aktarılması

Ön tasarım aşamasında saha bilgileri daha somut tasarım parametrelerine dönüşmeye başlar. Deprem, meteoroloji, hidroloji, jeoloji, jeoteknik koşullar, soğutma suyu özellikleri ve diğer saha koşulları ilgili sistem ve yapıların tasarımını etkileyebilir.

Bu nedenle saha değerlendirmesi ile tasarım arasında doğrudan bir bilgi akışı bulunur. IAEA'nın saha değerlendirme yaklaşımında saha değerlendirmesinden elde edilen bilgilerin sahaya özgü tasarım esaslarının belirlenmesine ve bunların nükleer tesis tasarımında dikkate alınmasına yönelik bir süreç tanımlanmaktadır.

Örneğin sismik tasarım açısından ön tasarım aşamasında tasarım depremi, sismik sınıflandırma, uygulanacak standartlar ve yapısal sistemlerin genel özellikleri belirlenmeye başlanabilir. Daha sonra sismik talep ile yapısal kapasitenin karşılaştırılması ve gerekli tasarım değişiklikleri yapılabilir.

Güvenlik Değerlendirmelerinin Geliştirilmesi

Ön tasarım aşamasında güvenlik değerlendirmeleri de giderek daha somut hale gelir. Tasarımın hangi güvenlik fonksiyonlarını yerine getirmesi gerektiği, önemli olayların ve tehlikelerin tasarım üzerindeki etkileri ve güvenlik açısından önemli yapı, sistem ve bileşenlerin temel özellikleri değerlendirilir.

Bu aşamadaki güvenlik değerlendirmeleri, daha sonraki ayrıntılı güvenlik analizlerinin başlangıç temelini oluşturabilir. Amaç, tasarımın güvenlik açısından kabul edilebilir olup olmadığını erken aşamada değerlendirmek ve gerekirse tasarım kararlarını değiştirmektir.

Bu yaklaşım özellikle önemlidir; çünkü güvenlik açısından önemli bir tasarım kararının çok geç değiştirilmesi, yalnızca tek bir ekipmanı değil, onunla ilişkili yapı, sistem, borulama, elektrik, enstrümantasyon ve kontrol tasarımlarını da etkileyebilir.

Ön Tasarımda Sistemler Arası Arayüzler

Sistemlerin tek tek tasarlanması yeterli değildir. Ön tasarım aşamasında sistemler arasındaki fiziksel ve işlevsel arayüzlerin de belirginleştirilmesi gerekir.

Bir sistemin başka bir sistemden aldığı enerji, soğutma, sinyal, akışkan veya kontrol komutu; diğer sistemin çalışma koşullarını doğrudan etkileyebilir. Benzer şekilde bir ekipmanın yerleşimi, borulama veya kablo güzergâhı başka bir sistemin tasarımını değiştirebilir.

Bu nedenle ön tasarım aşamasında sistemlerin birbirlerinden bağımsız tasarlanması yerine, santral bütünündeki teknik etkileşimlerinin ortaya çıkarılması gerekir.

Genel Yerleşimin Geliştirilmesi

Kavramsal tasarımda oluşturulan genel saha yerleşimi ve bina konfigürasyonu, ön tasarım aşamasında daha ayrıntılı hale getirilir. Ana yapıların birbirleriyle ilişkileri, ekipmanların yaklaşık yerleşimleri, önemli boru ve kablo güzergâhları ile erişim ve bakım ihtiyaçları daha ayrıntılı biçimde değerlendirilir.

Bu çalışmaların sonuçları daha sonra sivil, mimari, yapısal, mekanik, elektrik ve enstrümantasyon-kontrol tasarımlarına girdi oluşturabilir. IAEA'nın yüksek düzey mühendislik sürecinde de proje koşullarına göre sistem tasarımı, bina yerleşimi ve saha genel yerleşiminin oluşturulmasının; sivil tasarım, bileşik tasarım ve inşaat planlamasına girdi sağladığı belirtilmektedir.

Ön Tasarımın Başlıca Çıktıları

Ön tasarımın çıktıları projeye ve kullanılan tasarım metodolojisine göre değişebilir. Ancak genel olarak aşağıdaki türde mühendislik bilgileri oluşturulmaya başlanır:

Ön Tasarımın Tasarım Kontrolü Açısından Önemi

Ön tasarım aşamasında oluşturulan bilgiler henüz nihai tasarım değildir. Bununla birlikte bu bilgiler, temel tasarımın ve daha sonra detay tasarımın önemli girdilerini oluşturacağından, bunların da kontrollü bir mühendislik süreci içerisinde hazırlanması gerekir.

Tasarım girdilerinin izlenebilir olması, kullanılan varsayımların kayıt altına alınması, hesapların kontrol edilmesi, disiplinler arası incelemelerin gerçekleştirilmesi ve önemli tasarım kararlarının gerekçelendirilmesi bu aşamada da önem taşır.

Özellikle ön tasarımda alınan bir karar daha sonra birçok tasarım dokümanına aktarılabileceğinden, erken tasarım kararlarının kontrolü ilerleyen aşamalarda ortaya çıkabilecek değişiklik ihtiyacını ve buna bağlı etkileri azaltabilir.

Ön Tasarımdan Temel Tasarıma Geçiş

Ön tasarım tamamlandığında santralin ana teknik mimarisi ve sistemlerin temel fonksiyonları daha belirgin hale gelmiş olur. Tasarım seçenekleri daraltılmış, önemli tasarım parametreleri değerlendirilmiş, saha koşulları tasarıma aktarılmış ve sistemler arasındaki temel arayüzler tanımlanmıştır.

Ancak henüz bütün sistemlerin ayrıntılı mühendislik tasarımı tamamlanmış değildir. Bir sonraki aşamada bu bilgiler kullanılarak sistemlerin fiziksel ve işlevsel gereksinimleri daha kesin biçimde tanımlanacak; hesaplar, analizler, sistem şemaları, genel yerleşimler, teknik şartnameler ve güvenlik dokümantasyonu geliştirilecektir.

Böylece ön tasarım, kavramsal tasarımda belirlenen genel çerçeveyi temel tasarımın ayrıntılı mühendislik çalışmalarına aktarılabilecek teknik bir temele dönüştürür. Sonraki aşamada bu nedenle Temel Tasarım; sistem tasarım kriterleri, genel yerleşim, borulama ve enstrümantasyon şemaları, elektrik tek hat şemaları, güvenlik analizleri, mühendislik hesapları ve teknik şartnameler üzerinden ele alınacaktır.

Temel tasarım, kavramsal ve ön tasarım aşamalarında oluşturulan genel tasarım yaklaşımının, sistem, yapı ve bileşenlerin fiziksel ve işlevsel gereksinimlerini tanımlayan kapsamlı bir mühendislik tasarımına dönüştürüldüğü aşamadır. Bu aşamada santralin ana sistemlerinin nasıl çalışacağı, hangi performans koşullarını karşılayacağı, hangi tasarım sınırları içerisinde kalacağı ve diğer sistemlerle nasıl etkileşeceği daha kesin biçimde belirlenir.

Temel tasarım, detay tasarımın doğrudan teknik temelini oluşturur. Bu nedenle bu aşamada alınan kararlar yalnızca mühendislik hesaplarını değil; ekipman seçimini, satın alma şartnamelerini, inşaat tasarımını, güvenlik analizlerini, elektrik ve kontrol sistemlerini, yapı tasarımını ve lisanslama dokümantasyonunu da etkiler.

Tasarımın bu aşamasında amaç, bütün ayrıntıları henüz son haline getirmek değildir. Amaç; tasarımın güvenlik, performans, güvenilirlik, işletilebilirlik, bakım, üretilebilirlik ve inşa edilebilirlik açısından yeterli teknik temele ulaştırılması ve sonraki detay tasarım çalışmalarının kontrollü biçimde yürütülebilmesidir.

Temel Tasarımın Başlangıç Girdileri

Temel tasarım, önceki aşamalarda oluşturulan tasarım bilgilerinin kontrollü biçimde bir araya getirilmesiyle başlar. Kavramsal ve ön tasarım sonuçları, saha özellikleri, lisanslama gereksinimleri, tasarım kriterleri, kodlar ve standartlar, işletme ve bakım gereksinimleri ile güvenlik değerlendirmeleri bu aşamanın başlıca girdilerini oluşturur.

Sistem ve Yapıların Fiziksel Gereksinimlerinin Tanımlanması

Temel tasarım aşamasında sistemlerin yalnızca ne işe yaradığı değil, aynı zamanda hangi fiziksel koşullarda ve hangi sınırlar içerisinde çalışacağı belirlenir. Ekipman kapasitesi, basınç, sıcaklık, akış, elektriksel yük, çevresel koşullar, sismik yükler ve diğer tasarım parametreleri ilgili sistem ve bileşenlerin tasarımına aktarılır.

Bu bilgiler daha sonra ekipmanların boyutlandırılması, malzeme seçimi, borulama, elektrik sistemleri, yapı tasarımı ve enstrümantasyon ve kontrol sistemlerinin geliştirilmesi için kullanılır.

Özellikle güvenlik açısından önemli yapı, sistem ve bileşenlerde tasarım gereksinimlerinin güvenlik fonksiyonlarıyla doğrudan ilişkilendirilmesi gerekir. Güncel IAEA tasarım gereksinimleri, güvenlik açısından önemli yapı, sistem ve bileşenlerin güvenli işletmeyi ve olayların önlenmesi veya sonuçlarının azaltılmasını sağlayacak şekilde tasarlanmasını esas almaktadır.

Sistemlerin İşlevsel Gereksinimlerinin Belirlenmesi

Fiziksel gereksinimlerin yanında her sistem için işlevsel gereksinimler (functional requirements) tanımlanır. İşlevsel gereksinimler, sistemin hangi koşullarda hangi görevi yerine getirmesi gerektiğini ortaya koyar.

Örneğin bir güvenlik sisteminin yalnızca mevcut olması yeterli değildir. Sistemin hangi olayda devreye gireceği, hangi güvenlik fonksiyonunu gerçekleştireceği, gerekli kapasiteyi ne kadar süreyle sağlayacağı, hangi koşullarda çalışacağı ve diğer sistemlerle hangi arayüzlere sahip olacağı belirlenmelidir.

Bu yaklaşım, tasarımın ilerleyen aşamalarında ekipmanların, kontrol mantıklarının, elektrik beslemelerinin, borulama bağlantılarının ve ölçüm sistemlerinin belirlenmesine temel oluşturur.

Genel Yerleşim Çizimlerinin Geliştirilmesi

Temel tasarım sırasında santralin genel yerleşimi daha ayrıntılı mühendislik bilgileriyle geliştirilir. Genel Yerleşim Çizimleri (General Arrangement Drawings – GA Drawings), yapıların, ana ekipmanların ve önemli sistemlerin fiziksel ilişkilerini göstermeye başlar.

Bu çizimler yalnızca mimari yerleşimi göstermek için kullanılmaz. Ekipmanların erişilebilirliği, bakım alanları, boru ve kablo güzergâhları, ekipmanlar arasındaki mesafeler, güvenlik açısından önemli fiziksel ayrımlar ve inşaat gereksinimleri de bu tasarım çalışmalarında dikkate alınır.

Bu nedenle genel yerleşim, mekanik, elektrik, yapı, mimari ve enstrümantasyon ve kontrol disiplinleri arasında önemli bir disiplinler arası tasarım arayüzü oluşturur.

Elektrik Sistemlerinin Temel Tasarımı

Elektrik sistemlerinin temel tasarımında santralin normal işletme ve güvenlik açısından gerekli elektriksel ihtiyaçları belirlenir. Ana elektrik dağıtım yapısı, güvenlik açısından önemli elektrik sistemleri, acil durum güç kaynakları ve ilgili elektriksel bağlantılar arasındaki temel ilişkiler ortaya konur.

Bu kapsamda Elektrik Tek Hat Şemaları (Electrical Single Line Diagrams – SLD) önemli tasarım çıktılarından biridir. Tek hat şemaları, elektrik sistemlerinin ana bağlantılarını ve enerji dağıtım yapısını sadeleştirilmiş bir gösterimle ortaya koyar.

Elektrik sistemlerinin tasarımında güvenlik sınıflandırması, yedeklilik, ayrılma, bağımsızlık, çevresel koşullar ve güvenilirlik gibi kriterler de dikkate alınabilir. IAEA'nın elektrik güç sistemleri için yayımladığı güvenlik kılavuzları da güvenlik açısından önemli elektrik sistemlerinin tasarımında güvenlik gereksinimlerinin ve sistemler arası ilişkilerin dikkate alınmasını desteklemektedir.

Boru ve Enstrümantasyon Şemalarının Geliştirilmesi

Temel tasarımın en önemli teknik çıktılarından biri Boru ve Enstrümantasyon Şemalarıdır (Piping and Instrumentation Diagrams – P&ID). P&ID'ler sistemlerin borulama yapısını, ana ekipmanlarını, vanalarını, ölçüm noktalarını ve kontrol bağlantılarını belirli bir ayrıntı düzeyinde gösterir.

Bu şemalar daha sonra ayrıntılı borulama tasarımının, ekipman seçimlerinin, enstrümantasyon ve kontrol sistemlerinin ve çeşitli mühendislik hesaplarının önemli girdileri haline gelir.

P&ID'lerin hazırlanması aynı zamanda sistem fonksiyonları ile fiziksel tasarım arasındaki bağlantının kurulmasını sağlar. Bu nedenle P&ID'ler yalnızca çizim dokümanı değil, sistem tasarımının işlevsel ve fiziksel özelliklerini bir arada gösteren mühendislik araçlarıdır.

Kontrol Mantığının Tanımlanması

Sistemlerin fiziksel tasarımıyla birlikte kontrol ve koruma fonksiyonlarının temel mantığı da belirlenmeye başlanır. Kontrol Mantığı Şemaları (Control Logic Diagrams), ölçüm sinyalleri, kontrol komutları, otomatik başlatma ve durdurma işlevleri ile koruma mantığının temel ilişkilerini gösterir.

Bu aşamadaki kontrol mantığı daha sonra ayrıntılı enstrümantasyon ve kontrol tasarımına, yazılım gereksinimlerine, giriş-çıkış listelerine ve ekipman bağlantılarına temel oluşturabilir.

Özellikle dijital kontrol sistemlerinde donanım, yazılım, enstrümantasyon ve güvenlik fonksiyonları arasındaki ilişkilerin erken aşamada belirlenmesi önemlidir. Güvenlik açısından önemli dijital sistemlerde tasarım doğrulaması, bağımsızlık ve uygun yazılım geliştirme süreçleri ayrıca değerlendirilir.

Sistem ve Yapısal Hesaplar

Temel tasarım aşamasında sistemlerin ve yapıların tasarım gereksinimlerini karşılayıp karşılamadığını göstermek için mühendislik hesapları gerçekleştirilir. Bunlar sistemin niteliğine göre termohidrolik, mekanik, yapısal, sismik, elektriksel, nükleer, ısıl ve diğer mühendislik hesaplarını içerebilir.

Hesapların amacı yalnızca bir tasarım parametresi belirlemek değildir. Aynı zamanda tasarımın belirlenen limitler içerisinde çalışabileceğini ve güvenlik açısından önemli gereksinimleri karşılayabildiğini göstermektir.

IAEA'nın güvenlik analizine ilişkin güncel yaklaşımında da güvenlik analizlerinden elde edilen sonuçların ekipman boyutlandırması, kapasite, başlatma ve sonlandırma değerleri ile çalışma koşulları gibi tasarım gereksinimlerini belirlemede kullanılabileceği belirtilmektedir. Ayrıca güvenlik analizi ile tasarım arasında yinelemeli bir ilişki kurulması öngörülmektedir.

Güvenlik ve Radyasyondan Korunma Analizleri

Temel tasarım sırasında güvenlik değerlendirmeleri daha ayrıntılı bir düzeye taşınır. Tasarımın çeşitli işletme durumları ve varsayılan başlatıcı olaylar karşısındaki davranışı incelenir; güvenlik fonksiyonlarının yeterliliği ve tasarım marjları değerlendirilir.

Bu kapsamda Güvenlik Analizi (Safety Analysis), Deterministik Güvenlik Analizi (Deterministic Safety Analysis) ve gerekli durumlarda Olasılıksal Güvenlik Değerlendirmesi (Probabilistic Safety Assessment – PSA) gibi yöntemler kullanılabilir.

Radyasyondan korunma açısından ise normal işletme ve kaza koşullarında personel ve halkın maruz kalabileceği radyasyon dozları ile radyoaktif salımların kontrolüne ilişkin tasarım özellikleri değerlendirilir. IAEA, güvenlik analizlerinin tasarım süreci boyunca yürütülmesini ve tasarım ilerledikçe kapsam ve ayrıntı düzeyinin artırılmasını öngörmektedir.

Sismik Tasarım ve Sismik Rapor

Nükleer güç santrallerinde sismik tasarım, saha özellikleri ile yapı, sistem ve bileşenlerin tasarımı arasında doğrudan bağlantı kurar. Temel tasarım aşamasında sismik tasarım esasları, tasarım yükleri, sismik sınıflandırma ve ilgili yapıların ve ekipmanların sismik performans gereksinimleri belirginleştirilir.

Bu çalışmaların sonuçları Sismik Rapor (Seismic Report) ve ilgili yapısal ve ekipman tasarım hesaplarına aktarılır. Sismik tasarım yalnızca binaların dayanımını değil, güvenlik açısından önemli ekipmanların ve bağlantıların tasarımını da etkileyebilir.

Sistem İşlev Tanımlarının Oluşturulması

Temel tasarım aşamasında önemli sistemler için Sistem İşlev Tanımı (System Functional Description – SFD) hazırlanabilir. Bu doküman, sistemin amacı, işlevleri, çalışma koşulları, temel tasarım özellikleri ve diğer sistemlerle ilişkileri hakkında kontrollü bir teknik açıklama sağlar.

Sistem İşlev Tanımı; P&ID, kontrol mantığı, sistem hesapları, ekipman şartnameleri ve diğer tasarım dokümanları arasında bağlantı kurulmasına yardımcı olur. Böylece bir sistemin farklı disiplinler tarafından hazırlanan dokümanlarında aynı temel işlevsel yaklaşımın korunması sağlanabilir.

Ön Güvenlik Analiz Raporu ve Çevresel Rapor

Temel tasarım aşamasının önemli çıktılarından biri, Ön Güvenlik Analiz Raporu (Preliminary Safety Analysis Report – PSAR) ve proje kapsamına göre ilgili Çevresel Rapor (Environmental Report – ER) dokümantasyonudur.

Ön Güvenlik Analiz Raporu, santralin tasarımının güvenlik açısından nasıl yapılandırıldığını, önemli güvenlik sistemlerini, tasarım esaslarını, güvenlik analizlerinin sonuçlarını ve ilgili teknik gerekçeleri düzenleyici incelemeye sunulabilecek bir dokümantasyon çerçevesinde bir araya getirir.

Ancak PSAR'ın içeriği, adı ve lisanslama sürecindeki hukuki statüsü ülkenin düzenleyici sistemi ve lisanslama mevzuatına göre değişebilir. Bu nedenle belirli bir ülkeye ait PSAR terminolojisinin bütün nükleer programlar için evrensel bir lisanslama aşaması olarak değerlendirilmesi doğru değildir.

Satın Alma ve Yapım Şartnameleri

Temel tasarım yalnızca mühendislik raporları üretmez; tedarik ve inşaat süreçlerinin başlayabilmesi için gerekli teknik şartların da tanımlanmasına olanak sağlar.

Satın Alma Şartnameleri (Purchase Specifications), tedarik edilecek ekipman ve malzemelerin teknik gereksinimlerini tanımlar. Yapım Şartnameleri (Construction Specifications) ise ilgili inşaat faaliyetlerinin tasarım gereklerine uygun olarak gerçekleştirilmesi için gerekli teknik koşulları ortaya koyar.

Bu nedenle temel tasarım ile tedarik ve inşaat arasında doğrudan bir bilgi akışı bulunur:

Mühendislik Kalite Güvence Programı

Temel tasarımın kapsamı büyüdükçe mühendislik faaliyetlerinin kalite kontrolü daha da önemli hale gelir. Bu nedenle Mühendislik Kalite Güvence Programı El Kitabı (Engineering QA Program Manual), tasarım faaliyetlerinin belirlenmiş kalite gereksinimleri doğrultusunda yürütülmesini destekleyen temel dokümanlardan biri olabilir.

Tasarım hesaplarının kontrolü, tasarım doğrulaması, disiplinler arası incelemeler, doküman kontrolü, kayıtların korunması ve tasarım değişikliklerinin yönetimi gibi faaliyetler bu kalite sisteminin farklı unsurlarını oluşturabilir.

Güncel IAEA yaklaşımında tasarımın analiz, doğrulama ve inceleme faaliyetleriyle birlikte yürütülmesi ve güvenlik açısından önemli tasarım faaliyetlerinin uygun bir yönetim sistemi altında gerçekleştirilmesi öngörülmektedir.

Temel Tasarımın Başlıca Çıktıları

Temel tasarım aşamasının çıktıları proje organizasyonuna, reaktör teknolojisine ve ülkenin lisanslama sistemine göre değişebilir. Aşağıdaki liste, burada ele alınan tasarım metodolojisindeki başlıca çıktıları göstermektedir.

Temel Tasarımda Tasarım Kontrolü

Temel tasarımın kapsamının genişlemesiyle birlikte tasarım dokümanları arasındaki ilişkilerin kontrol edilmesi kritik hale gelir. Bir sistemin P&ID'sinde yapılan değişiklik, ilgili ekipman şartnamesini, hesapları, kontrol mantığını, elektrik bağlantılarını, yerleşim çizimlerini ve güvenlik analizlerini etkileyebilir.

Bu nedenle temel tasarımda tasarım arayüzlerinin, doküman revizyonlarının, tasarım girdilerinin ve tasarım değişikliklerinin birlikte kontrol edilmesi gerekir. Önceki bölümlerde ele alınan bağımsız tasarım doğrulaması da bu aşamada özellikle önem kazanır.

Temel Tasarımın Güvenlik Açısından Önemi

Temel tasarım aşaması, nükleer güvenlik açısından özellikle önemlidir; çünkü santralin güvenlik mimarisinin önemli bölümü bu aşamada somutlaşır. Güvenlik fonksiyonları ile sistem gereksinimleri ilişkilendirilir, önemli yapı, sistem ve bileşenlerin özellikleri belirlenir ve güvenlik analizleri tasarım geliştirme sürecine geri besleme sağlar.

IAEA'nın güncel tasarım gereksinimleri, tasarımın yalnızca normal işletme koşullarını değil, güvenliği etkileyebilecek olayların önlenmesini ve sonuçlarının azaltılmasını da kapsamasını öngörmektedir. Güvenlik değerlendirmelerinin tasarımın erken aşamalarından itibaren başlatılması ve tasarım geliştikçe kapsam ve ayrıntısının artırılması gerektiği de ayrıca vurgulanmaktadır.

Belirli Proje Örneğinde Zamanlama

Burada kullanılan tasarım organizasyonunda, Tasarım Kriterleri El Kitabı'nın (Design Criteria Manual – DCM) oluşturulmasından Ön Güvenlik Analiz Raporu / Çevresel Rapor (PSAR / ER) dokümantasyonuna kadar olan temel tasarım dönemi için yaklaşık 12–14 aylık bir süre verilmektedir. Bu süre, belirli bir nükleer güç projesinin mühendislik planlamasına ait bir örnektir ve bütün nükleer santraller için geçerli standart bir temel tasarım süresi olarak değerlendirilmemelidir.

Gerçek proje süreleri; reaktör teknolojisine, tasarımın olgunluk düzeyine, standart tasarımın daha önce ne ölçüde geliştirilmiş olduğuna, saha koşullarına, lisanslama yaklaşımına, tedarik modeline ve proje organizasyonuna bağlı olarak önemli ölçüde değişebilir.

Temel Tasarımdan Detay Tasarıma Geçiş

Temel tasarım tamamlandığında santralin ana sistemleri, güvenlik fonksiyonları, genel yerleşimi, temel ekipman gereksinimleri, mühendislik hesapları, güvenlik değerlendirmeleri ve tedarik gereksinimleri önemli ölçüde tanımlanmış olur. Ancak bunlar henüz bütün imalat ve saha montaj ayrıntılarını içermez.

Detay tasarım aşamasında bu temel bilgiler kullanılarak ekipman, borulama, kablolama, yapısal elemanlar, enstrümantasyon ve kontrol sistemleri ile diğer mühendislik disiplinlerinin ayrıntılı çizimleri, hesapları, şartnameleri ve uygulama dokümanları hazırlanacaktır.

Böylece temel tasarım, önceki aşamalarda oluşturulan genel tasarım konseptini lisanslama, güvenlik analizi, tedarik, imalat ve inşaat süreçlerine girdi sağlayabilecek kapsamlı bir mühendislik temeline dönüştürür. Bir sonraki aşamada ise bu temel, Detay Tasarım kapsamında ekipman, borulama, elektrik, enstrümantasyon ve kontrol, yapı, mimari ve diğer disiplinlerin ayrıntılı tasarım dokümanlarına dönüştürülecektir.

Detay tasarım, temel tasarım aşamasında belirlenen sistem, yapı ve bileşen gereksinimlerinin satın alma, imalat, inşaat, işletmeye alma ve işletme faaliyetlerinde doğrudan kullanılabilecek ayrıntılı mühendislik dokümanlarına dönüştürüldüğü aşamadır. Bu aşamada artık yalnızca sistemin nasıl çalışacağı değil, sistemin hangi ekipmanlardan oluşacağı, bu ekipmanların nerede bulunacağı, nasıl bağlanacağı, nasıl üretileceği, nasıl monte edileceği ve nasıl test edileceği de ayrıntılı olarak tanımlanır.

Detay tasarım, temel tasarımın yerine geçen yeni bir tasarım yaklaşımı değildir. Temel tasarımda oluşturulan gereksinimlerin ve tasarım kararlarının daha yüksek ayrıntı düzeyine taşınmasıdır. Bu nedenle detay tasarımın başlangıcında tasarım girdileri, tasarım kriterleri, güvenlik analizleri, sistem fonksiyonları, ekipman gereksinimleri ve arayüzler zaten tanımlanmış olmalıdır.

Bununla birlikte detay tasarım tamamen mekanik bir "uygulama çizimi üretme" faaliyeti de değildir. Tasarım ilerledikçe tedarikçi bilgileri, üretim kısıtları, saha koşulları, inşaat gereksinimleri ve tasarım doğrulamalarından elde edilen sonuçlar tasarıma geri besleme sağlayabilir. Bu nedenle detay tasarım sırasında da kontrollü tasarım değişiklikleri yapılabilir.

Temel Tasarımdan Detay Tasarıma Geçiş

Temel tasarımda sistemlerin fonksiyonları, temel boyutlandırmaları, güvenlik gereksinimleri, genel yerleşimleri, ana ekipmanları ve mühendislik kriterleri belirlenmiştir. Detay tasarımda ise bu bilgiler disiplinler tarafından ayrıntılı mühendislik çıktılarının hazırlanmasında kullanılır.

Örneğin temel tasarımda bir borulama sisteminin işlevi, tasarım debisi, basıncı ve sıcaklığı belirlenmiş olabilir. Detay tasarımda ise bu bilgiler kullanılarak boru çapları, malzemeler, et kalınlıkları, boru güzergâhları, bağlantılar, vanalar, destekler, kaynak noktaları ve gerilme analizleri belirlenebilir.

Detay Tasarımın Disiplinler Arası Yapısı

Detay tasarım, çok sayıda mühendislik disiplininin eş zamanlı çalışmasını gerektirir. Mekanik, nükleer, inşaat, yapısal, mimari, elektrik, enstrümantasyon ve kontrol, HVAC, yangından korunma, radyasyondan korunma ve diğer uzmanlık alanları aynı tesis üzerinde birbirleriyle sürekli etkileşim halindedir.

Bu nedenle bir disiplinin hazırladığı ayrıntılı tasarımın diğer disiplinler tarafından kullanılabilir olması gerekir. Bir ekipmanın yerinin değiştirilmesi örneğin borulama, kablo güzergâhı, yapı tasarımı, havalandırma ve bakım erişimi üzerinde etkiler yaratabilir.

Bu durum, daha önce ele alınan tasarım arayüzlerinin kontrolünün detay tasarım aşamasında neden özellikle önemli olduğunu gösterir.

Mimari ve Yapısal Detay Tasarımı

Detay tasarım aşamasında binaların ve yapıların geometrik ve yapısal özellikleri ayrıntılı biçimde belirlenir. Mimari Çizimler (Architectural Drawings), kat planları, kesitler, görünüşler ve çeşitli yapı detaylarını içerirken; Yapısal Çizimler (Structural Drawings) betonarme elemanlar, donatı, çelik yapılar, gömülü parçalar ve diğer yapısal bileşenlerin ayrıntılarını tanımlar.

Bu çizimler yalnızca yapının geometrisini ortaya koymaz. Ekipman yerleşimleri, boru ve kablo geçişleri, bakım açıklıkları, kaldırma ekipmanları, yangın bölmeleri, radyasyon kalkanları ve diğer sistemlerle olan fiziksel arayüzler de tasarımın bir parçasıdır.

Nükleer güvenlik açısından önemli yapıların tasarımında ayrıca sismik yükler, iç ve dış tehlikeler, çevresel koşullar ve ilgili güvenlik sınıfına ilişkin tasarım gereksinimleri dikkate alınır.

Boru Sistemlerinin Ayrıntılı Tasarımı

Detay tasarımın en yoğun mühendislik alanlarından biri borulama tasarımıdır. Temel tasarımda belirlenen sistem fonksiyonları ve tasarım parametreleri kullanılarak boru hatlarının ayrıntılı güzergâhları, çapları, malzemeleri, bağlantıları ve destekleri belirlenir.

Alan Borulama Çizimleri (Area Piping Drawings), belirli bir tesis bölgesindeki boru sistemlerinin fiziksel yerleşimini gösterir. Boru İzometrik Çizimleri (Piping Isometric Drawings) ise boru hatlarının üç boyutlu geometrik özelliklerini, bağlantılarını ve imalat için gerekli bilgileri ayrıntılı biçimde ortaya koyar.

Boru sistemlerinin tasarımında yalnızca akışkanın taşınması değil; sıcaklık değişimleri, basınç yükleri, sismik yükler, titreşim, termal genleşme, ekipman bağlantıları ve destek sistemleri de değerlendirilir.

Boru Gerilme Analizi

Boru Gerilme Analizi (Piping Stress Analysis), boru sistemlerinin işletme ve tasarım koşulları altında maruz kaldıkları yüklerin değerlendirilmesini sağlar.

Bu analizlerde iç basınç, sıcaklık etkileri, ağırlık, termal genleşme, sismik etkiler ve ilgili diğer yükler dikkate alınabilir. Amaç boru sisteminin ve bağlantılı ekipmanların belirlenen tasarım limitleri içerisinde kalmasını sağlamaktır.

Boru gerilme analizinin sonuçları yalnızca boru çapını veya malzemesini doğrulamakla sınırlı değildir. Boru Destek Tasarımı (Pipe Support Design), ekipman nozullarına aktarılan yükler ve yapı ile olan bağlantılar da bu analizlerin sonuçlarından etkilenebilir.

Ekipman, Hat ve Vana Listeleri

Detay tasarımda tesisin çok sayıdaki ekipman ve bileşeninin sistematik biçimde tanımlanması gerekir. Bu amaçla Ekipman Listesi (Equipment List), Hat Listesi (Line List) ve Vana Listesi (Valve List) gibi kontrollü mühendislik kayıtları oluşturulur.

Bu listeler ekipmanın veya hattın yalnızca adını ve numarasını içermez. Projenin ihtiyaçlarına bağlı olarak tasarım koşulları, malzeme, kapasite, basınç, sıcaklık, sınıflandırma, bağlantılar, izolasyon gereksinimleri ve diğer teknik bilgiler de bu kayıtlarla ilişkilendirilebilir.

Böylece tek bir ekipman veya boru hattı; P&ID, hesap, şartname, çizim, satın alma dokümanı, imalat kaydı, test raporu ve işletme dokümanı arasında izlenebilir hale gelir.

Elektrik Sistemlerinin Ayrıntılı Tasarımı

Temel tasarımda oluşturulan elektrik mimarisi, detay tasarım aşamasında daha ayrıntılı elektrik dokümanlarına dönüştürülür. Elektrik panoları, kablolar, kablo tavaları, kablo kanalları, bağlantılar, koruma sistemleri ve ekipman beslemeleri ayrıntılı olarak belirlenir.

Elektrik Şemaları (Electrical Schematics), ekipmanların ve elektrik devrelerinin ayrıntılı bağlantılarını gösterirken; Kablo Çizelgeleri (Cable Schedules) kabloların kaynak ve hedef bilgileri ile ilgili teknik özelliklerini takip etmeye yardımcı olur.

Kablo Sonlandırma Dokümanları (Cable Termination Documents) ise kabloların saha ekipmanlarına, panolara ve diğer bağlantı noktalarına nasıl bağlanacağını tanımlar.

Enstrümantasyon ve Kontrol Sistemlerinin Ayrıntılı Tasarımı

Enstrümantasyon ve Kontrol (Instrumentation and Control – I&C) tasarımında ölçüm, kontrol, koruma ve izleme fonksiyonları ayrıntılı mühendislik düzeyine taşınır.

Bu kapsamda Döngü Şemaları (Loop Diagrams), enstrüman bağlantıları, sinyal yolları, giriş-çıkış bağlantıları, kontrol panoları ve ilgili fonksiyonel bağlantılar ayrıntılı olarak tanımlanır.

Özellikle güvenlik açısından önemli kontrol ve koruma sistemlerinde bağımsızlık, yedeklilik, ayrılma, çevresel koşullar ve arıza durumlarındaki davranış gibi tasarım özellikleri dikkate alınır. Dijital sistemlerde donanım ve yazılım arasındaki arayüzler de ayrıntılı tasarımın önemli bir parçasıdır.

Havalandırma ve İklimlendirme Sistemlerinin Tasarımı

Isıtma, Havalandırma ve İklimlendirme (Heating, Ventilation and Air Conditioning – HVAC) sistemleri, yalnızca personelin konforunu sağlamak amacıyla tasarlanmaz. Nükleer tesislerde belirli alanların sıcaklık, basınç, hava akışı, filtrasyon ve çevresel koşullarının kontrol edilmesi güvenlik ve ekipman performansı açısından da önem taşıyabilir.

Detay tasarımda HVAC kanallarının güzergâhları, fanlar, filtreler, damperler, ekipman bağlantıları ve ilgili kontrol elemanları ayrıntılandırılır. HVAC Yerleşim Çizimleri (HVAC Layout Drawings) ve Kanal Detay Çizimleri (Duct Detail Drawings) bu faaliyetlerin temel çıktıları arasında yer alabilir.

Radyasyondan Korunma ve ALARA Tasarım İncelemesi

Detay tasarım aşamasında radyasyondan korunma gereksinimleri de fiziksel tasarıma daha ayrıntılı biçimde aktarılır. Özellikle radyasyon kaynaklarının bulunduğu alanların yerleşimi, çalışanların erişimi, bakım faaliyetleri ve radyasyon kalkanlarının tasarımı değerlendirilir.

Bu kapsamda ALARA Tasarım İncelemesi (ALARA Design Review) gerçekleştirilebilir. ALARA, "makul olarak ulaşılabilir en düşük düzey" anlamındaki As Low As Reasonably Achievable ilkesinin kısaltmasıdır.

ALARA yaklaşımı yalnızca işletme sırasında uygulanacak idari bir kontrol değildir. Tasarım aşamasında ekipman yerleşimi, kalkan kalınlıkları, uzaktan işletme ve bakım olanakları, erişim yolları ve çalışma süreleri gibi özelliklerin değerlendirilmesiyle çalışanların ve diğer kişilerin radyasyona maruziyetinin azaltılmasına katkı sağlayabilir.

Radyasyon Kalkanı Raporu (Shield Report) ise radyasyon kalkanlarının tasarım esaslarını ve ilgili hesaplama sonuçlarını dokümante eder.

Nihai Güvenlik Analizi Raporunun Geliştirilmesi

Detay tasarım ilerledikçe güvenlik analizleri de daha ayrıntılı tasarım bilgileriyle güncellenir. Bu süreçte Nihai Güvenlik Analizi Raporu (Final Safety Analysis Report – FSAR) ve gerekli diğer güvenlik dokümanları, tasarımın olgunlaşmasına paralel olarak geliştirilir.

FSAR'ın kapsamı ve lisanslama sürecindeki rolü ülkenin düzenleyici sistemine göre değişebilmekle birlikte, genel olarak tesisin tasarım esaslarını, güvenlik sistemlerini, analiz yöntemlerini, güvenlik değerlendirmelerini ve tasarımın güvenlik gereksinimlerini nasıl karşıladığını açıklayan temel lisanslama dokümanlarından biridir.

Tasarım ilerledikçe güvenlik analizinde kullanılan varsayımlar, tasarım parametreleri ve model bilgileri de güncellenmelidir. Böylece güvenlik analizi ile gerçek tasarım arasında tutarlı bir ilişki korunur.

İmalat ve Satın Alma Dokümanları

Detay tasarımın önemli amaçlarından biri de ekipman ve malzemelerin teknik olarak doğru şekilde tedarik edilebilmesini sağlamaktır. Satın Alma Şartnameleri (Purchase Specifications), üretici veya tedarikçinin karşılaması gereken teknik gereksinimleri ayrıntılı biçimde tanımlar.

Bu dokümanlar malzeme özellikleri, performans gereksinimleri, tasarım koşulları, kalite gereksinimleri, muayene ve test koşulları, dokümantasyon gereksinimleri ve ilgili kod ve standartlara yapılan atıfları içerebilir.

IAEA'nın tedarik yaklaşımında da tasarım dokümantasyonu ile tedarik dokümanları arasında doğrudan bağlantı kurulmakta; tasarımın farklı aşamalarındaki dokümantasyonun ve proje sonunda as-built tasarım bilgilerinin tedarik ve işletme süreçlerine aktarılması öngörülmektedir.

İnşaat ve Montaj Dokümanları

Detay tasarım, mühendislik bilgilerinin sahada uygulanabilmesini sağlayacak yapım ve montaj dokümanlarının hazırlanmasını da kapsar. Betonarme ve çelik yapı detayları, ekipman yerleşimleri, boru izometrikleri, destek çizimleri, kablo güzergâhları ve montaj ayrıntıları bu kapsamda hazırlanabilir.

Bu dokümanların temel amacı, tasarımın sahada doğru şekilde uygulanmasını sağlamaktır. Bununla birlikte saha uygulaması sırasında tasarımdan sapma ortaya çıkması halinde değişikliklerin de önceki bölümlerde açıklanan tasarım değişikliği kontrolü kapsamında değerlendirilmesi gerekir.

Devreye Alma ve İşletme Dokümanlarının Hazırlanması

Detay tasarımın işletmeye alma faaliyetleriyle ilişkisi de bu aşamada başlar. Sistemlerin nasıl test edileceği, hangi kabul kriterlerinin uygulanacağı ve tasarım gereksinimlerinin nasıl doğrulanacağına ilişkin bilgiler, işletmeye alma programlarının ve prosedürlerinin hazırlanmasına temel oluşturur.

IAEA, işletmeye alma programının tasarım aşamasında planlanmasını ve test prosedürlerinin ilgili tasarım bilgileri, güvenlik analizleri ve kabul kriterleriyle ilişkilendirilmesini öngörmektedir. İşletmeye alma sırasında yapılan testlerin amacı, tesisin inşa edilmiş halinin tasarım ve güvenlik gereksinimlerini karşıladığını göstermektir.

Bu nedenle detay tasarım aşamasında hazırlanan teknik bilgiler ile daha sonra kullanılacak işletmeye alma prosedürleri (commissioning procedures) arasında doğrudan bir teknik izlenebilirlik kurulması gerekir.

İşletme Dokümantasyonu

Tasarımın işletme aşamasında kullanılabilmesi için teknik bilgilerin işletme kuruluşuna aktarılması gerekir. Bu kapsamda Tesis İşletme El Kitabı (Plant Manual), işletme prosedürleri, bakım bilgileri, ekipman dokümanları ve diğer teknik kayıtlar hazırlanabilir.

Bu dokümanların amacı yalnızca işletme personeline teknik bilgi sağlamak değildir. Tasarım esasları ile işletme, bakım, test ve gözetim faaliyetleri arasında sürekli bir bağlantı kurulmasını sağlamaktır.

IAEA, tesis işletmeye alınmadan önce işletme kuruluşuna tasarım, ekipman özellikleri, tesis konfigürasyonu, işletme ve bakım dokümanları ile diğer kayıtların zamanında aktarılmasının önemini özellikle vurgulamaktadır.

As-Built Dokümantasyonu

İnşaat ve montaj sırasında tasarımda değişiklikler veya saha uygulamalarından kaynaklanan farklılıklar ortaya çıkabilir. Bu nedenle tesisin gerçekten inşa edilmiş ve monte edilmiş durumunu gösteren Yapıldığı Haliyle Tasarım Dokümantasyonu (As-Built Documentation) oluşturulmalıdır.

As-built dokümantasyonu, yalnızca son çizimlerin arşivlenmesi değildir. Tesisin gerçek konfigürasyonunu yansıtan çizimler, ekipman bilgileri, kablo ve boru bilgileri, değişiklik kayıtları, test sonuçları ve ilgili diğer teknik kayıtların kontrollü biçimde bir araya getirilmesini gerektirir.

Bu kayıtlar işletme, bakım, periyodik testler, değişiklik yönetimi, güvenlik değerlendirmeleri ve ileride gerçekleştirilecek modernizasyonlar açısından temel başvuru kaynağı haline gelir. IAEA'nın işletmeye alma yaklaşımında da as-built çizimlerin ve yapım sırasında gerçekleştirilen değişikliklerin kayıt altına alınması ve işletme dokümantasyonuna aktarılması açıkça önem taşımaktadır.

Detay Tasarımda Konfigürasyon Kontrolü

Detay tasarımın ilerlemesiyle birlikte yüz binlerce çizim, hesap, şartname, ekipman kaydı ve diğer teknik doküman arasında tutarlılığın korunması gerekir. Bu nedenle Konfigürasyon Kontrolü (Configuration Control) detay tasarımın temel yönetim faaliyetlerinden biridir.

Bir ekipmanın konumunun, kapasitesinin veya teknik özelliğinin değiştirilmesi; ilgili P&ID'lerin, ekipman listelerinin, elektrik şemalarının, kablo listelerinin, hesapların, satın alma dokümanlarının ve güvenlik analizlerinin güncellenmesini gerektirebilir.

Bu nedenle tasarım değişiklikleri yalnızca değiştirilen çizim üzerinden değerlendirilmemeli; değişikliğin etkilediği tüm tasarım dokümanları, fiziksel tesis, tedarik kayıtları, işletme dokümanları ve güvenlik analizleri birlikte değerlendirilmelidir.

Detay Tasarımın Başlıca Çıktıları

Detay tasarımın çıktı listesi projenin kapsamına, reaktör teknolojisine, sözleşme modeline ve ülkenin lisanslama sistemine göre değişebilir. Aşağıdaki liste, bu tasarım aşamasında ortaya çıkabilecek başlıca mühendislik çıktılarının kapsamlı bir örneğidir.

Detay Tasarımın Ticari İşletmeye Kadar Devam Etmesi

Detay tasarımın başlangıcı ile ticari işletmeye geçiş arasında tasarım, tedarik, imalat, inşaat ve işletmeye alma faaliyetleri birbirinden tamamen kopuk değildir. Bazı tasarım faaliyetleri inşaat sürerken devam edebilir; bazı tasarım bilgileri ekipman imalatı sırasında kesinleşebilir ve saha uygulamalarından elde edilen bilgiler kontrollü olarak tasarıma geri dönebilir.

Bu nedenle belirli bir tasarım dokümanının "detay tasarımın başında hazırlandı" şeklinde tanımlanması, dokümanın daha sonra hiçbir zaman değişmeyeceği anlamına gelmez. Tasarım değişiklikleri, tedarikçi teknik bilgileri, saha değişiklikleri, test sonuçları ve diğer mühendislik bulguları kontrollü revizyonlara neden olabilir.

IAEA'nın işletmeye alma yaklaşımı da yapım, işletmeye alma ve işletme aşamalarının birbirinden tamamen yalıtılmış süreçler olmadığını; sistemlerin devri, test sonuçları, tasarım değişiklikleri, as-built kayıtları ve güncellenmiş güvenlik dokümantasyonunun bu geçiş boyunca birlikte yönetilmesi gerektiğini ortaya koymaktadır.

Böylece tasarım sürecinde kavramsal tasarım ile başlayan genel teknik yaklaşım, ön tasarım ile olgunlaştırılmış, temel tasarım ile sistem ve bileşen gereksinimlerine dönüştürülmüş ve detay tasarım ile sahada uygulanabilir mühendislik dokümanlarına aktarılmış olur. Bundan sonraki aşamada bu tasarım bilgilerinin üretim ve montaj tasarımına nasıl dönüştüğü; tasarımın imalat ve saha uygulamasıyla nasıl bütünleştirildiği ele alınabilir.

Bir nükleer güç santralinin detay tasarım aşamasının kapsamı, yalnızca birkaç bin mühendislik çiziminden oluşan klasik bir proje dokümantasyonu olarak düşünülemez. Nükleer santral; çok sayıda yapı, sistem ve bileşenin birbiriyle fiziksel ve işlevsel olarak bağlantılı olduğu, çok disiplinli ve yüksek düzeyde bütünleşmiş bir mühendislik sistemidir.

Bu nedenle detay tasarım sırasında binlerce çizim, hesap, teknik şartname, rapor, ekipman kaydı, yapım paketi ve işletme dokümanı oluşturulabilir. Bunların birbirleriyle tutarlı olması, doğru revizyonlarının kullanılması ve tasarım gereksinimleriyle izlenebilir bir ilişki içinde bulunması gerekir.

Bu ölçeği somutlaştırmak amacıyla belirli bir nükleer güç santrali projesine ait mühendislik verileri aşağıda gösterilmektedir. Verilen değerler Ulchin 5-6 projesine ait örnek proje verileridir ve bütün nükleer güç santralleri için standart veya tipik doküman sayıları olarak değerlendirilmemelidir.

78.665 Mühendislik Çizimi Ne Anlama Gelir?

78.665 mühendislik çizimi, tek tek 78.665 farklı sistem bulunduğu anlamına gelmez. Bir nükleer santralde aynı sistemin farklı mühendislik disiplinleri ve farklı tasarım amaçları için çok sayıda çizimi bulunabilir.

Örneğin bir ekipman için genel yerleşim çizimi, temel ve ankraj çizimleri, borulama bağlantıları, elektrik bağlantıları, enstrümantasyon bağlantıları, kablo güzergâhları, destek çizimleri ve montaj ayrıntıları gibi farklı dokümanlar oluşturulabilir.

Benzer şekilde bir boru sistemi yalnızca tek bir P&ID ile tanımlanmaz. Alan borulama çizimleri, boru izometrikleri, boru destekleri, gerilme analizleri, vana bilgileri, ekipman bağlantıları ve ilgili yapısal çizimler aynı sistemin farklı mühendislik görünümlerini oluşturabilir.

Çizimlerin Disiplinlere Dağılımı

Bu büyüklükteki bir tasarım dokümantasyonu çok sayıda mühendislik disiplininin ortak çalışmasının sonucudur. Örneğin mimari, inşaat ve yapı, elektrik, enstrümantasyon ve kontrol, mekanik, nükleer, proses, çevre ve işletmeye alma gibi alanların her biri kendi tasarım çıktısını üretir.

Bu disiplinler birbirinden bağımsız çalışamaz. Bir disiplinin tasarım kararı diğer disiplinlerin tasarım girdisini değiştirebilir. Bu nedenle detay tasarımın gerçek zorluğu yalnızca çizim sayısında değil, bu çizimlerin birbirleriyle teknik olarak tutarlı tutulmasında ortaya çıkar.

5.652 Mühendislik Hesabı

Detay tasarımın boyutunu gösteren ikinci önemli sayı 5.652 mühendislik hesabıdır. Hesaplar; sistemlerin, yapıların ve bileşenlerin belirlenen tasarım gereksinimlerini karşılayıp karşılamadığının gösterilmesi açısından temel mühendislik çıktılarıdır.

Bu hesaplar yalnızca boyutlandırma hesaplarından oluşmaz. Projenin kapsamına bağlı olarak yapısal analizler, sismik hesaplar, termohidrolik hesaplar, boru gerilme analizleri, elektriksel hesaplar, ekipman hesapları, radyasyon kalkanı hesapları ve güvenlik analizleri gibi farklı hesap türleri bulunabilir.

Hesapların çizimlerle olan bağlantısı da önemlidir. Bir hesapta belirlenen tasarım parametresi daha sonra bir ekipman şartnamesine, çizime veya tasarım kriterine yansıyabilir. Bu nedenle hesaplar bağımsız dokümanlar olarak değil, tasarım bilgi zincirinin bir parçası olarak değerlendirilmelidir.

244 Teknik Şartnamenin Rolü

244 teknik şartname (Specifications), tasarım bilgilerinin tedarik ve uygulama süreçlerine aktarılmasında önemli bir rol oynar. Bir ekipmanın veya malzemenin yalnızca satın alınması yeterli değildir; tedarik edilen ürünün tasarım gereksinimlerini karşılaması gerekir.

Teknik şartnameler; tasarım koşulları, performans gereksinimleri, malzeme özellikleri, kalite gerekleri, muayene ve test koşulları, ilgili kod ve standartlar ile teslim edilmesi gereken teknik dokümantasyon gibi konuları tanımlayabilir.

Böylece mühendislik tasarımı ile tedarik süreci arasında kontrollü bir teknik bağlantı kurulmuş olur. Tedarikçiden gelen çizimler ve teknik belgeler de gerektiğinde tasarım sürecinin kontrollü girdileri haline gelir.

26 Yapım Paketinin Anlamı

Yapım Paketleri (Construction Packages), tasarım bilgilerinin sahada uygulanabilir bir çalışma kapsamına dönüştürülmesini sağlar. Bir yapım paketi belirli bir inşaat veya montaj faaliyetinin gerçekleştirilmesi için gerekli çizimleri, teknik şartları, malzeme bilgilerini ve ilgili uygulama gereksinimlerini bir araya getirebilir.

Bu nedenle tasarım ile inşaat arasındaki sınır kesin değildir. Mühendislik çizimleri sahada uygulanabilir hale getirilmeli; uygulama sırasında ortaya çıkan değişiklikler ise kontrollü olarak tasarım sistemine geri aktarılmalıdır.

Özellikle karmaşık nükleer tesislerde üç boyutlu yerleşim, borulama, ekipman ve yapı arasındaki çakışmaların erken tespit edilmesi önemlidir. Güncel IAEA çalışmalarında da tasarım ve inşaat bilgilerinin bütünleşik bilgi modelleriyle yönetilmesinin, fiziksel tesis ile tasarım dokümantasyonu arasındaki tutarlılığın korunmasına katkı sağlayabileceği vurgulanmaktadır.

421 Teknik Raporun İşlevi

421 teknik rapor (Reports), tasarımın farklı mühendislik değerlendirmelerini, analiz sonuçlarını, tasarım gerekçelerini ve teknik kararları dokümante eden önemli bir bilgi katmanını oluşturur.

Raporlar; güvenlik analizleri, sismik değerlendirmeler, radyasyon koruması, yapısal analizler, sistem değerlendirmeleri, tasarım doğrulaması veya başka teknik konularla ilişkili olabilir. Her raporun kapsamı ve niteliği projenin tasarım organizasyonuna göre değişir.

Bu dokümanların önemi, yalnızca sonuçları kaydetmelerinden kaynaklanmaz. Tasarım kararlarının hangi girdilere, varsayımlara, hesaplara ve teknik gerekçelere dayanarak alındığının daha sonra yeniden incelenebilmesine olanak sağlarlar.

Dokümanlar Arasındaki Bağlantı

Bu ölçekte bir tasarım projesinde çizimler, hesaplar, şartnameler ve raporlar birbirinden bağımsız belgeler değildir. Aynı ekipman veya sistem farklı dokümanlarda farklı biçimlerde temsil edilebilir. Bunların tamamının aynı tasarım gereksinimleriyle uyumlu olması gerekir.

Örneğin bir pompanın kapasitesi; sistem hesaplarında, P&ID'de, ekipman şartnamesinde, ekipman listesinde, elektrik yük listesinde, kontrol sisteminde ve işletme dokümanlarında farklı şekillerde karşımıza çıkabilir. Bu dokümanlardan birinde yapılan değişikliğin diğerlerini etkileyip etkilemediğinin değerlendirilmesi gerekir.

Konfigürasyon Yönetimi ve Doküman Kontrolü

Bu ölçekte bir tasarım faaliyetinin sürdürülebilmesi için Konfigürasyon Yönetimi (Configuration Management – CM) kritik bir işlevdir. Konfigürasyon yönetiminin temel amacı; tasarım gereksinimleri, tesisin fiziksel durumu ve bu durumu açıklayan dokümantasyon arasında sürekli uyum sağlamaktır.

IAEA, yeni nükleer güç santrallerinde konfigürasyon yönetimi sürecinin mümkün olduğunca erken, tasarım aşamasında kurulmasını önermektedir. Bu yaklaşımda tasarım gereksinimleri, fiziksel tesis konfigürasyonu ve tasarım dokümantasyonu birlikte yönetilir.

Bu nedenle bir çizimin yalnızca "en son revizyon" olması yeterli değildir. Çizimin doğru tasarım girdilerine dayanması, onaylanmış olması, ilgili değişikliklerle uyumlu olması ve sahadaki gerçek tesis durumunu yansıtması gerekir.

Detay Tasarımda Revizyonların Yönetilmesi

Detay tasarım süresince çizimler ve diğer mühendislik dokümanları birçok kez revize edilebilir. Bir ekipmanın değiştirilmesi, boru güzergâhının yeniden düzenlenmesi, saha koşullarının farklı çıkması veya tedarikçinin teknik bir değişiklik önermesi yeni tasarım değişikliklerini tetikleyebilir.

Böyle bir değişiklik yalnızca ilgili çizimin revize edilmesiyle tamamlanmış sayılmaz. Değişikliğin etkilediği hesaplar, şartnameler, ekipman kayıtları, P&ID'ler, elektrik ve kontrol dokümanları, güvenlik analizleri ve yapım dokümanları da değerlendirilmelidir.

IAEA'nın konfigürasyon yönetimi yaklaşımında tasarım değişikliklerinin değerlendirilmesi, yetkilendirilmesi, uygulanması, kaydedilmesi ve ilgili dokümantasyona işlenmesi bu nedenle temel faaliyetler arasında yer alır.

Detay Tasarımın Bir Veri Ağı Olarak Görülmesi

Modern nükleer santral tasarımında on binlerce dokümanın yalnızca dosya olarak saklanması yeterli değildir. Dokümanların hangi sistem, ekipman, gereksinim, hesap ve fiziksel konfigürasyonla ilişkili olduğunun da izlenebilmesi gerekir.

Bu nedenle günümüzde tesis bilgi modelleri (Plant Information Models – PIM), üç boyutlu tasarım modelleri, mühendislik veri tabanları ve bütünleşik doküman yönetim sistemleri giderek daha önemli hale gelmektedir. IAEA, yeni nükleer tesislerde tasarım ve inşaat bilgilerinin elektronik belgeler, veriler, veri tabanları ve çok boyutlu tasarım sistemleriyle yönetildiğini ve tesis yaşam döngüsü boyunca tasarım bilgisinin korunmasının önemini vurgulamaktadır.

Bunun amacı yalnızca tasarım ekibinin işini kolaylaştırmak değildir. Tasarım bilgisi; satın alma, imalat, inşaat, işletmeye alma, işletme, bakım, değişiklik yönetimi ve gelecekteki modernizasyon faaliyetleri boyunca kullanılmaya devam eder.

78.665 Çizimden İşletme Bilgisine

Detay tasarımda üretilen bilgiler projenin ticari işletmeye geçmesiyle değerini kaybetmez. Aksine, tesis işletmeye alındığında bu bilgiler işletme ve bakım faaliyetlerinin teknik temelinin önemli bir bölümünü oluşturur.

IAEA'nın konfigürasyon yönetimi yaklaşımında güncel çizimler, mühendislik hesapları, tedarikçi çizimleri, P&ID'ler, elektrik çizimleri, işletme ve bakım bilgileri ile Nihai Güvenlik Analizi Raporu gibi dokümanların birlikte yönetilmesi öngörülmektedir.

Dolayısıyla detay tasarımın gerçek çıktısı yalnızca proje teslim tarihinde kullanılan çizimler değildir. Asıl çıktı, santralin tasarım esasını, fiziksel konfigürasyonunu, ekipmanlarını ve işletme özelliklerini yaşam döngüsü boyunca açıklayabilecek sürdürülebilir bir teknik bilgi altyapısıdır.

Böylece detay tasarımın ölçeği, önceki bölümlerde ele alınan tasarım kontrolü, bağımsız doğrulama, arayüz kontrolü, tasarım değişiklikleri ve kalite değerlendirmesi konularının neden birbirinden ayrı düşünülemeyeceğini de ortaya koymaktadır. On binlerce teknik çıktının bulunduğu bir projede tek bir gereksinimin veya tasarım değişikliğinin birçok farklı dokümana yansıması mümkündür.

Bu nedenle detay tasarımın doğal devamı, artık tasarım bilgilerinin üretim ve imalat süreçlerine nasıl aktarıldığının incelenmesidir. Bir sonraki aşamada; tasarım gereksinimlerinin malzeme, imalat yöntemi, kaynak, muayene, test, tedarikçi dokümantasyonu ve üretim kontrollerine nasıl dönüştürüldüğü ele alınabilir.

Nükleer güç santrali tasarımında her yeni projenin sıfırdan başlatılması, yalnızca çok büyük bir mühendislik yükü oluşturmaz; aynı zamanda daha önce kazanılmış tasarım ve işletme deneyiminin kaybedilmesi riskini de beraberinde getirir. Bu nedenle nükleer endüstride referans santral (Reference Plant) ve standardizasyon (Standardization) kavramları, tasarım organizasyonunun sürekliliğinin temel araçlarından biri haline gelmiştir.

Referans santral yaklaşımında daha önce geliştirilmiş bir tasarımın yalnızca çizimleri değil; tasarım kriterleri, hesap yöntemleri, teknik şartnameler, mühendislik prosedürleri, tasarım kararları, güvenlik analizleri, ekipman bilgileri, üretim ve yapım deneyimleri ile işletmeden elde edilen geri bildirimler de sonraki projeler için kullanılabilir bir bilgi tabanı oluşturur.

İncelenen tasarım organizasyonuna ait örnekte bu bilgi tabanının büyüklüğünü göstermek amacıyla 281 Tasarım Standardı (Design Standard), 233 Standart Teknik Şartname (Standard Specification), 71 Kurumsal Mühendislik Prosedürü (Corporate Engineering Procedure) ve yaklaşık 1.310.000 sayfalık Referans Santral dokümantasyonu (Reference Plant Documentation) bilgisi verilmektedir.

Referans Santral Nedir?

Referans Santral (Reference Plant), yeni bir nükleer güç santralinin tasarımında teknik karşılaştırma ve bilgi kaynağı olarak kullanılan, daha önce geliştirilmiş ve belirli ölçüde doğrulanmış bir santral tasarımını ifade eder.

Ancak "referans" kavramı, yeni santralin hiçbir değişiklik yapılmadan önceki santralin kopyası olacağı anlamına gelmez. Yeni projenin saha özellikleri, lisanslama gereksinimleri, çevresel koşulları, müşteri gereksinimleri, teknolojik gelişmeler ve uygulanacak kod ve standartlar yeni tasarımın farklılaşmasına neden olabilir.

Dolayısıyla referans tasarım ile yeni proje arasında kurulması gereken ilişki kopyalama değil, kontrollü yeniden kullanım ve doğrulamadır.

1.310.000 Sayfa Ne Anlama Geliyor?

Yaklaşık 1.310.000 sayfalık referans santral dokümantasyonu, tek başına bir arşiv büyüklüğü göstergesidir. Fakat bu rakamın asıl önemi sayfa sayısından çok, bu dokümanların farklı mühendislik faaliyetleri arasında oluşturduğu bağlantıdır.

Böyle bir bilgi tabanında; tasarım kriterleri, sistem tanımları, çizimler, hesaplar, teknik şartnameler, ekipman bilgileri, güvenlik analizleri, üretim ve yapım bilgileri, test kayıtları ve işletmeye ilişkin teknik bilgiler gibi çok farklı doküman türleri bulunabilir.

Bu nedenle referans santral dokümantasyonu basit bir "dosya arşivi" olarak yönetildiğinde değerinin önemli bir bölümü kaybedilebilir. Asıl mühendislik değeri, bir dokümanın hangi sistem, ekipman, gereksinim, hesap, standart veya tasarım kararıyla ilişkili olduğunun izlenebilmesinden doğar.

281 Tasarım Standardı

281 Tasarım Standardı (Design Standard), tasarım faaliyetlerinin belirli teknik kurallar ve yöntemler çerçevesinde yürütülmesini sağlayan standartlaştırılmış mühendislik bilgisinin önemli bir bölümünü temsil eder.

Tasarım standartları; belirli hesaplama yöntemleri, tasarım kabulleri, malzeme veya ekipman kriterleri, mühendislik uygulamaları ve tasarımın nasıl gerçekleştirileceğine ilişkin teknik kurallar içerebilir. Böylece aynı tür mühendislik problemi her yeni projede tamamen farklı bir yöntemle ele alınmak yerine, kurumsal olarak tanımlanmış bir yaklaşım üzerinden yürütülebilir.

Bununla birlikte standartlaştırma, mühendislik muhakemesinin ortadan kaldırılması anlamına gelmez. Bir standardın yeni projede kullanılabilmesi için ilgili tasarım girdileriyle uyumlu olması ve gerektiğinde proje özelinde tamamlanması gerekir.

233 Standart Teknik Şartname

233 Standart Teknik Şartname (Standard Specification), tasarım bilgisinin ekipman ve malzeme tedarikine aktarılmasında standardizasyonun önemli bir aracıdır.

Standart şartnamelerin kullanılması; benzer ekipmanlar için teknik gereksinimlerin yeniden ve farklı biçimlerde tanımlanması ihtiyacını azaltabilir. Aynı zamanda tedarikçi değerlendirmesi, kalite gerekleri, muayene ve test koşulları ile teslim edilmesi gereken teknik dokümantasyonun daha sistematik biçimde yönetilmesine yardımcı olabilir.

IAEA, nükleer santral standardizasyonunun yalnızca tasarım aşamasına ait olmadığını; tedarik ve imalatın güvenilirliğini, inşaat ve test süreçlerinin öngörülebilirliğini de etkileyebileceğini belirtmektedir. Aynı yaklaşım kapsamında bileşenlerin değiştirilebilirliği ve farklı ekipman tiplerinin makul ölçüde sınırlandırılması da standardizasyonun potansiyel yararları arasında sayılmaktadır.

71 Kurumsal Mühendislik Prosedürü

Kurumsal Mühendislik Prosedürleri (Corporate Engineering Procedures), yalnızca teknik sonuçların değil, mühendislik faaliyetlerinin nasıl gerçekleştirileceğinin de standartlaştırılmasını sağlar.

Örneğin tasarım girdilerinin alınması, hesapların hazırlanması, tasarım incelemesi, bağımsız doğrulama, disiplinler arası değerlendirme, tasarım değişikliklerinin işlenmesi veya teknik dokümanların kontrolü gibi faaliyetler belirli prosedürlere bağlanabilir.

Böylece kurumsal bilgi yalnızca "ne tasarladık?" sorusunun cevabı olarak değil, aynı zamanda "bu tasarımı hangi yöntemle, hangi kontrollerden geçirerek ve hangi kayıtlarla oluşturduk?" sorularının cevabı olarak da korunur.

Standardizasyonun Sınırları

Standardizasyonun önemli bir avantajı tekrar kullanılabilirlik sağlamak olsa da, nükleer santral tasarımında her şeyin standartlaştırılması doğru bir yaklaşım değildir.

Özellikle güvenlik açısından farklılık veya çeşitlilik gerektiren durumlarda tek tip bileşen veya tek tip çözüm kullanılması uygun olmayabilir. IAEA da güvenlik açısından gerekli çeşitliliğin korunması gereken durumlarda standardizasyonun sınırsız biçimde uygulanmaması gerektiğine dikkat çekmektedir.

Bu nedenle doğru yaklaşım: standartlaştırılabilecek olanı standartlaştırmak, proje veya güvenlik gerekleri nedeniyle farklı olması gerekeni ise kontrollü biçimde farklılaştırmaktır.

Referans Tasarım ile Yeni Tasarım Arasındaki Zincir

Referans santralin yeni projeye aktarılması sırasında yalnızca dokümanların kopyalanması yeterli değildir. Her bir tasarım girdisi ve teknik çözüm için yeni proje açısından uygunluk değerlendirmesi yapılmalıdır.

Standardizasyon ve Lisanslama

Referans tasarımın kullanılması lisanslama sürecinin otomatik olarak basitleşeceği anlamına gelmez. Yeni projenin saha koşulları, mevzuatı, düzenleyici gereksinimleri ve tasarım özellikleri ayrıca değerlendirilmelidir.

Bu nedenle referans tasarım ile lisanslama arasında izlenebilir bir teknik ilişki kurulması gerekir. Önceki projede kabul edilmiş bir tasarım çözümünün yeni projede kullanılabilmesi için, yeni projenin ilgili tasarım esasları ve düzenleyici gereksinimleriyle uyumunun gösterilmesi gerekir.

Başka bir ifadeyle "referans santralde böyle yapılmıştı" ifadesi, tek başına yeni proje için bir tasarım gerekçesi değildir. Referans bilgi bir tasarım girdisi ve teknik kanıt kaynağı olabilir; ancak yeni projenin tasarım doğrulamasının yerini tutmaz.

Standardizasyon ve Öğrenen Organizasyon

Standardizasyonun en önemli sonuçlarından biri, bir kuruluşun geçmiş projelerden sistematik olarak öğrenebilmesidir. Bunun gerçekleşmesi için yalnızca başarılı uygulamaların değil, tasarım hatalarının, uygunsuzlukların, değişikliklerin, yapım sorunlarının, işletme deneyiminin ve düzeltici faaliyetlerin de kurumsal bilgiye dönüştürülmesi gerekir.

IAEA, etkili ders çıkarma ve deneyimlerden öğrenme programlarının (Lessons Learned Programmes) süreçlerin ve prosedürlerin sürekli iyileştirilmesinde önemli rol oynadığını vurgulamaktadır. Öğrenilen derslerin gerçekten kurumsal bilgiye dönüşmesi ise ancak kuruluşun süreçlerinde veya uygulamalarında değişiklik meydana geldiğinde gerçekleşmiş sayılmaktadır.

Konfigürasyon Yönetimi ile Bağlantı

Referans tasarımın etkin biçimde kullanılabilmesi için tasarım bilgilerinin hangi revizyonda ve hangi teknik temele dayandığının bilinmesi gerekir. Bu nokta, bir önceki bölümde ele alınan Konfigürasyon Yönetimi (Configuration Management – CM) kavramıyla doğrudan bağlantılıdır.

IAEA'ya göre nükleer santral konfigürasyon yönetiminde tasarım gereksinimleri, tesis konfigürasyon dokümantasyonu ve fiziksel tesis konfigürasyonu arasında uyum sağlanmalıdır. Bu yaklaşım, tasarım bilgisinin yalnızca proje sırasında değil, santralin bütün yaşam döngüsü boyunca korunmasını amaçlar.

Bu nedenle referans santral arşivinin güncel, izlenebilir ve kontrollü olması yalnızca dokümantasyon açısından değil, gelecekteki tasarım değişiklikleri, bakım, modernizasyon, işletme ve güvenlik değerlendirmeleri açısından da önemlidir.

Referans Tasarımdan Bilgi Yönetimine

Günümüzde referans tasarım kavramı giderek yalnızca büyük bir doküman arşivi olmaktan çıkmakta; mühendislik verilerinin ve tasarım bilgisinin yaşam döngüsü boyunca yönetildiği bütünleşik bilgi sistemleriyle ilişkilendirilmektedir.

Tesis Bilgi Modeli (Plant Information Model – PIM) ve bilgi merkezli tesis bilgi modeli yaklaşımları, tasarım bilgisinin farklı yaşam döngüsü aşamaları arasında aktarılmasını ve yeniden kullanılmasını desteklemektedir. IAEA, bu tür yaklaşımların tasarım esasına ilişkin bilginin santralin yaşam döngüsü boyunca paylaşılması, aktarılması ve kullanılmasına yardımcı olabileceğini belirtmektedir.

Böylece 1.310.000 sayfalık bir arşivin gerçek değeri yalnızca "kaç sayfa olduğu" ile değil, bu bilgilerin ne kadarının aranabilir, ilişkilendirilebilir, doğrulanabilir, güncellenebilir ve yeniden kullanılabilir olduğu ile ölçülmeye başlanır.

Referans Santralden Yeni Projeye

Böyle bakıldığında referans santral ile yeni proje arasında tek yönlü bir bilgi aktarımı yoktur. Süreç bir mühendislik öğrenme döngüsü oluşturur.

Bu döngü kurulabildiğinde her yeni santral, yalnızca yeni bir elektrik üretim tesisi değil; aynı zamanda sonraki projelerin mühendislik bilgisini geliştiren bir kurumsal öğrenme kaynağı haline gelir.

Dolayısıyla Ulchin 5-6 örneğinde verilen 281 Tasarım Standardı, 233 Standart Teknik Şartname, 71 Kurumsal Mühendislik Prosedürü ve yaklaşık 1.310.000 sayfalık referans santral dokümantasyonu, yalnızca büyük bir doküman arşivini değil; standartlaştırılmış mühendislik bilgisinin nasıl kurumsal hafızaya dönüştürülebileceğini gösteren belirli bir proje organizasyonunu temsil etmektedir.

Bu yaklaşım, bir sonraki aşamada daha kritik bir soruyu gündeme getirir: Referans tasarım yeni bir projeye aktarılırken hangi tasarım unsurları gerçekten yeniden kullanılabilir ve hangi unsurlar yeni proje için yeniden hesaplanmak, doğrulanmak veya değiştirilmek zorundadır? Böylece standardizasyon ile proje-özel tasarım arasındaki sınırın incelenmesi gerekir.

Nükleer güç santralinin tasarım süreci yalnızca "sistemin nasıl çalışacağını" belirlemekle tamamlanmaz. Bir sistemin güvenli ve işlevsel olarak tanımlanmasından sonra, bu sistemi oluşturan ekipmanların nasıl üretileceği ve üretilen ekipmanların sahada nasıl kurulacağı da mühendislik olarak tanımlanmalıdır.

Bu nedenle tasarım faaliyetleri; sistemin proses ve fonksiyonlarını belirleyen Sistem Tasarımı (System Design), tasarım gereklerini fiziksel ürüne dönüştüren Üretim Tasarımı (Production Design) ve bu ürünün sahada doğru şekilde kurulmasını sağlayan Montaj Tasarımı (Installation Design) gibi birbirini tamamlayan kategoriler halinde ele alınabilir.

Sistem Tasarımı: İşlevden Fiziksel Sisteme

Sistem Tasarımı (System Design), bir prosesin veya sistemin hangi işlevleri yerine getireceğini ve bu işlevlerin hangi ekipman, borulama, elektrik, enstrümantasyon ve kontrol unsurlarıyla gerçekleştirileceğini tanımlar.

Bu aşamada akışkan özellikleri, debiler, basınçlar, sıcaklıklar, kapasite, sistem sınırları, kontrol fonksiyonları, koruma gereksinimleri, ekipman performansı ve sistemler arası arayüzler belirlenebilir.

Sistem tasarımının önemli çıktıları arasında Proses ve Enstrümantasyon Diyagramları (Piping and Instrumentation Diagrams – P&ID), sistem fonksiyon tanımları, ekipman listeleri, sistem hesapları, akış şemaları, kontrol mantıkları ve ilgili tasarım kriterleri bulunabilir.

Burada temel amaç, sistemin fiziksel olarak nasıl görüneceğinden önce, hangi koşullarda hangi güvenlik ve işletme işlevlerini yerine getirmesi gerektiğini ortaya koymaktır.

Üretim Tasarımı: Tasarım Gereksiniminin Ürüne Dönüştürülmesi

Sistem tasarımı belirli bir ekipmanın gerekli olduğunu ve hangi performansı sağlaması gerektiğini tanımlayabilir. Ancak bu bilgi, ekipmanın fabrikada üretilebilmesi için tek başına yeterli değildir.

Üretim Tasarımı (Production Design), tasarım gereksinimlerinin üretilebilir bir fiziksel ürüne dönüştürülmesini sağlar. Bu kapsamda ekipmanın geometrisi, boyutları, malzemeleri, toleransları, kaynakları, bağlantıları, yüzey özellikleri, üretim yöntemleri ve gerekli imalat kontrolleri ayrıntılandırılabilir.

Örneğin bir pompanın sistem tasarımı; debi, basma yüksekliği, sıcaklık, basınç, akışkan özellikleri ve gerekli güvenilirlik gibi performans gereksinimlerini belirleyebilir. Üretim tasarımı ise bu gereksinimleri karşılayan pompanın gövdesinin, milinin, çarkının, yataklarının, bağlantılarının ve diğer parçalarının hangi teknik özelliklerle üretileceğine ilişkin ayrıntıları ele alır.

Üretim Tasarımında Malzeme ve İmalat Yöntemi

Nükleer tesislerde ekipmanın üretim yöntemi yalnızca ekonomik veya ticari bir tercih değildir. Ekipmanın güvenlik açısından önemi, malzeme özellikleri, çalışma ortamı, sıcaklık ve basınç koşulları, radyasyon, korozyon, yorulma ve sismik yükler gibi faktörler üretim tasarımının kapsamını etkileyebilir.

Bu nedenle üretim tasarımı; malzeme seçimi, kaynak ve birleştirme yöntemleri, ısıl işlemler, yüzey işlemleri, boyutsal toleranslar, muayene ve test yöntemleri gibi konularla doğrudan ilişkilidir. IAEA'nın tasarım gereksinimleri de güvenlik açısından önemli yapı, sistem ve bileşenlerin tasarımının yanı sıra imalat, yapım, doğrulama ve inceleme faaliyetlerini birlikte ele almaktadır.

Montaj Tasarımı: Fabrikadan Sahaya

Üretimi tamamlanan bir ekipmanın tasarımı henüz tamamlanmış sayılmaz. Ekipmanın nükleer güç santralindeki doğru konumuna taşınması, yerleştirilmesi, hizalanması, bağlanması ve test edilmesi gerekir.

Montaj Tasarımı (Installation Design), ekipmanın veya sistemin sahadaki fiziksel kurulumunun hangi koşullarda gerçekleştirileceğini belirler. Bu kapsamda ekipmanın montaj sırası, kaldırma ve taşıma gereksinimleri, erişim koşulları, ankrajlar, destekler, bağlantılar, toleranslar, saha kaynakları, kablo ve boru bağlantıları ile test ve muayene gereksinimleri dikkate alınabilir.

Özellikle büyük ve ağır nükleer tesis ekipmanlarında montaj tasarımı, yalnızca ekipmanın son konumunu göstermekten ibaret değildir. Ekipmanın o konuma nasıl getirileceği ve kurulacağı da tasarımın bir parçasıdır.

IAEA tasarım rehberlerinde yerleşim ve yardımcı sistem tasarımının; inşaat, montaj, işletmeye alma, işletme, bakım ve söküm faaliyetleri için uygun koşulları sağlayacak şekilde ele alınması gerektiği belirtilmektedir.

Bir Ekipmanın Üç Tasarım Katmanında İncelenmesi

Aynı ekipmanı üç tasarım kategorisi üzerinden düşünmek, bu ayrımın neden önemli olduğunu açık biçimde gösterir.

Böylece tek bir ekipmanın bile sistem gereksiniminden fiziksel ürüne, fiziksel üründen de sahadaki kuruluma kadar uzanan bir mühendislik zincirine sahip olduğu görülür.

Tasarım Kategorileri Arasında İzlenebilirlik

Bu üç tasarım kategorisinin birbirinden kopuk yürütülmesi nükleer projelerde önemli bir risk oluşturabilir. Sistem tasarımında belirlenen gereksinimin üretim tasarımına doğru aktarılması, üretim tasarımının da montaj tasarımına doğru yansıtılması gerekir.

Sistem Tasarımı ile Üretim Tasarımı Arasındaki Arayüz

Sistem tasarımının belirlediği performans gereksinimleri üretim tasarımının temel girdilerinden biridir. Ancak üretim sırasında ortaya çıkan teknik kısıtlar da sistem tasarımını etkileyebilir.

Örneğin belirli bir malzemenin temin edilememesi, üretim yönteminin tasarım gereksinimini karşılamaması veya ekipmanın belirlenen toleranslarda üretilememesi durumunda konu yalnızca üreticinin problemi olarak değerlendirilemez. Tasarım gereksiniminin karşılanıp karşılanmadığı ve gerekiyorsa tasarım değişikliğinin nasıl yapılacağı mühendislik süreci içinde değerlendirilmelidir.

Nükleer tedarik zincirinde tasarım bilgilerinin satın alma ve tedarik süreçlerine doğru aktarılması bu nedenle kritik önemdedir. IAEA, tedarik belgelerinin müşteri ile tedarikçi arasındaki sözleşmesel ilişkinin temelini oluşturduğunu ve teknik şartname, çizim ve diğer gereksinimlerin kontrollü biçimde aktarılması gerektiğini belirtmektedir.

Üretim Tasarımı ile Montaj Tasarımı Arasındaki Arayüz

Üretim tasarımında belirlenen fiziksel özellikler, montaj tasarımının temel girdileridir. Ancak bir ekipmanın fabrikada üretilebilir olması, onun sahada kolay veya güvenli biçimde monte edilebileceği anlamına gelmez.

Ekipmanın boyutları, ağırlığı, kaldırma noktaları, bağlantı toleransları, erişim mesafeleri, montaj sırası ve bakım için gerekli boşluklar daha üretim tasarımı aşamasında dikkate alınabilir.

Bu yaklaşım üretilebilirlik (manufacturability) ve yapılabilirlik (constructability) kavramlarının tasarım sürecinin erken aşamalarında dikkate alınmasını gerektirir. IAEA kaynaklarında da nükleer projelerde başarılı yapım ve işletmeye alma için tasarım, imalat, tedarik, inşaat yöntemleri ve proje altyapısının birlikte ele alınması gerektiği vurgulanmaktadır.

Nükleer Güvenlik Açısından Üç Tasarım Kategorisi

Bu ayrım yalnızca proje yönetimi veya üretim verimliliği açısından önemli değildir. Güvenlik açısından önemli yapı, sistem ve bileşenlerin tasarım gereklerinin fiziksel üründe ve sahadaki kurulumda korunması gerekir.

Bir sistem tasarımında belirlenen güvenlik işlevinin, ekipman üretiminde veya saha montajında kaybolmaması gerekir. Örneğin tasarımda belirlenen bir malzeme özelliği, kaynak gereksinimi, sızdırmazlık özelliği, çevresel yeterlilik, sismik dayanım veya bağlantı geometrisi üretim ve montaj aşamalarında korunmalıdır.

Bu nedenle güvenlik açısından önemli yapı, sistem ve bileşenler için tasarım, imalat, inşaat, muayene, test ve doğrulama faaliyetleri arasında izlenebilir bir ilişki kurulması gerekir. IAEA'nın güvenlik sınıflandırması yaklaşımında da yapı, sistem ve bileşenlerin güvenlik öneminin; mühendislik gereksinimleri, imalat ve kalite gereklerinin belirlenmesine girdi oluşturduğu belirtilmektedir.

Teknoloji Transferi Açısından Kritik Ayrım

Sistem, üretim ve montaj tasarımı arasındaki ayrım özellikle nükleer teknoloji transferi açısından önem kazanır.

Bir ülkenin veya kuruluşun yalnızca sistem tasarım dokümanlarına erişebilmesi, o sistemi oluşturan tüm ekipmanların bağımsız olarak tasarlanıp üretilebildiği anlamına gelmez. Sistem gereksinimlerinin bilinmesi; ekipman üretim teknolojilerinin, özel imalat yöntemlerinin, malzeme teknolojisinin, kaynak ve muayene tekniklerinin, üretim toleranslarının ve kalite kontrol süreçlerinin de bilindiği anlamına gelmez.

Benzer şekilde ekipmanın fabrikada üretilebilmesi de nükleer santral sahasında montajının bağımsız olarak tasarlanabildiği anlamına gelmeyebilir. Montaj; saha geometrisi, kaldırma ve taşıma sistemleri, bina ve yapı tasarımı, diğer sistemlerle arayüzler, montaj sırası, testler ve işletmeye alma gereksinimleriyle bağlantılıdır.

Standardizasyon ile Üç Tasarım Kategorisinin İlişkisi

Bir önceki bölümde ele alınan standardizasyon, sistem tasarımından üretim ve montaj tasarımına kadar uzanabilir. Standartlaştırılmış bir sistem yalnızca proses fonksiyonlarını değil, mümkün olduğu ölçüde ekipman özelliklerini, malzemeleri, üretim yöntemlerini, tedarik gereksinimlerini ve montaj uygulamalarını da ortaklaştırabilir.

Bununla birlikte saha koşulları, yerel mevzuat ve tasarım gereksinimleri nedeniyle tüm unsurların aynı şekilde standardize edilmesi mümkün olmayabilir. IAEA, aynı reaktör tasarımının farklı sahalarda tamamen aynı olmayacağını ve saha özelliklerinin özellikle yardımcı binalar, soğutma sistemleri, sismik tasarım ve diğer konvansiyonel tesisler üzerinde farklılıklar yaratabileceğini belirtmektedir.

Tasarımın Sonu Fabrika Değil, Fiziksel Tesisdir

Sistem, üretim ve montaj tasarımının birlikte ele alınması, "tasarım" kavramının neden yalnızca mühendislik ofisindeki faaliyetlerden ibaret olmadığını gösterir.

Tasarım ofisinde oluşturulan bir gereksinim önce sistem tasarımına, ardından ekipman ve üretim tasarımına, daha sonra montaj ve saha uygulamasına dönüşür. Sonuçta ortaya çıkan fiziksel tesis, başlangıçta tanımlanan tasarım esaslarının gerçek dünyadaki karşılığıdır.

Bu nedenle tasarım bilgisinin üretim, tedarik ve montaj boyunca korunması gerekir. IAEA da işletmeye geçiş öncesinde tasarım, ekipman özellikleri, tesis konfigürasyonu, tedarikçi bilgileri, işletme ve bakım dokümanları gibi büyük miktardaki teknik verinin işletmeci kuruluşa aktarılmasının planlanmasını gerekli görmektedir.

Böylece önceki bölümlerde ele alınan referans santral, standardizasyon, detay tasarım ve konfigürasyon yönetimi kavramları tek bir zincirde birleşmektedir. Referans tasarım mühendislik bilgisini sağlar; sistem tasarımı işlevleri tanımlar; üretim tasarımı bu işlevleri fiziksel ürüne dönüştürür; montaj tasarımı ise ürünü gerçek tesis konfigürasyonuna taşır.

Bir sonraki aşamada bu zincirin en kritik halkalarından biri olan üretim tasarımının ve nükleer ekipman imalatının daha ayrıntılı incelenmesi; tasarım gereksinimlerinin malzeme, kaynak, imalat, muayene, test ve kalite güvence süreçlerine nasıl dönüştürüldüğünün ele alınması doğal bir sonraki adımdır.

Nükleer güç santralinin tasarımı, çok sayıda sistem ve ekipmanın tek bir mühendislik bütünü içinde birleştirilmesini gerektirir. Bununla birlikte bu büyük tasarım alanı, mühendislik ve tedarik sorumluluklarını anlamayı kolaylaştırmak amacıyla genel olarak üç ana teknik bloğa ayrılabilir: Nükleer Buhar Besleme Sistemi (Nuclear Steam Supply System – NSSS), Türbin-Jeneratör Sistemi (Turbine/Generator – T/G) ve Santral Denge Sistemleri (Balance of Plant – BOP).

Bu ayrım, belirli bir sözleşme veya proje organizasyonunda sorumlulukların mutlaka aynı şekilde dağıtılacağı anlamına gelmez. Özellikle anahtar teslim, bölünmüş paket ve çoklu sözleşme modellerinde kapsamlar değişebilir. Ancak mühendislik faaliyetlerinin organizasyonunu anlamak açısından NSSS, T/G ve BOP ayrımı oldukça kullanışlı bir çerçeve oluşturur. IAEA da farklı sözleşme modellerinde bu üç ana alanın farklı tedarik ve mühendislik sorumlulukları altında organize edilebildiğini belirtmektedir.

NSSS: Nükleer Isının Buhara Dönüştüğü Bölge

Nükleer Buhar Besleme Sistemi (Nuclear Steam Supply System – NSSS), nükleer güç santralinin nükleer ısı kaynağıyla ve bu ısının güç çevrimine aktarılmasıyla doğrudan ilişkili ana sistemlerini kapsayan mühendislik alanıdır.

IAEA terminolojisinde NSSS; nükleer ısı kaynağını, ısı transfer ekipmanlarını, ısı taşıma sistemini ve NSSS ile doğrudan bağlantılı diğer sistemleri içeren bölüm olarak tanımlanmaktadır. Tasarımın kapsamına reaktör koruma ve bazı ölçüm-kontrol ekipmanları da girebilir.

Basınçlı su reaktörü gibi bir tasarımda NSSS kapsamında reaktör, birincil soğutma sistemi, buhar jeneratörleri ve bunlarla ilişkili güvenlik ve yardımcı sistemler gibi çok sayıda önemli unsur bulunabilir. Ancak kesin kapsam, reaktör teknolojisine ve proje sözleşmelerine göre değişebilir.

NSSS tasarımının özelliği, yalnızca termohidrolik performansın belirlenmesi değildir. Nükleer güvenlik açısından önemli sistemlerin güvenlik işlevleri, tasarım esasları, güvenlik sınıflandırması, sismik ve çevresel yeterlilikleri, kontrol ve koruma işlevleri ile diğer santral sistemleriyle arayüzleri de tasarımın parçasıdır.

T/G: Nükleer Isının Elektriğe Dönüşmesi

Türbin-Jeneratör (Turbine/Generator – T/G) bloğu, nükleer buhar üretim sisteminden gelen enerjinin elektrik üretimine dönüştürülmesinde merkezi rol oynar.

Türbin-jeneratör grubu yalnızca türbin ve jeneratörden oluşan iki ekipmanın toplamı olarak görülmemelidir. Buhar koşulları, türbin kontrolü, yoğuşturucu, besleme suyu sistemi, yağlama sistemleri, yardımcı sistemler, elektrik bağlantıları ve kontrol sistemleri gibi birçok mühendislik arayüzü bulunabilir.

Bu nedenle T/G tasarımının NSSS ile uyumu kritik önemdedir. Buhar koşullarındaki, yük değişimlerindeki veya kontrol gereksinimlerindeki farklılıklar iki blok arasındaki mühendislik arayüzlerini etkileyebilir.

IAEA kaynaklarında da nükleer ada ile türbin adası arasındaki arayüzlerin özellikle çoklu sözleşme modellerinde önemli bir mühendislik konusu olduğu belirtilmektedir.

BOP: "Geriye Kalan Her Şey" Değildir

Santral Denge Sistemleri (Balance of Plant – BOP) ifadesi bazen yanlış biçimde "NSSS ve T/G dışında kalan her şey" şeklinde anlaşılır. Teknik açıdan BOP'un rolü bundan çok daha önemlidir.

BOP kapsamındaki sistemler; nükleer güç santralinin çalışmasını, soğutmasını, elektrik üretmesini, çevresel koşullarını, yardımcı hizmetlerini ve çeşitli işletme fonksiyonlarını destekleyen çok sayıda sistemi içerebilir.

Örneğin proje kapsamına bağlı olarak soğutma suyu sistemleri, elektrik dağıtımı, havalandırma ve iklimlendirme, yangından korunma, basınçlı hava, servis suyu, kimyasal sistemler, atık sistemleri, kaldırma ekipmanları ve çeşitli yardımcı sistemler BOP kapsamında bulunabilir.

Ancak BOP kapsamı proje ve sözleşme yapısına göre değişebilir. Bu nedenle belirli bir santral için BOP'un kesin sınırları, o projenin tasarım ve sözleşme kapsamından belirlenmelidir.

Güncel IAEA güvenlik rehberlerinde yardımcı ve destek sistemlerinin performansının hizmet verdikleri yapı, sistem veya bileşenin güvenlik önemiyle uyumlu olması gerektiği özellikle vurgulanmaktadır. Yani "yardımcı sistem" ifadesi onun güvenlik açısından önemsiz olduğu anlamına gelmez.

Üç Blok Arasındaki Enerji ve Bilgi Akışı

NSSS, T/G ve BOP arasındaki ilişkiyi yalnızca fiziksel ekipman sınırlarıyla düşünmek yeterli değildir. Bu üç blok arasında sürekli bir enerji, akışkan, elektrik, kontrol bilgisi ve tasarım verisi alışverişi vardır.

Asıl Mühendislik Problemi: Arayüzler

Nükleer santral mühendisliğinde en karmaşık konulardan biri, tek tek sistemlerin tasarlanmasından çok bu sistemlerin birbirleriyle doğru şekilde çalışmasının sağlanmasıdır.

Örneğin NSSS tasarımcısı belirli bir buhar koşulunu esas alırken, türbin tasarımcısı farklı bir çalışma aralığı öngöremez. Benzer biçimde BOP tarafından sağlanan elektrik, soğutma veya yardımcı akışkan koşullarının NSSS ve T/G gereksinimleriyle uyumlu olması gerekir.

Bu nedenle her ana blok kendi mühendislik kapsamını oluştururken, diğer bloklarla olan sınır koşullarını ve arayüz gereksinimlerini açık biçimde tanımlamalıdır.

A/E: Blokları Birleştiren Mühendislik Katmanı

Mimarlık ve Mühendislik Kuruluşu (Architect/Engineer – A/E), nükleer santral projelerinde yalnızca mimari çizimler hazırlayan bir kuruluş olarak değerlendirilmemelidir.

A/E'nin kesin görev ve yetkileri proje organizasyonuna, sözleşme modeline ve sahibin kendi mühendislik kapasitesine göre önemli ölçüde değişebilir. Bununla birlikte IAEA kaynaklarında yeni santral projelerinde A/E'nin tasarım ve mühendislik faaliyetleri, satın alma ve yapım şartnameleri, montaj ve test talimatları, lisanslama desteği ve farklı tedarikçiler arasındaki teknik bağlantıların yönetilmesi gibi geniş bir rol üstlenebildiği belirtilmektedir.

Özellikle çoklu sözleşme yaklaşımında A/E; NSSS ve T/G tedarikçilerinin teknik verilerini alarak BOP tasarımını bunlarla uyumlu hale getirebilir. IAEA'nın çoklu sözleşme tanımında da A/E'nin NSSS ve türbin-jeneratör tedarikçilerinin seçimi sonrasında santralin geri kalanını bu ana ekipmanların etrafında tasarlama işlevi üstlenebildiği belirtilmektedir.

A/E'nin Tipik Mühendislik Kapsamı

A/E ile NSSS Tedarikçisinin Rolü Aynı Değildir

NSSS tedarikçisi kendi nükleer sistemlerinin ve bileşenlerinin tasarımında derin teknik sorumluluk üstlenebilir. Ancak bu durum tüm santralin mühendislik bütünlüğünün otomatik olarak tek bir kuruluş tarafından sağlandığı anlamına gelmez.

Benzer şekilde T/G tedarikçisi türbin-jeneratör grubunun teknik gereksinimlerinden sorumlu olabilir; fakat türbin-jeneratör sisteminin diğer santral sistemleriyle olan bütün arayüzleri yalnızca T/G tedarikçisinin sorumluluğunda olmayabilir.

Bu nedenle özellikle çoklu sözleşmeli projelerde sistem sorumluluğu ile santral bütünleştirme sorumluluğu birbirinden ayrılmalıdır.

BOP'un Yerel Mühendislik Açısından Önemi

BOP kapsamı, özellikle yeni nükleer enerji programına sahip ülkelerde yerel mühendislik ve sanayi katılımı açısından önemli olabilir. IAEA'nın yeni nükleer santral projelerine ilişkin çalışmalarında, BOP alanında saha koşullarının etkisinin yüksek olduğu ve deneyimli yerel mühendislik kuruluşlarının ayrıntılı mühendislik faaliyetlerine önemli ölçüde katılabileceği belirtilmektedir.

Bunun nedeni BOP'un önemli bir bölümünün saha koşulları, yerel altyapı, elektrik sistemi, soğutma suyu kaynakları, bina ve konvansiyonel tesisler, inşaat yöntemleri ve yerel mevzuatla doğrudan ilişkili olmasıdır.

Ancak yerel katılımın kapsamı yalnızca "kaç ekipmanın yerel üretildiği" ile ölçülmemelidir. Yerel mühendislik kuruluşlarının sistem tasarımı, hesaplama, teknik şartname hazırlama, arayüz yönetimi, tasarım doğrulama, yapım desteği ve lisanslama dokümantasyonu gibi faaliyetlere hangi düzeyde katıldığı da teknoloji ve mühendislik kapasitesinin göstergeleridir.

Üç Bloktan Entegre Santrale

Önceki bölümlerde ele alınan sistem tasarımı, üretim tasarımı, montaj tasarımı, referans santral ve standardizasyon kavramları burada tek bir mühendislik yapısında birleşmektedir.

Dolayısıyla NSSS, T/G ve BOP ayrımı yalnızca santralin fiziksel bölümlerini sınıflandırmak için kullanılan bir terminoloji değildir. Aynı zamanda mühendislik sorumluluklarının, tedarik kapsamlarının, tasarım arayüzlerinin ve teknoloji bilgisinin nasıl dağıldığını anlamak için de temel bir çerçevedir.

Özellikle çoklu sözleşme modelinde bu ayrım daha da önem kazanır: farklı tedarikçiler kendi teknik kapsamlarında başarılı olabilir; ancak NSSS, T/G ve BOP arasındaki arayüzler doğru yönetilmezse ortaya çıkan sonuç tek tek doğru ekipmanlardan oluşan fakat bütünleşik olarak beklenen performansı göstermeyen bir santral olabilir. IAEA'nın sözleşme yaklaşımlarına ilişkin dokümanlarında da paketler arasındaki uyumluluk ve arayüzlerin değerlendirilmesi özel bir mühendislik konusu olarak ele alınmaktadır.

Böylece bir sonraki adımda, bu üç ana mühendislik bloğunun hangi kuruluşlar arasında nasıl paylaştırıldığı sorusuna geçilebilir. Özellikle NSSS tedarikçisi, T/G tedarikçisi, A/E, BOP tedarikçileri, inşaat yüklenicileri ve işletmeci arasındaki görev dağılımının incelenmesi; nükleer santral mühendislik organizasyonunun gerçek yapısını ortaya koyacaktır.

Bir nükleer güç santralinin mühendisliği, tek bir kuruluş tarafından gerçekleştirilen doğrusal bir tasarım faaliyeti değildir. Özellikle çoklu sözleşme veya paket bazlı proje modellerinde; nükleer buhar besleme sistemi, türbin-jeneratör grubu, santral denge sistemleri, genel mühendislik, tedarik, yapım ve işletmeye alma faaliyetleri farklı kuruluşlar arasında dağıtılabilir.

Bu durumda temel mühendislik problemi yalnızca her kuruluşun kendi işini doğru yapması değildir. Daha önemli konu, farklı kuruluşlar tarafından üretilen tasarım ve tedarik bilgilerinin tek bir santral tasarımında birleştirilmesidir. IAEA'nın çoklu sözleşme yaklaşımında da sahibin veya çoğu durumda Mimarlık ve Mühendislik Kuruluşunun (Architect/Engineer – A/E) NSSS ve türbin-jeneratör için sözleşmeleri yönetebildiği ve daha sonra Santral Denge Sistemlerini (Balance of Plant – BOP) bu ana ekipmanların etrafında tasarladığı belirtilmektedir.

Görev Dağılımı Neden Gereklidir?

Nükleer santral gibi çok büyük ve çok disiplinli bir projede bütün mühendislik faaliyetlerinin tek bir kuruluşta toplanması her proje modeli için zorunlu veya uygun değildir. Uzmanlaşmış tedarikçiler, belirli sistem ve ekipmanlarda yüksek düzeyde teknik bilgi sağlayabilir.

Ancak uzmanlaşma arttıkça arayüzlerin sayısı ve yönetim ihtiyacı da artar. Bir NSSS tedarikçisinin tasarladığı sistemin A/E tarafından tasarlanan BOP sistemleriyle, türbin- jeneratör tedarikçisinin ekipmanlarının elektrik sistemiyle ve bütün bunların saha yapılarıyla uyumlu olması gerekir.

Dolayısıyla görev dağılımının temel amacı yalnızca iş yükünü paylaşmak değil; uzmanlıkları belirli sınırlar içinde organize ederek bütünleşik bir santral tasarımı oluşturmaktır.

NSSS Tedarikçisinin Rolü

Nükleer Buhar Besleme Sistemi (Nuclear Steam Supply System – NSSS) tedarikçisi, sözleşme kapsamına bağlı olarak nükleer ısı kaynağı ve bununla doğrudan ilişkili sistemlerin tasarımında temel sorumluluk üstlenebilir.

Bu kapsamda sistem tasarımları, ekipman tasarımları, mühendislik hesapları, teknik şartnameler, üretim bilgileri ve ilgili teknik destek sağlanabilir. IAEA'nın örnek proje organizasyonlarında NSSS tedarikçisinin sistem ve bileşen tasarımı, ekipman tedariki, teknik destek, lisanslama desteği ve eğitim gibi faaliyetleri üstlenebildiği görülmektedir.

Bununla birlikte NSSS tedarikçisinin kapsamı "santralin bütün mühendisliği" anlamına gelmez. NSSS'nin diğer santral sistemleriyle olan elektriksel, mekanik, kontrol ve fiziksel arayüzlerinin tanımlanması ve yönetilmesi gerekir.

T/G Tedarikçisinin Rolü

Türbin-Jeneratör (Turbine/Generator – T/G) tedarikçisi, nükleer buharın elektrik enerjisine dönüştürülmesini sağlayan türbin-jeneratör grubunun tasarımı ve tedarikinde uzmanlaşabilir.

Kapsam; türbin ve jeneratörün kendisinin yanı sıra sözleşmeye bağlı olarak yoğuşturucu, yardımcı sistemler, yağlama sistemleri, kontrol ekipmanları ve diğer ilgili ekipmanları da içerebilir. T/G tedarikçisi ayrıca ekipman testleri, teknik dokümantasyon, eğitim ve işletmeye alma desteği sağlayabilir.

Ancak T/G'nin teknik sınırları ile NSSS ve BOP arasındaki arayüzlerin açık biçimde tanımlanması gerekir. Özellikle buhar koşulları, besleme suyu, elektrik çıkışı, kontrol sinyalleri, yardımcı hizmetler ve koruma fonksiyonları gibi konular farklı tasarım kuruluşlarının kesişim noktalarını oluşturabilir.

A/E'nin Rolü: Parçaları Santrale Dönüştürmek

Mimarlık ve Mühendislik Kuruluşu (Architect/Engineer – A/E), çoklu sözleşme yaklaşımında santralin farklı mühendislik kapsamlarının bir araya getirilmesinde merkezi bir rol üstlenebilir.

IAEA'nın çoklu sözleşme tanımında, sahibin veya A/E'nin NSSS ve türbin-jeneratör tedarikçilerini seçmesinden sonra BOP'un bu ana ekipmanların etrafında tasarlanması ve önemli bir bölümünün güvenlik raporunun hazırlanması ile yapımın denetlenmesi gibi görevler üstlenebileceği belirtilmektedir.

Bu nedenle A/E'yi yalnızca "çizim hazırlayan mühendislik ofisi" olarak görmek eksik olur. A/E'nin rolü proje modeline göre; genel santral mühendisliği, BOP tasarımı, teknik şartnameler, disiplinler arası koordinasyon, arayüz yönetimi, lisanslama desteği, tedarik desteği, yapım desteği ve proje mühendisliği gibi çok daha geniş bir kapsam içerebilir.

BOP Tedarikçilerinin Rolü

Santral Denge Sistemleri (Balance of Plant – BOP) kapsamındaki tedarikçiler, proje tarafından kendilerine verilen ekipman ve sistem sınırları içinde mühendislik ve üretim faaliyetleri gerçekleştirebilir.

Örneğin bir BOP tedarikçisi belirli bir pompa, eşanjör, elektrik ekipmanı, HVAC sistemi veya başka bir yardımcı ekipmanın ayrıntılı tasarımını ve üretimini üstlenebilir. Ancak tedarikçinin kendi ekipmanı için yaptığı tasarım, santralin genel sistem tasarımından bağımsız değildir.

Tedarikçi tarafından üretilen teknik belgelerin A/E veya ilgili tasarım kuruluşu tarafından belirlenen gereksinimlerle uyumunun kontrol edilmesi ve gerekli durumlarda tasarım girdisi olarak yönetilmesi gerekir.

IAEA, güvenlik açısından önemli faaliyetlerde tedarikçilerin ilgili güvenlik gereksinimlerine ve işletmeci kuruluşun beklentilerine uymasını sağlamak üzere yeterlilik, gözetim ve sözleşmesel kontrol düzenlemeleri kurulmasını gerekli görmektedir.

Yapım Kuruluşunun Rolü

Yapım kuruluşu, tasarım bilgilerinin fiziksel tesise dönüştürülmesinden sorumlu temel aktörlerden biridir. Ancak yapım kuruluşunun görevi yalnızca "inşaat yapmak" değildir.

Yapım kapsamında; yapıların inşa edilmesi, ekipmanların kurulması, borulama ve elektrik montajları, kablo ve bağlantıların gerçekleştirilmesi, kaynak ve diğer saha imalatları, muayene ve testler ile bunlara ilişkin kalite kayıtlarının oluşturulması gibi faaliyetler bulunabilir.

IAEA'nın işletmeye alma düzenlemelerine ilişkin rehberinde, yapım grubunun yapı, sistem ve bileşenlerin tasarım gereksinimleri ve şartnamelere uygun biçimde inşa ve monte edilmesini sağlaması gerektiği; kalite yönetimi gereklerinin de bu süreçte korunması gerektiği belirtilmektedir.

Bu nedenle yapım kuruluşunun ürettiği dokümantasyon yalnızca proje yönetimi kayıtlarından ibaret değildir. Montaj kayıtları, muayene sonuçları, test kayıtları, saha değişiklikleri ve uygulandığı şekliyle tesis dokümantasyonu (as-built documentation) daha sonraki işletme ve konfigürasyon yönetimi faaliyetleri açısından önem taşır.

Yapım ile Tasarım Arasındaki Geri Besleme

Tasarım ile yapım arasında tek yönlü bir bilgi akışı bulunmaz. Sahada karşılaşılan bir durum, tasarım dokümanının yeniden değerlendirilmesini gerektirebilir.

Örneğin mevcut saha koşulları, montaj erişimi, malzeme uyumsuzluğu, ölçüsel farklılık veya başka bir teknik sorun nedeniyle başlangıç tasarımının değiştirilmesi gerekebilir. Böyle bir durumda saha uygulaması ile tasarım değişikliğinin kontrollü biçimde birbirine bağlanması gerekir.

Görev Dağılımında En Kritik Konu: Arayüzler

Farklı kuruluşların görev paylaşımı, teknik arayüzlerin açıkça tanımlanmasını zorunlu hale getirir. Her arayüz için hangi tarafın tasarım girdisini sağlayacağı, hangi tarafın hesap yapacağı, hangi tarafın onaylayacağı ve değişiklik halinde hangi tarafların bilgilendirileceği belirlenmelidir.

Teknik Sorumluluk ile Nihai Güvenlik Sorumluluğu Aynı Şey Değildir

Burada önemli bir ayrım yapılmalıdır. Bir ekipmanın tasarımının tedarikçiye verilmesi, nükleer tesisin güvenliğinden nihai sorumluluğun tedarikçiye devredildiği anlamına gelmez.

IAEA yaklaşımında işletmeci kuruluşun, güvenlik açısından önemli faaliyetleri gerçekleştiren tedarikçi ve yüklenicilerin ilgili güvenlik gereksinimlerine uymasını sağlayacak düzenlemeleri oluşturması beklenmektedir. Tedarikçi veya yüklenici belirli teknik işleri üstlenebilir; ancak bunların güvenlik gereklerine uygunluğunun yönetilmesi ve denetlenmesi ayrı bir sorumluluk alanıdır.

Sözleşme Modeli Görev Dağılımını Değiştirir

Yukarıdaki görev dağılımı bütün nükleer santraller için değişmez bir organizasyon şeması değildir. Projenin sözleşme modeli, sahibin mühendislik kapasitesi, tedarikçilerin kapsamı ve yerel sanayi katılımı görevlerin nerede toplandığını değiştirebilir.

IAEA yeni nükleer santral projelerinde başlıca üç uygulama yaklaşımından söz etmektedir: mühendislik-tedarik-yapım (Engineering, Procurement and Construction – EPC) veya anahtar teslim yaklaşımı, bölünmüş paket/ada yaklaşımı ve çoklu paket yaklaşımı. Bu modellerde A/E, sahip, ana tedarikçiler ve yapım kuruluşlarının sorumlulukları farklı biçimde düzenlenebilir.

Özellikle çoklu paket yaklaşımında arayüz yönetimi kritik hale gelir. IAEA, bu modelde sahibin veya A/E'nin çok sayıda sözleşmeyi yönetebilmesi ve ayrıntılı mühendislik ile yapımın genel sorumluluğunu üstlenebilmesi gerektiğini belirtmektedir.

Görev Dağılımının Teknoloji Yetkinliği Açısından Anlamı

Bu görev dağılımı, bir ülkenin veya kuruluşun nükleer santral projesine hangi düzeyde mühendislik bilgisiyle katıldığını değerlendirmek açısından da önemlidir.

Örneğin yalnızca saha montajının gerçekleştirilmesi ile bir sistemin tasarım gereksinimlerinin oluşturulması aynı mühendislik yetkinliğini ifade etmez. Benzer şekilde bir ekipmanın yerel olarak üretilmesi ile o ekipmanın sistem tasarımının, üretim tasarımının ve tasarım doğrulamasının bağımsız olarak yapılabilmesi farklı yetkinlik seviyeleridir.

Tasarım → Tedarik → Yapım → İşletmeye Alma

Görev dağılımının son aşaması, tasarım bilgilerinin işletmeye alma sürecine kadar korunmasıdır. Yapım tamamlandığında tasarım dokümanları ile fiziksel tesisin aynı durumu göstermesi gerekir.

IAEA işletmeye alma rehberinde tasarımcıların ve üreticilerin işletmeye alma ekipleriyle iş birliği yapması, gerekli teknik bilgileri sağlaması ve testler sırasında ortaya çıkan sorunların çözümüne gerektiğinde katılması gerektiği belirtilmektedir. Ayrıca yapım, işletmeye alma ve işletme grupları arasındaki sorumlulukların açık biçimde tanımlanması ve aşamalı sorumluluk devri yapılması öngörülmektedir.

Sonuç: Bir Santral, Kuruluşların Toplamından Daha Fazlasıdır

NSSS tedarikçisi, T/G tedarikçisi, A/E, BOP tedarikçileri ve yapım kuruluşu kendi kapsamlarında uzmanlaşmış olabilir. Ancak nükleer santralin gerçek mühendislik başarısı, bu kuruluşların ayrı ayrı başarılı olmasından daha geniş bir konudur.

Bir nükleer santral; NSSS + T/G + BOP + yapı + elektrik + enstrümantasyon ve kontrol + yardımcı sistemler + yapım + işletmeye alma faaliyetlerinin teknik olarak bütünleştirilmiş sonucudur.

Bu nedenle görev dağılımının en kritik unsuru, kuruluşların kendi sınırlarını belirlemek kadar bu sınırlar arasındaki sorumlulukların açık biçimde tanımlanmasıdır. Bir arayüzün sahipsiz kalması, iki kuruluş tarafından farklı varsayımlarla tasarlanması veya değişikliğin tüm ilgili taraflara aktarılmaması, tek bir ekipmanın hatasından daha geniş sonuçlar doğurabilir.

Böylece önceki bölümlerde ele alınan tasarım kategorileri, referans santral, standardizasyon, NSSS–T/G–BOP ayrımı ve A/E'nin bütünleştirici rolü tek bir organizasyon çerçevesinde birleşmektedir. Bir sonraki aşamada ise bu organizasyonun üzerinde duran daha temel konuya, yani tasarım otoritesi, bağımsız doğrulama, kalite güvencesi ve nükleer güvenlik sorumluluğunun kimde bulunduğuna geçilebilir.

Önceki bölümde görüldüğü gibi nükleer güç santralinin mühendislik faaliyetleri; Nükleer Buhar Besleme Sistemi (Nuclear Steam Supply System – NSSS), Türbin-Jeneratör (Turbine/Generator – T/G), Santral Denge Sistemleri (Balance of Plant – BOP) ve bunlara bağlı çok sayıda tedarikçi, mühendislik kuruluşu ve yapım kuruluşu arasında dağıtılabilir.

Böyle bir organizasyonda temel sorun artık yalnızca "kim neyi tasarlayacak?" değildir. Daha önemli soru, farklı kuruluşlar tarafından geliştirilen bu tasarımların nasıl tek bir santral tasarımına dönüştürüleceğidir. İşte Mimarlık ve Mühendislik Kuruluşunun (Architect/Engineer – A/E) temel rolü bu noktada ortaya çıkar.

A/E'nin görev kapsamı projeye ve sözleşme modeline göre değişebilir. Özellikle anahtar teslim, bölünmüş paket ve çoklu sözleşme modellerinde A/E'nin yetki ve sorumlulukları farklılaşabilir. Ancak çoklu sözleşme yaklaşımında A/E'nin ayrıntılı mühendislik, BOP tasarımı ve farklı tedarikçiler arasındaki teknik bütünleştirmede merkezi bir rol üstlenmesi tipik bir uygulamadır.

A/E'nin Entegrasyon Fonksiyonu Neyi Birleştirir?

A/E'nin entegrasyon rolü tek bir disiplinle sınırlı değildir. Mekanik, proses, elektrik, enstrümantasyon ve kontrol, yapı, mimari, güvenlik, lisanslama, tedarik, yapım ve işletmeye alma faaliyetleri arasında teknik bağlantı kurulması gerekir.

A/E'nin Birinci Görevi: Tasarımın Bütünlüğünü Korumak

Büyük bir nükleer santral projesinde yüzlerce veya daha fazla sayıda teknik kuruluş aynı anda çalışabilir. Her kuruluş kendi uzmanlık alanında doğru bir tasarım üretebilir; ancak bu tasarımlar farklı varsayımlara dayanıyorsa santral bütünü açısından sorun ortaya çıkabilir.

Örneğin NSSS tedarikçisi belirli bir soğutma koşulunu esas alırken, BOP tasarımının farklı bir sıcaklık veya debi kabul etmesi; türbin-jeneratör tasarımının farklı bir buhar koşuluna göre yapılması veya elektrik tasarımının ekipmanın gerçek yükünü yansıtmaması durumunda tek tek tasarımlar kendi sınırları içinde doğru görünse bile santral tasarımında uyumsuzluk oluşabilir.

Bu nedenle A/E'nin önemli işlevlerinden biri, tasarım varsayımlarının, sınır koşullarının ve arayüz bilgilerinin kuruluşlar arasında tutarlı tutulmasını sağlamaktır.

A/E'nin İkinci Görevi: Tasarım Girdilerini Birleştirmek

Entegrasyonun başlangıç noktası tasarım girdileridir. NSSS ve T/G tedarikçilerinden, saha araştırmalarından, sahibin gereksinimlerinden, lisanslama koşullarından, kod ve standartlardan ve diğer tedarikçilerden gelen bilgiler tek bir mühendislik çerçevesinde değerlendirilmelidir.

Bu yaklaşım, önceki bölümlerde ele alınan Tasarım Girdisi Kontrolü ile doğrudan bağlantılıdır. Bir tedarikçiden gelen teknik dokümanın santral tasarımında kullanılabilmesi için yalnızca alınmış olması yeterli değildir; kaynağı, geçerliliği, revizyonu, uygulanabilirliği ve diğer tasarım girdileriyle ilişkisi kontrol edilmelidir.

IAEA'nın tedarik yaklaşımında da ihale ve tedarik belgelerinin sahibin gereksinimlerini ve teknik değerlendirme kriterlerini tanımlayan kapsamlı bir dokümantasyon yapısına dayanması gerektiği belirtilmektedir.

A/E'nin Üçüncü Görevi: Teknik Şartnameye Dönüştürmek

A/E'nin entegrasyon işlevi yalnızca mühendislik çizimleri arasında koordinasyon yapmakla sınırlı değildir. Tasarım gereksinimlerinin teknik şartnamelere dönüştürülmesi de bu zincirin önemli bir parçasıdır.

Bir ekipmanın hangi performansı göstermesi gerektiği sistem tasarımında tanımlanabilir. Ancak bu gereksinimin satın alma sürecinde tedarikçiye açık ve ölçülebilir biçimde aktarılması gerekir. Malzeme, performans, çevresel koşullar, kalite, muayene, test, dokümantasyon ve kabul kriterleri gibi konular tedarik belgelerinde teknik olarak tanımlanabilir.

Böylece mühendislik gereksinimi ile satın alınan fiziksel ürün arasında izlenebilir bir zincir oluşturulur.

A/E'nin Dördüncü Görevi: Arayüzlerin Yönetimi

Birden fazla tedarikçinin bulunduğu projelerde teknik arayüzlerin yönetimi A/E'nin en kritik görevlerinden biridir. Çünkü arayüz yalnızca iki borunun birbirine bağlandığı fiziksel sınır değildir. Elektrik, kontrol, veri, yük, sıcaklık, basınç, malzeme, yapı ve hatta sorumluluk sınırları da birer mühendislik arayüzü oluşturur.

IAEA'nın çoklu sözleşme yaklaşımında da çok sayıda sözleşmenin bulunduğu projelerde kuruluşların sorumluluk ve yetki sınırlarının açıkça tanımlanması ve organizasyonel arayüzlerin dikkatle kontrol edilmesi gerektiği vurgulanmaktadır.

A/E'nin Beşinci Görevi: Değişiklikleri Bütünleştirmek

Tasarım değişikliği, A/E'nin entegrasyon rolünü özellikle görünür hale getirir. Bir tedarikçinin ekipmanında yapılan değişiklik, yalnızca o ekipmanın çizimini etkileyebilir; fakat değişiklik sistem bağlantılarını, yapı yüklerini, elektrik yüklerini, kontrol mantığını, borulama gerilmelerini, güvenlik analizlerini ve saha montajını da etkileyebilir.

Bu nedenle değişiklik yönetiminin amacı yalnızca değişen dokümanı revize etmek değildir. Değişikliğin santral tasarımındaki bütün teknik etkilerinin belirlenmesi gerekir.

A/E'nin Altıncı Görevi: Tasarım ile Yapım Arasında Köprü Kurmak

Tasarımın sahada uygulanması, mühendislik bütünlüğünün gerçek sınavlarından biridir. Çizimde doğru görünen bir tasarımın sahada uygulanabilir olması için erişim, kaldırma, montaj sırası, toleranslar, geçici yapılar ve diğer saha koşulları dikkate alınmalıdır.

A/E bu aşamada tasarım bilgisinin yapım kuruluşuna aktarılmasına, teknik soruların cevaplanmasına, saha koşullarından kaynaklanan değişikliklerin değerlendirilmesine ve gerekli tasarım güncellemelerinin yönetilmesine katkı sağlayabilir.

IAEA, anahtar teslim projelerde tasarımın sahibin gereksinimleri ve saha koşullarına uyarlanması, tedarikin ve yapımın yönetilmesi, farklı tedarikçiler arasındaki arayüzlerin yönetilmesi ve tesis konfigürasyonunun yapım ve işletmeye alma boyunca korunması gibi işlevleri A/E ile ilişkilendirmektedir.

A/E'nin Yedinci Görevi: Tasarım Bilgisinin Konfigürasyonunu Korumak

Büyük bir nükleer santralde aynı ekipmanın veya sistemin bilgisi çok sayıda dokümanda bulunabilir. Çizimler, hesaplar, teknik şartnameler, tedarikçi belgeleri, yapım kayıtları ve işletme dokümanları arasında tutarlılık sağlanması gerekir.

Bu nedenle A/E'nin mühendislik entegrasyonu, Konfigürasyon Yönetimi (Configuration Management – CM) ile doğrudan bağlantılıdır.

Özellikle yapım ve işletmeye alma sırasında tasarımın fiziksel tesisle uyumlu tutulması önemlidir. IAEA, anahtar teslim modelinde tasarımın uyarlanması ve yapım ile işletmeye alma sırasında tesis konfigürasyonunun korunmasından sorumlu mühendislik fonksiyonunun A/E olarak adlandırılabildiğini belirtmektedir.

A/E'nin Sekizinci Görevi: Planlama ve Proje Yönetimi Desteği

Mühendislik entegrasyonu zaman ve kaynak yönetiminden bağımsız düşünülemez. Bir sistem tasarımının tamamlanması, başka bir sistemin tasarım girdisi olabilir; bir ekipman şartnamesinin yayımlanması satın alma sürecini başlatabilir; tedarikçi dokümanlarının gecikmesi ise saha tasarımını etkileyebilir.

Bu nedenle mühendislik programı ile satın alma, imalat, yapım ve işletmeye alma programları arasında bağlantı kurulması gerekir. IAEA'nın anahtar teslim proje modeline ilişkin açıklamasında da EPC yüklenicisinin tedarik ve yapımı yönetmesinin yanı sıra programı ve tedarikçiler arasındaki arayüzleri yönetmesi gerektiği belirtilmektedir.

A/E'nin Dokuzuncu Görevi: Doğrulama ve Teknik Kontrol

Entegrasyon, farklı tasarımların yalnızca bir araya getirilmesi anlamına gelmez. Bu tasarımların ortak gereksinimleri karşılayıp karşılamadığının da kontrol edilmesi gerekir.

Tasarım doğrulaması, bağımsız kontrol, hesapların incelenmesi, disiplinler arası değerlendirmeler ve teknik dokümanların onaylanması gibi faaliyetler burada önem kazanır. Ancak bu faaliyetlerin kimin tarafından gerçekleştirileceği proje organizasyonuna göre belirlenir ve bağımsızlık gerekleri ayrıca korunmalıdır.

Burada özellikle önemli olan ayrım şudur: A/E'nin entegrasyon sorumluluğu, işletmeci/sahibin nihai güvenlik sorumluluğunun yerine geçmez. IAEA kaynaklarında, teknik faaliyetlerin bir kısmı başka kuruluşlara verilse bile işletmeci kuruluşun tesisin tasarımı ve işletmesinden doğan nihai sorumluluğu koruduğu açıkça belirtilmektedir.

A/E Yetkinliği Neden Teknoloji Yetkinliğinin Göstergesidir?

Bir nükleer teknoloji programının yetkinliğini değerlendirirken yalnızca reaktör kabı, buhar jeneratörü, pompa, vana veya başka bir ekipmanın üretilebilmesine bakmak yeterli değildir.

Daha kapsamlı soru şudur: Bu ekipmanların oluşturduğu sistemlerin tamamı, saha koşullarından işletmeye almaya kadar bağımsız olarak bütünleştirilebiliyor mu?

Çünkü santral mühendisliği; tek tek ekipmanların tasarımından daha geniş bir yetkinlik kümesidir. Sistem gereksinimlerinin oluşturulması, disiplinler arası hesapların yapılması, tedarikçilerin teknik bilgilerinin değerlendirilmesi, arayüzlerin yönetilmesi, değişikliklerin kontrol edilmesi, yapım desteğinin sağlanması ve tesisin gerçek fiziksel konfigürasyonunun tasarımla uyumlu tutulması gerekir.

A/E'nin Asıl Ürünü: Entegre Santral Bilgisi

Bu açıdan A/E'nin ortaya koyduğu en önemli çıktı tek tek çizimler değildir. Asıl çıktı; farklı mühendislik disiplinlerinin, tedarikçilerin ve saha faaliyetlerinin aynı tasarım esasları altında birleştirildiği entegre santral mühendisliği bilgisidir.

Bu bilgi; tasarım gereksinimleri, sistem tanımları, hesaplar, çizimler, teknik şartnameler, tedarikçi verileri, yapım bilgileri, değişiklik kayıtları, test sonuçları ve işletmeye alma kayıtları arasında bağlantı kurar.

Bu nedenle A/E'nin başarısı, yalnızca kaç mühendis çalıştırdığı veya kaç çizim ürettiğiyle değerlendirilmemelidir. Daha temel ölçüt, farklı kaynaklardan gelen mühendislik bilgilerinin ne kadar tutarlı, izlenebilir, doğrulanabilir ve uygulanabilir bir santral tasarımına dönüştürülebildiğidir.

Entegrasyon Olmadan Uzmanlıklar Bir Santral Oluşturmaz

NSSS tedarikçisinin güçlü bir nükleer sistem tasarlaması, T/G tedarikçisinin yüksek performanslı bir türbin-jeneratör geliştirmesi ve BOP tedarikçilerinin kaliteli ekipmanlar üretmesi tek başına yeterli değildir.

Bu uzmanlıkların aynı saha, aynı tasarım esasları, aynı güvenlik gereksinimleri ve aynı işletme hedefleri altında birleştirilmesi gerekir. A/E'nin entegrasyon rolünün temel önemi burada ortaya çıkar.

IAEA'nın farklı proje modellerine ilişkin yaklaşımı da bu nedenle yalnızca teknik uzmanlığın değil, organizasyonel sorumlulukların, yetki sınırlarının ve arayüzlerin açık biçimde tanımlanmasının önemini vurgulamaktadır. Çoklu sözleşme modelinde özellikle bu bütünleştirici kapasite daha belirgin hale gelir.

Böylece önceki bölümlerde ele alınan referans santral, standardizasyon, sistem–üretim–montaj tasarımı, NSSS–T/G–BOP ayrımı ve görev dağılımı A/E'nin entegrasyon fonksiyonunda birleşmektedir. Bir sonraki adımda bu entegrasyonun nükleer güvenlik açısından en kritik boyutuna geçilebilir: tasarım otoritesi, bağımsız tasarım doğrulaması ve güvenlik açısından önemli kararların kim tarafından ve hangi mekanizmalarla kontrol edildiği.

Güney Kore'nin nükleer enerji alanındaki gelişimi, bir nükleer santralin yalnızca satın alınması veya işletilmesi ile teknoloji sahibi olunamayacağını gösteren önemli örneklerden biridir. Kore'nin nükleer programı başlangıçta yabancı teknolojiye ve anahtar teslim projelere dayanırken, zaman içinde tasarım, mühendislik, ekipman imalatı, yapım, işletme, bakım ve yakıt alanlarında yerli yeteneklerin geliştirilmesine yönelmiştir.

Bu dönüşüm bir anda gerçekleşmemiştir. IAEA'nın Kore nükleer programına ilişkin değerlendirmesinde süreç; ilk aşamada yabancı kuruluşlardan teknolojinin alınması, daha sonra yerli kuruluşların bileşen bazında üretime ve mühendisliğe katılması, ardından ortak tasarım ve nihayet yerli araştırma-geliştirme ile tasarım ve üretimin giderek daha büyük bölümünün Kore kuruluşları tarafından üstlenilmesi şeklinde açıklanmaktadır.

Kore'nin Öz-Yeterlilik Yolculuğu

Güney Kore'nin ilk ticari nükleer santralleri büyük ölçüde yabancı kuruluşların tasarım ve tedarik kapasitesine dayanıyordu. Sonraki projelerde ise yerli kuruluşların mühendislik, imalat, yapım ve proje yönetimindeki payı kademeli olarak artırıldı.

IAEA'nın teknoloji gelişim değerlendirmesine göre ilk aşamada yabancı şirketler ana yüklenici olarak tasarım ve ana ekipmanları sağlarken Koreli kuruluşlar sınırlı yönetim, test, inşaat ve montaj faaliyetlerine katıldı. Daha sonraki aşamada bileşen bazlı sözleşmelerle yerli imalat arttı; 1980'lerin sonlarında ise Koreli kuruluşlar ana yüklenici konumuna geçerek yabancı kuruluşların daha çok ileri teknoloji desteği sağladığı bir yapıya yöneldi.

1985: Kurumsal Görev Dağılımının Başlangıcı

Kore hükümetinin 1985 yılında nükleer teknoloji alanında teknoloji öz-yeterliliği politikasını güçlendirmesi, yalnızca daha fazla yerli üretim yapılması anlamına gelmedi. Nükleer santral yaşam döngüsünün farklı bölümleri, farklı yerli kuruluşların uzmanlık alanlarına dağıtıldı.

IAEA'nın ülke profillerinde bu dönemde kurumsal görev dağılımı; KHNP için proje yönetimi ve elektrik üretimi, KEPCO E&C/KOPEC için mimarlık-mühendislik ve NSSS tasarımı, Doosan için NSSS ve türbin-jeneratör ekipmanlarının üretimi, KEPCO KPS için bakım, KEPCO Nuclear Fuel için nükleer yakıt ve yerli yapım kuruluşları için inşaat faaliyetleri şeklinde yapılandırılmıştır.

Bu yapıdaki temel fikir, nükleer santralin bütün yaşam döngüsünün tek bir kuruluşa bağımlı kalmadan, birbirini tamamlayan uzmanlık alanları arasında oluşturulmasıdır.

KEPCO E&C / KOPEC: Tasarım Yeteneğinin Merkezi

Kore örneğinin bu bölüm açısından en dikkat çekici unsurlarından biri, tasarım ve mühendislik yeteneğinin ayrı bir kurumsal kapasite olarak geliştirilmiş olmasıdır.

KEPCO E&C, Kore nükleer santrallerinde Mimarlık ve Mühendislik (Architect/Engineering – A/E) faaliyetlerinin yanı sıra Nükleer Buhar Besleme Sistemi (Nuclear Steam Supply System – NSSS) tasarımında rol üstlenmiştir. Şirketin güncel teknik bilgilerinde OPR1000, APR1400 ve APR+ gibi tasarımların geliştirilmesinde hem santral genel mühendisliği hem de reaktör tasarımı kapasitesi vurgulanmaktadır.

Bu durum teknoloji öz-yeterliliği açısından önemlidir. Çünkü ekipman üretiminden önce veya onunla birlikte, ekipmanın hangi sistem gereksinimini karşılayacağının ve bütün santral içinde nasıl çalışacağının tasarlanabilmesi gerekir.

Doosan: Tasarımdan Ağır İmalata

Tasarım yeteneğinin fiziksel ürüne dönüşebilmesi için ağır nükleer ekipman imalat kapasitesine de ihtiyaç vardır. Tarihsel kaynaklarda Doosan Heavy Industries & Construction olarak geçen kuruluş, 2022 yılında Doosan Enerbility adını almıştır.

Kuruluşun Changwon'daki ağır imalat altyapısı; reaktör basınç kapları, buhar jeneratörleri ve diğer büyük nükleer ekipmanların üretiminde önemli bir kapasite oluşturmuştur. Dünya Nükleer Birliği'nin güncel değerlendirmesine göre Doosan, APR1400 için ağır reaktör bileşenleri ve türbinler de dahil olmak üzere büyük nükleer ekipmanlar tedarik etmiştir.

Böylece mühendislik zincirinin iki önemli halkası birbirine bağlanmaktadır:

KEPCO Nuclear Fuel: Yakıtın da Bir Tasarım Konusu Olması

Teknoloji öz-yeterliliğinin önemli fakat bazen gözden kaçan unsurlarından biri nükleer yakıttır. Reaktör tasarımının sahibi olmak ile o reaktörde kullanılacak yakıtın tasarımını, güvenlik analizini ve üretimini gerçekleştirebilmek farklı ancak birbirini tamamlayan yeteneklerdir.

KEPCO Nuclear Fuel (KEPCO NF), nükleer yakıt tasarımı ve güvenlik analizi ile birlikte basınçlı su reaktörü ve basınçlı ağır su reaktörü yakıtlarının üretimini gerçekleştirmektedir. Şirket, basınçlı su reaktörü yakıtını 1989'dan, CANDU yakıtını ise 1998'den beri ürettiğini belirtmektedir.

Bu kapasite, teknoloji öz-yeterliliğinin yalnızca reaktör ve türbin ekipmanlarından ibaret olmadığını gösterir. Yakıt tasarımı; çekirdek fiziği, termohidrolik, malzeme teknolojisi, yakıt performansı ve güvenlik analizleriyle doğrudan ilişkilidir.

KEPCO KPS: İşletme Deneyiminin Mühendisliğe Geri Dönüşü

Nükleer teknoloji yalnızca tasarım ve inşaatla başlamaz ve bitmez. Bir santral işletmeye alındıktan sonra elde edilen işletme ve bakım deneyimi, sonraki tasarımlar için önemli bir mühendislik girdisi oluşturabilir.

Kore'nin nükleer organizasyonunda KEPCO KPS bakım hizmetlerinde önemli bir rol üstlenmiştir. IAEA'nın ülke profilinde KEPCO KPS'nin işletmedeki nükleer santrallere bakım hizmetleri sağladığı belirtilmektedir.

Bu rolün teknoloji öz-yeterliliği açısından önemi, yalnızca bakımın yerli olarak yapılması değildir. Bakım sırasında elde edilen ekipman davranışı, arıza mekanizmaları, yaşlanma, bakım süreleri, değişiklik gereksinimleri ve saha deneyimleri tasarım ve işletme süreçlerine geri beslenebilir.

KHNP: Kullanıcıdan Sistem Sahipliğine

Teknoloji öz-yeterliliğinde santral sahibinin rolü de kritik önemdedir. Çünkü tasarımın gerçek işletme gereksinimlerini tanımlayacak, tasarım kararlarını değerlendirecek ve santral yaşam döngüsünün tamamından elde edilen deneyimi yeni projelere aktaracak kurumsal bir kapasite gerekir.

Kore modelinde KHNP; santral işletmeciliği ve proje yönetimi açısından merkezi konumda yer almıştır. IAEA'nın ülke profilinde KHNP'nin sahip olarak inşaat ve işletmeye alma dahil toplam proje yönetiminde rol üstlendiği, KEPCO E&C'nin A/E ve NSSS tasarımını, Doosan'ın NSSS ve T/G tedarikini, KEPCO NF'nin yakıtı üstlendiği belirtilmektedir.

Böyle bir yapı, santral sahibinin yalnızca "elektrik satın alan müşteri" konumunda kalmaması açısından önemlidir. Sahibin teknik gereksinimleri tanımlayabilmesi, tedarikçileri yönetebilmesi, tasarım kararlarını değerlendirebilmesi ve işletme deneyimini sonraki projelere aktarabilmesi gerekir.

APR1400: Öz-Yeterlilikten Tasarım İhracatına

Kore'nin teknoloji öz-yeterliliği programının önemli sonuçlarından biri APR1400 tasarımının geliştirilmesidir. APR1400, daha önceki OPR1000 ve diğer tasarım deneyimlerinden geliştirilen evrimsel bir basınçlı su reaktörü tasarımıdır. OECD/NEA dokümanında APR1400'ün OPR1000 ve System 80+ deneyimi üzerine geliştirildiği belirtilmektedir.

Daha da önemlisi, APR1400 yalnızca Kore içinde kullanılan bir tasarım olarak kalmamış; Birleşik Arap Emirlikleri'ndeki Barakah projesinde uygulanmıştır. Bu durum tasarım bilgisinin başka bir ülkenin saha koşulları, lisanslama sistemi, kalite gerekleri ve proje organizasyonu altında uygulanmasını gerektirdiğinden, teknoloji yetkinliği açısından daha ileri bir sınama oluşturur.

APR1400'ün farklı ülkelerde değerlendirilmesi, tasarımın yalnızca teknik olarak geliştirilmesini değil, tasarımın başka bir düzenleyici ortamda savunulabilmesini ve doğrulanabilmesini de gerektirmiştir. OECD/NEA'nın APR1400 çalışma grubu; tasarım farklılıkları, güvenlik değerlendirmeleri, yapım gözetimi, sayısal enstrümantasyon ve kontrol, ciddi kazalar ve olasılıksal güvenlik değerlendirmesi gibi başlıklarda uluslararası düzenleyici incelemelerin yürütüldüğünü belirtmektedir.

Ancak "Öz-Yeterlilik" Mutlak Bir Kavram Değildir

Güney Kore örneğini değerlendirirken "öz-yeterlilik" kavramının mutlak bir bağımsızlık anlamına gelmediği de belirtilmelidir. Bir nükleer santralin bütün teknolojilerinin ve bütün tedarik zincirinin her ülkede yüzde 100 yerli olması gerçekçi veya zorunlu bir ölçüt değildir.

Nükleer yakıt çevriminin bazı bölümleri, özel malzemeler, belirli ölçüm cihazları, yazılımlar veya başka uzmanlıklar uluslararası tedarik zincirlerinden sağlanabilir. Nitekim Güney Kore'nin nükleer yakıt tedarikinde de zenginleştirme hizmetleri için uluslararası tedarikçilerle çalıştığı görülmektedir.

Dolayısıyla daha anlamlı soru şudur: Bir ülke kritik bir teknolojiye dışarıdan eriştiğinde, onun sistem davranışını anlayabilecek, tasarımını değerlendirecek, gerektiğinde değiştirecek, doğrulayacak ve yaşam döngüsü boyunca sürdürebilecek mühendislik kapasitesine sahip mi?

Güney Kore Modelinin En Önemli Özelliği: Kurumsal Ekosistem

Kore örneğini yalnızca tek bir şirketin başarısı üzerinden değerlendirmek doğru olmaz. Öz-yeterlilik, farklı uzmanlıkların birbirini tamamladığı bir kurumsal ekosistem içerisinde geliştirilmiştir.

Bu yapı, önceki bölümlerde ele alınan A/E entegrasyonu kavramının ulusal ölçekteki karşılığını göstermektedir. A/E tek başına bütün teknolojilere sahip olmak zorunda değildir; ancak farklı teknoloji ve uzmanlıkların tek bir santral tasarımında birleştirilmesini sağlayacak mühendislik kapasitesine sahip olmalıdır.

Teknoloji Sahipliği Nerede Başlıyor?

Bu sorunun cevabı yalnızca ekipmanın fabrikadan çıkmasıyla başlamaz. Teknoloji sahipliği açısından daha derin bir yetkinlik zinciri söz konusudur.

Kore Örneğinin Tasarım Yeteneği Açısından Önemi

Güney Kore örneğinin bu bölüm açısından en önemli sonucu, teknoloji transferinin nihai hedefinin yalnızca yabancı bir santralin kurulması olmadığını göstermesidir. Daha uzun vadeli hedef, yabancı teknolojiden öğrenilen bilgilerin yerli mühendislik kapasitesine dönüştürülmesi ve daha sonra bu kapasitenin yeni tasarımlar geliştirebilecek düzeye taşınmasıdır.

IAEA'nın değerlendirmesinde Kore'nin 1980'lerin sonlarında yerli kuruluşların ana yüklenici olduğu projelere geçmesi ve yabancı kuruluşların daha ileri teknoloji konularında destek sağlayan konuma gelmesi bu dönüşümün önemli aşamalarından biri olarak gösterilmektedir.

Bunun sonucunda Kore'nin nükleer santral yetkinliği yalnızca ekipman üretme kapasitesinden ibaret kalmamış; tasarım, sistem mühendisliği, ağır imalat, yakıt, bakım, yapım, işletme ve proje yönetimini kapsayan daha geniş bir yapıya dönüşmüştür.

Kore Modelinden Çıkarılabilecek Teknik Ders

Burada amaç Güney Kore modelini başka bir ülkeye doğrudan kopyalamak değildir. Her ülkenin sanayi yapısı, elektrik sistemi, insan kaynağı, düzenleyici sistemi, finansman modeli ve uluslararası tedarik ilişkileri farklıdır.

Ancak teknik açıdan önemli bir ders bulunmaktadır: nükleer teknoloji kapasitesi tek bir fabrikanın veya tek bir reaktör ekipmanının üretimiyle oluşmaz. Tasarım kuruluşları, santral sahibi, araştırma kurumları, ekipman üreticileri, yakıt kuruluşları, bakım kuruluşları, yapım kuruluşları ve düzenleyici yapı arasında uzun dönemli bir bilgi birikimi oluşması gerekir.

Özellikle tasarım yeteneği bu zincirin merkezinde bulunur. Çünkü tasarım kuruluşu; işletme deneyimini, saha verilerini, tedarikçi bilgilerini, araştırma sonuçlarını, güvenlik gereksinimlerini ve yeni teknolojileri bir sonraki santral tasarımına dönüştürebilen kurumsal hafızayı oluşturur.

Böylece bu bölümdeki Kore örneği, önceki bölümlerde ele alınan referans santral, standardizasyon, sistem–üretim–montaj tasarımı, NSSS–T/G–BOP ayrımı ve A/E entegrasyonu kavramlarının ulusal bir teknoloji geliştirme programında nasıl birbirine bağlanabileceğini göstermektedir.

Bir sonraki aşamada ise bu yaklaşımın en kritik kurumsal sorusuna geçilebilir: Bir ülke tasarım yeteneğini kazandıktan sonra bu tasarımın nükleer güvenlik açısından bağımsız olarak doğrulanmasını, lisanslanmasını ve düzenleyici denetimini nasıl sağlayabilir? Böylece teknoloji öz-yeterliliğinden tasarım otoritesi, bağımsız doğrulama ve nükleer güvenlik denetimi konusuna geçiş yapılabilir.

Nükleer güç santralinin tasarımı, tek bir mühendislik disiplininin kendi sınırları içerisinde tamamlayabileceği bir faaliyet değildir. Reaktör fiziğinden termohidrolik analize, mekanik ve malzeme mühendisliğinden elektrik ve enstrümantasyon-kontrol sistemlerine, inşaat ve yapı mühendisliğinden deprem tasarımına, HVAC ve yangın güvenliğinden radyasyon korumasına, insan faktörlerinden çevre ve proje yönetimine kadar çok sayıda uzmanlık alanının ortak çalışmasını gerektirir.

Bu nedenle nükleer tasarımın gerçek ürünü, birbirinden bağımsız olarak hazırlanmış mühendislik dokümanlarının toplamı değil; bu disiplinlerin gereksinimlerinin aynı tasarım esasları, aynı güvenlik hedefleri ve aynı fiziksel santral üzerinde tutarlı biçimde birleştirilmiş olmasıdır.

Tasarımın Disiplinlerarası Karakteri

Bir sistemin tasarımında yapılan değişiklik çoğu zaman yalnızca o sistemi etkilemez. Örneğin bir pompanın kapasitesinin değiştirilmesi; elektrik motorunun gücünü, kablo boyutlandırmasını, elektrik besleme sistemini, ısı yükünü, HVAC kapasitesini, borulama düzenini, temel ve taşıyıcı yapı gereksinimlerini, kontrol mantığını ve enstrümantasyonu etkileyebilir.

Benzer biçimde bir binanın yerleşiminde yapılan değişiklik; güvenlik sistemlerinin fiziksel ayrılması, kablo güzergâhları, boru penetrasyonları, yangın bölmeleri, bakım erişimi, radyasyon dozları ve deprem davranışı üzerinde sonuçlar doğurabilir.

Dolayısıyla nükleer tasarımda temel soru yalnızca “Bu sistem kendi başına doğru tasarlanmış mı?” değildir. Aynı zamanda “Bu sistem diğer sistemlerle birlikte çalıştığında santralin tasarım gereklerini ve güvenlik fonksiyonlarını karşılıyor mu?” sorusunun da cevaplanması gerekir.

Başlıca Mühendislik Disiplinleri ve Tasarıma Katkıları

Reaktör Fiziği ile Termohidroliğin Birlikte Çalışması

Reaktör fiziği ve termohidrolik birbirinden bağımsız hesap alanları değildir. Çekirdekte oluşan güç dağılımı, soğutucu akışının ve sıcaklık dağılımının belirlenmesinde önem taşırken; sıcaklık, yoğunluk, boşluk oranı ve akış koşulları da reaktörün nötronik davranışını etkileyebilir.

Bu nedenle çekirdek tasarımı, yakıt tasarımı, termohidrolik analiz ve güvenlik analizleri arasında sürekli bir bilgi alışverişi bulunur. Tasarımın amacı yalnızca normal işletme koşullarını değil, geçici rejimleri ve tasarımda dikkate alınan kaza koşullarını da değerlendirecek bütünleşik bir mühendislik temeli oluşturmaktır.

Mekanik Tasarım ile Yapı Tasarımının Birleştiği Nokta

Nükleer santralde büyük ekipmanlar yalnızca mekanik olarak tasarlanmaz; bunların binaya nasıl bağlandığı ve çeşitli yükler altında nasıl davranacağı da tasarımın parçasıdır. Reaktör basınç kabı, buhar jeneratörleri, pompalar, borulama sistemleri, tanklar ve önemli ekipman destekleri mekanik ve yapısal tasarımın ortak arayüzleridir.

Özellikle deprem tasarımında ekipmanın kendisi ile ekipmanın bulunduğu yapı birlikte değerlendirilir. Sismik yükler yalnızca binanın taşıyıcı sistemine değil, uygun durumlarda ekipmanlara, boru hatlarına, kablo tavalarına ve desteklere de aktarılır.

Elektrik ile I&C Arasındaki Kritik Arayüz

Elektrik sistemleri santralin ekipmanlarına gerekli enerjiyi sağlarken, enstrümantasyon ve kontrol sistemleri bu ekipmanların ölçülmesini, izlenmesini, kontrol edilmesini ve gerektiğinde korunmasını sağlar. Bu nedenle iki disiplinin tasarımları sürekli olarak birbirine bağlıdır.

Örneğin bir güvenlik fonksiyonunun gerçekleştirilmesi; yalnızca bir sensör veya kontrol mantığının doğru çalışmasına değil, ilgili elektrik beslemesinin, kablolamanın, sinyal iletiminin, ekipmanın çevresel koşullara dayanımının ve gerektiğinde bağımsızlık veya ayrım gereksinimlerinin de karşılanmasına bağlı olabilir.

IAEA'nın I&C tasarım yaklaşımı da bu nedenle proses, mekanik, elektrik, yapı, HVAC, güvenlik analizi, insan faktörleri ve diğer disiplinlerin I&C mimarisi ile birlikte değerlendirilmesini öngören disiplinlerarası bir yaklaşım kullanır.

HVAC: Yardımcı Sistemden Güvenlik Fonksiyonuna

HVAC sistemleri ilk bakışta yalnızca bina iklimlendirmesi gibi değerlendirilebilir. Ancak nükleer santralde havalandırma ve iklimlendirme; ekipmanların izin verilen sıcaklık koşullarında çalışması, gerekli alanlarda basınç kontrolünün sağlanması, havadaki radyoaktif maddelerin kontrolü ve belirli güvenlik fonksiyonlarının desteklenmesi açısından önemli olabilir.

Bu nedenle HVAC tasarımı; mekanik, elektrik, I&C, yapı, yangın güvenliği ve radyasyon koruması ile birlikte yürütülür. IAEA'nın yardımcı ve destek sistemleri için yayımladığı güvenlik rehberi de havalandırma ve iklimlendirme sistemlerini, elektrik, servis suyu, basınçlı hava ve benzeri destek sistemleriyle birlikte güvenlik açısından ele almaktadır.

Radyasyon Koruması Tasarımın Sonunda Eklenmez

Radyasyon koruması, santral tasarımı tamamlandıktan sonra binaya zırhlama eklemekten ibaret değildir. Ekipman yerleşimi, çalışma alanları, bakım yolları, erişim süreleri, havalandırma, radyoaktif akışların kontrolü ve radyasyon izleme sistemleri daha erken tasarım aşamalarında dikkate alınmalıdır.

Bunun temel nedeni, radyolojik koşulların yalnızca personel dozunu değil, ekipman seçimini, bakım stratejisini, erişilebilirliği ve işletme prosedürlerini de etkileyebilmesidir.

Yangın, İç Tehlikeler ve Fiziksel Ayrım

Yangın, su baskını, boru kırılması, yüksek enerjili boru hatlarının arızası veya diğer iç tehlikeler yalnızca ilgili ekipmanın problemi olarak ele alınamaz. Bu olayların komşu sistemlere ve özellikle aynı güvenlik fonksiyonuna hizmet eden yedekli sistemlere etkisi de değerlendirilmelidir.

Bu nedenle bina yerleşimi, yangın bölmeleri, ekipmanların ayrılması, kablo güzergâhları, drenaj, havalandırma ve erişim düzenleri güvenlik analizleriyle birlikte tasarlanır. IAEA'nın iç tehlikeler için güncel yaklaşımı da bu konuyu nükleer santral tasarımının bir parçası olarak ele almaktadır.

İnsan Faktörleri Tasarımın İçindedir

Nükleer santralin işletilmesi tamamen otomatik bir süreç değildir. Operatörlerin bilgiye erişimi, alarm sistemlerini yorumlaması, kontrol odası düzeni, prosedürleri uygulaması ve gerektiğinde manuel müdahalede bulunması tasarımın önemli unsurlarıdır.

Bu nedenle İnsan Faktörleri Mühendisliği (Human Factors Engineering – HFE), yalnızca işletme döneminde yapılacak bir eğitim veya prosedür çalışması değildir. Kontrol odası, insan-makine arayüzleri, alarmlar, göstergeler, kumandalar ve prosedürler tasarım sürecinin erken aşamalarından itibaren değerlendirilmelidir.

IAEA'nın HFE yaklaşımı, insan performansını etkileyen faktörlerin ve insan-makine arayüzlerinin tasarım ve modifikasyon süreçlerine sistematik olarak dahil edilmesini; ayrıca tasarımın doğrulama ve geçerleme faaliyetlerinin yapılmasını öngörmektedir.

Disiplinlerarası Tasarımın Gerçek Birimi: Arayüz

Disiplinlerarası mühendisliğin en kritik noktası, disiplinlerin birbirinden bağımsız olarak doğru çalışması değil, arayüzlerin doğru yönetilmesidir.

Bir mekanik mühendisi kendi ekipmanını doğru tasarlayabilir. Elektrik mühendisi doğru güç hesabını yapabilir. I&C mühendisi doğru kontrol mantığını oluşturabilir. Yapı mühendisi doğru betonarme hesabını gerçekleştirebilir. Ancak bu dört tasarımın aynı ekipman üzerinde birbirleriyle uyumsuz olması durumunda ortaya çıkan sonuç yine hatalı bir santral tasarımıdır.

Nükleer Tasarım Bir “Mühendislik Zinciri”dir

Nükleer santral tasarımını tek tek disiplinler halinde düşünmek yerine, tasarım girdilerinin farklı mühendislik alanlarından geçerek fiziksel santrale dönüştüğü bir zincir olarak düşünmek daha doğru bir yaklaşımdır.

Tasarım Gereksinimleri → Güvenlik Fonksiyonları → Sistem Tasarımı → Disiplin Tasarımları → Arayüzler → Hesap ve Analizler → Bağımsız Doğrulama → Üretim → İnşaat → Devreye Alma → İşletme

Bu zincirde herhangi bir aşamanın diğerlerinden kopması, sonraki aşamalarda ilave düzeltmeler veya tasarım değişiklikleri gerektirebilir. Bu nedenle nükleer tasarımın olgunluğu, yalnızca üretilen çizim veya hesapların sayısıyla değil; gereksinimlerin fiziksel santrale kadar izlenebilirliği ve disiplinler arasındaki tutarlılığın gösterilebilir olmasıyla değerlendirilmelidir.

Böylece tasarım yetkinliği yalnızca belirli bir ekipmanı veya sistemi tasarlayabilme kapasitesi olmaktan çıkar. Asıl yetkinlik; farklı mühendislik disiplinlerinin gereksinimlerini aynı güvenlik temeli üzerinde birleştirebilmek, arayüzleri yönetebilmek, tasarım değişikliklerinin etkilerini değerlendirebilmek ve ortaya çıkan bütünleşik tasarımın doğrulanabilir olduğunu gösterebilmektir.

Nükleer güç santrallerinin tasarımına ilişkin mühendislik yaklaşımı, teknolojinin gelişmesiyle birlikte yalnızca yeni ekipmanların ve sistemlerin eklenmesiyle değil, güvenliğin tasarım sürecine nasıl yerleştirildiğinin daha sistematik hale gelmesiyle de gelişmiştir. 2012 tarihli mühendislik yaklaşımının temel prensipleri, güncel IAEA SSR-2/1 Rev. 1 – Nükleer Güç Santrallerinin Güvenliği: Tasarım (Safety of Nuclear Power Plants: Design) çerçevesiyle birlikte değerlendirildiğinde, tasarımın yalnızca teknik çizim ve hesaplardan oluşmadığı daha açık biçimde görülür.

SSR-2/1 Rev. 1; güvenlik açısından önemli yapı, sistem ve bileşenlerin (Structures, Systems and Components – SSC) tasarım gerekliliklerinin yanında, tasarım sürecinde güvenliğin yönetilmesini, analiz, doğrulama ve inceleme faaliyetlerini ve güvenlik açısından önemli organizasyonel süreçleri de kapsar. Doküman; tasarım organizasyonunun yönetiminden temel teknik tasarım kriterlerine, genel tesis tasarımından belirli sistemlerin tasarımına kadar birbirini tamamlayan bir yapı kurar.

IAEA Tasarım Çerçevesinin Yapısı

SSR-2/1 Rev. 1'in yapısı, güvenlik hedeflerinden güvenlik fonksiyonlarına ve bu fonksiyonlardan tasarım kriterlerine doğru ilerleyen bir mantık oluşturur. Genel olarak çerçeve dört ana katmanda okunabilir:

Böylece tasarım süreci, “hangi ekipmanı kullanacağız?” sorusundan önce “hangi güvenlik fonksiyonunu hangi koşullarda ve hangi güvenilirlik düzeyiyle gerçekleştirmemiz gerekiyor?” sorusuna cevap verir.

Savunma Derinliği Tasarımın Omurgasıdır

Savunma derinliği (Defence in Depth – DiD), nükleer güvenlik tasarımının temel prensiplerinden biridir. Buradaki yaklaşım, tek bir güvenlik önlemine güvenmek yerine, istenmeyen olayların önlenmesi, kontrol edilmesi ve sonuçlarının sınırlandırılması için birbirini tamamlayan birden fazla koruma düzeyinin oluşturulmasıdır.

Bu prensip yalnızca güvenlik sistemlerinin sayısını artırmak anlamına gelmez. Tasarımın; farklı koruma düzeylerinin birbirlerini destekleyecek ancak mümkün olduğunca aynı hata veya ortak nedenli arıza tarafından birlikte kaybedilmeyecek şekilde düzenlenmesini gerektirir.

Önleme → Kontrol → Güvenlik Sistemleri → Kaza Yönetimi → Sonuçların Sınırlandırılması

Tasarım Esası: Her SSC İçin Sistematik Tanım

Güncel IAEA yaklaşımının önemli özelliklerinden biri, tasarım esasının (design basis) yalnızca genel bir mühendislik açıklaması olarak bırakılmamasıdır. Güvenlik açısından önemli her yapı, sistem ve bileşen için hangi fonksiyonun yerine getirileceği, hangi olaylara karşı dayanacağı ve hangi performans kriterlerini karşılayacağı sistematik biçimde tanımlanmalıdır.

IAEA'nın ilgili güvenlik rehberlerinde bir SSC'nin tasarım esasının; güvenlik fonksiyonlarını, varsayılan başlangıç olaylarını, yükleri ve yük birleşimlerini, iç ve dış tehlikelere karşı korumayı, tasarım sınırlarını, kabul kriterlerini, güvenilirliği, ortak nedenli arızalara karşı önlemleri, güvenlik sınıfını, çevresel koşulları, izleme ve kontrol yeteneklerini, malzemeleri ve test-bakım gerekliliklerini kapsayacak biçimde tanımlanması öngörülmektedir.

Bu yaklaşım, tasarım dokümantasyonu açısından da önemli bir sonuç doğurur: bir ekipmanın yalnızca ne olduğu değil, neden o şekilde tasarlandığı da izlenebilir hale gelir.

Güvenlik Sınıflandırması

Güvenlik sınıflandırması (Safety Classification), santraldeki bütün SSC'lerin aynı güvenlik önemine sahip olmadığı gerçeğini tasarıma yansıtır. Bir SSC'nin güvenlik açısından üstlendiği fonksiyon ve arızasının olası sonuçları, uygulanacak tasarım, kalite, doğrulama, imalat, test ve bakım gerekliliklerinin belirlenmesinde rol oynar.

Bu nedenle sınıflandırma yalnızca bir etiketleme faaliyeti değildir. Güvenlik fonksiyonlarının yeterli ayrıntıda tanımlanması, doğru sınıflandırmanın oluşturulabilmesi için tasarım sürecinin önemli bir parçasıdır. IAEA rehberleri de güvenlik sınıflandırmasının belirlenmesinde fonksiyon, güvenilirlik ve alternatif eylemlerin zamanlaması gibi faktörlerin dikkate alınmasını öngörmektedir.

İç ve Dış Tehlikeler Tasarımın Parçasıdır

Nükleer santral tasarımında güvenlik açısından önemli sistemlerin yalnızca normal işletme koşullarında çalışması yeterli değildir. Santral içinde veya saha dışında meydana gelebilecek ve güvenlik fonksiyonlarını etkileyebilecek tehlikelerin de tasarımda dikkate alınması gerekir.

İç tehlikeler arasında yangın, patlama, iç su baskını, yapıların çökmesi, düşen cisimler, yüksek enerjili boru arızaları, boru kırılması ve akışkan jet etkileri gibi olaylar bulunabilir. Dış tehlikeler ise saha değerlendirmesine bağlı olarak deprem, dış su baskını, aşırı meteorolojik koşullar ve insan kaynaklı dış olaylar gibi etkileri kapsayabilir.

Buradaki temel tasarım sorusu yalnızca “Bu olay meydana gelirse bu ekipman dayanabilir mi?” değildir. Aynı zamanda olayın aynı güvenlik fonksiyonunu gerçekleştiren yedekli veya ayrılmış sistemleri birlikte etkileyip etkilemeyeceği de değerlendirilmelidir. IAEA'nın güncel yaklaşımı özellikle iç ve dış tehlikelerin tesis yerleşiminde ve güvenlik açısından önemli öğelerin tasarımında dikkate alınmasını öngörmektedir.

Çevresel ve Sismik Yeterlilik

Güvenlik açısından önemli bir ekipmanın tasarlanmış performansını gösterebilmesi, yalnızca nominal çalışma koşullarına bağlı değildir. Ekipmanın maruz kalabileceği sıcaklık, nem, basınç, titreşim, radyasyon, kimyasal ortam ve diğer çevresel etkiler de tasarım ve yeterlilik değerlendirmelerinde dikkate alınır.

Benzer şekilde sismik tasarım yalnızca binaların taşıyıcı sistemlerinin hesaplanması değildir. Deprem etkisinin ekipmanlara, borulama sistemlerine, kablo tavalarına, desteklere ve diğer güvenlik açısından önemli SSC'lere nasıl aktarıldığı da değerlendirilmelidir.

Böylece saha karakteristikleri → tasarım yükleri → yapı/ekipman tasarımı → yeterlilik → test ve doğrulama zinciri oluşturulur.

ALARA ve Radyasyon Koruması

ALARA (As Low As Reasonably Achievable – Makul Olarak Ulaşılabilir En Düşük Düzey) yaklaşımı, radyasyon risklerinin makul olarak ulaşılabilir ölçüde düşük tutulmasını tasarımın içine yerleştirir.

Bunun anlamı yalnızca daha kalın beton duvarlar kullanmak değildir. Ekipman yerleşimi, kaynakların konumu, zırhlama, erişim yolları, bakım gereksinimleri, havalandırma, radyoaktif akışların kontrolü, radyasyon izleme ve uzaktan müdahale olanakları gibi birçok tasarım kararı birlikte değerlendirilir.

SSR-2/1 Rev. 1, radyasyon risklerinin makul olarak ulaşılabilir en düşük düzeyde tutulmasını temel teknik tasarım kriterleri arasında ele alır.

İnsan Faktörleri ve İşletilebilirlik

Nükleer güvenlik tasarımı, insanın santral ile etkileşimini tasarımın dışında bırakamaz. Operatörün sistemi izlemesi, alarm ve göstergeleri yorumlaması, prosedürleri uygulaması ve gerekli durumlarda manuel müdahalede bulunması tasarımın bir parçasıdır.

Bu nedenle kontrol odası düzeni, insan-makine arayüzü, alarm yönetimi, göstergeler, kumandalar, prosedürler ve bakım faaliyetleri arasında karşılıklı bir ilişki bulunur. İnsan faktörleri mühendisliği yalnızca işletme döneminde yapılan bir değerlendirme değil, tasarım ve tasarım değişikliği süreçlerine dahil edilen bir mühendislik faaliyetidir.

Yardımcı Sistemler de Güvenlik Zincirinin İçindedir

Nükleer güvenlik açısından kritik bir nokta, ana güvenlik sistemleri dışındaki yardımcı ve destek sistemlerinin de güvenlik fonksiyonlarının gerçekleştirilmesinde belirleyici olabilmesidir.

Örneğin elektrik beslemesi, soğutma suyu, havalandırma, basınçlı hava veya diğer destek sistemlerinden birinin kaybı, desteklediği güvenlik sisteminin işlevini yerine getirmesini engelleyebilir. Bu nedenle IAEA yaklaşımı, güvenlik açısından sınıflandırılmış yardımcı ve destek sistemlerinin tasarım esaslarının da destekledikleri güvenlik fonksiyonlarının gerektirdiği düzeyde oluşturulmasını öngörmektedir.

Tasarım Doğrulaması ve Bağımsız İnceleme

Modern tasarım yaklaşımında bir tasarımın hazırlanmış olması, tasarımın doğru olduğunun kanıtı değildir. Tasarım girdilerinin doğru aktarılması, hesapların uygun yöntemlerle gerçekleştirilmesi, varsayımların doğrulanması, kabul kriterlerinin karşılanması ve disiplinlerarası arayüzlerin kontrol edilmesi gerekir.

Bu nedenle tasarım süreci; hesap, kontrol, bağımsız doğrulama, inceleme, test ve gerektiğinde alternatif hesap gibi birbirini tamamlayan faaliyetlerden oluşur.

Tasarım → Hesap → Kontrol → Bağımsız Doğrulama → İnceleme → Onay → Uygulama → Geri Besleme

Konfigürasyon ve Tasarım Değişikliği Yönetimi

Nükleer santral tasarımı, temel tasarımın tamamlanmasıyla sona ermez. Tedarik, imalat, inşaat, devreye alma ve işletme sırasında yeni bilgiler, saha koşulları, uygunsuzluklar, ekipman değişiklikleri veya işletme deneyimleri yeni tasarım değişikliklerine neden olabilir.

Bu nedenle fiziksel santral ile onu tanımlayan mühendislik dokümantasyonunun sürekli olarak uyumlu tutulması gerekir. Buna konfigürasyon yönetimi (Configuration Management) denir.

Güncel IAEA Yaklaşımında Tasarımın Yaşam Döngüsü

SSR-2/1 Rev. 1'in kapsamı, tasarım faaliyetini yalnızca tasarım kuruluşunun proje aşamasındaki çalışmalarıyla sınırlamaz. Gereklilikler; tasarım, imalat, yapım, değişiklik, bakım, işletme ve söküm faaliyetleri boyunca güvenlik açısından önemli olan süreçlerin birlikte ele alınmasını destekleyen bir yaşam döngüsü yaklaşımı oluşturur.

Tasarım Girdileri → Tasarım Esasları → Güvenlik Fonksiyonları → Sistem Mimarisi → SSC Tasarımı → Analiz → Doğrulama → İmalat → Yapım → Devreye Alma → İşletme → Geri Besleme → Tasarım Değişikliği

Böyle bakıldığında nükleer tasarım, belirli bir tarihte tamamlanan statik bir mühendislik ürünü değil; güvenlik gerekleri ile fiziksel tesis arasındaki izlenebilirliği yaşam döngüsü boyunca koruyan kontrollü bir mühendislik sistemi haline gelir.

Asıl Değişim: Tasarımın “Çizim” Olmaktan Çıkması

2012 tarihli mühendislik yaklaşımı ile güncel IAEA güvenlik çerçevesi arasında temel bir kopukluk bulunmamaktadır. Aksine, güncel yaklaşım önceki mühendislik prensiplerini daha sistematik bir güvenlik mimarisi içine yerleştirir.

Tasarım artık yalnızca ekipmanların boyutlarının, boruların güzergâhlarının veya binaların geometrisinin belirlenmesi değildir. Tasarım; güvenlik fonksiyonlarının tanımlanması, tasarım esaslarının oluşturulması, SSC'lerin sınıflandırılması, tehlikelerin değerlendirilmesi, disiplinlerarası arayüzlerin yönetilmesi, analiz ve doğrulamanın yapılması ve fiziksel tesis ile tasarım bilgilerinin yaşam döngüsü boyunca tutarlı tutulması faaliyetlerinin bütünüdür.

Sonuç olarak modern nükleer tasarımın temel sorusu “Santral nasıl tasarlanacak?” sorusundan daha kapsamlıdır. Asıl soru; “Güvenlik gereksinimleri fiziksel santrale nasıl dönüştürülecek, bu dönüşüm nasıl doğrulanacak ve santralin tüm yaşam döngüsü boyunca bu ilişkinin sürdüğü nasıl gösterilecek?” sorusudur.

Bu yaklaşım, bir sonraki aşamada tasarımın yalnızca disiplinlerarası olarak yürütülmesinin yeterli olup olmadığını gündeme getirir. Çünkü disiplinlerin tasarımlarını bir araya getiren, teknik kararların bütünlüğünü sağlayan, bağımsız doğrulamayı organize eden ve tasarım değişikliklerinin güvenlik üzerindeki etkisini değerlendiren bir tasarım otoritesine (Design Authority) ihtiyaç vardır.

Nükleer santral mühendisliğinde birbirine yakın görünen ancak tamamen farklı amaçlara hizmet eden iki kavramın birbirinden ayrılması gerekir: tasarım kategorisi ve güvenlik sınıfı.

Daha önce ele alınan sistem tasarımı, üretim tasarımı ve montaj tasarımı ayrımı, mühendislik faaliyetinin hangi teknik düzeyde yürütüldüğünü ve fiziksel tesisin nasıl tanımlandığını ifade eder. Buna karşılık güvenlik sınıflandırması (Safety Classification), bir yapı, sistem veya bileşenin güvenlik açısından taşıdığı öneme göre hangi mühendislik, kalite, imalat, doğrulama, test ve kontrol gerekliliklerine tabi olacağını belirler.

Bu ayrım özellikle önemlidir; çünkü aynı ekipman için sistem tasarımı, üretim tasarımı ve montaj tasarımı faaliyetlerinin tamamı yürütülebilir. Ancak bu faaliyetlerin her birinin hangi kalite ve mühendislik kurallarına tabi olacağı, ilgili ekipmanın güvenlik sınıfından ve uygulanabilir tasarım gereklerinden etkilenir.

Tasarım Kategorisi Ne Anlatır?

Tasarım kategorisi, mühendislik çalışmasının içeriğini ve uygulama düzeyini ifade eder. Daha önce ele aldığımız üçlü ayrım bu açıdan kullanılabilir:

Dolayısıyla tasarım kategorisi esas olarak mühendislik faaliyetinin niteliğini tanımlar. Tek başına bir ekipmanın güvenlik açısından ne kadar önemli olduğunu ifade etmez.

Güvenlik Sınıfı Ne Anlatır?

Güvenlik sınıflandırmasının başlangıç noktası ekipmanın kendisi değildir. Önce santralin yerine getirmesi gereken güvenlik fonksiyonları belirlenir.

IAEA'nın SSG-30 – Safety Classification of Structures, Systems and Components in Nuclear Power Plants yaklaşımında güvenlik fonksiyonları, güvenlik açısından önemlerine göre kategorize edilir. Ardından bu fonksiyonları yerine getiren yapı, sistem ve bileşenler (Structures, Systems and Components – SSC) belirlenerek uygun güvenlik sınıfına atanır.

Bu nedenle mantıksal sıra kabaca şöyledir:

Güvenlik Hedefleri → Güvenlik Fonksiyonları → Fonksiyon Kategorisi → SSC'nin Belirlenmesi → Güvenlik Sınıfı → Mühendislik Kuralları → Tasarım / İmalat / Test / Doğrulama

IAEA SSG-30'da Fonksiyon Kategorisi ile SSC Sınıfı Arasındaki Zincir

SSG-30 yaklaşımında güvenlik fonksiyonlarının kategorize edilmesinde özellikle sonuçların şiddeti, ilgili başlangıç olayının oluşma sıklığı ve fonksiyonun kontrollü duruma veya güvenli duruma ulaşmadaki rolü dikkate alınır.

Fonksiyon kategorilendirildikten sonra, bu fonksiyonu gerçekleştiren sistemler ve bunları destekleyen SSC'ler belirlenir. IAEA'nın SSG-30 yaklaşımını açıklayan teknik dokümanlarında, başlangıç eşleştirmesi olarak Güvenlik Kategorisi 1 → Güvenlik Sınıfı 1, Kategori 2 → Sınıf 2, Kategori 3 → Sınıf 3 ilişkisi açıklanmaktadır. Ancak bileşen seviyesinde ilave değerlendirmeler gerekebilir.

Aynı SSC İçin Üç Tasarım Kategorisi Bulunabilir

Burada önemli bir kavramsal sonuç ortaya çıkar: güvenlik sınıfı ile tasarım kategorisi birbirinin alternatifi değildir.

Örneğin güvenlik açısından önemli bir pompayı ele alalım. Pompanın güvenlik sınıfı, gerçekleştirdiği güvenlik fonksiyonu ve ilgili sınıflandırma süreci sonucunda belirlenir. Ancak aynı pompa için:

• sistem gereksinimlerini belirleyen sistem tasarımı,
• pompanın fiziksel ve imalat özelliklerini belirleyen üretim tasarımı,
• pompanın sahadaki kurulumunu belirleyen montaj tasarımı

faaliyetlerinin tamamı yürütülebilir.

Tek SSC
↓
Güvenlik Sınıfı
↓
Sistem Tasarımı + Üretim Tasarımı + Montaj Tasarımı

Buradaki üç tasarım faaliyeti farklı mühendislik sorularını cevaplar; ancak aynı güvenlik gereklerinin fiziksel ürüne, imalata ve sahadaki uygulamaya doğru şekilde aktarılmasını sağlamalıdır.

Güvenlik Sınıfı Tasarım Kurallarını Etkiler

Güvenlik sınıflandırmasının asıl mühendislik sonucu, yalnızca bir sınıflandırma tablosunda “SC-1”, “SC-2” veya “SC-3” yazması değildir. Sınıflandırma, uygulanacak mühendislik ve kalite gereklerinin derecelendirilmiş bir yaklaşımla belirlenmesine temel oluşturur.

IAEA kaynaklarında daha yüksek güvenlik kategorisine sahip fonksiyonlar ve daha yüksek güvenlik sınıfına sahip sistemler için daha sıkı teknik ve kalite gereklerinin uygulanması gerektiği belirtilmektedir.

Ancak burada önemli bir sınır vardır: belirli bir güvenlik sınıfı için uygulanacak somut kod, standart, kalite seviyesi veya üretim prosedürü doğrudan yalnızca SSG-30'dan çıkarılamaz. Bunlar ilgili ülkenin düzenleyici gereklilikleri, tasarım kodları, standartları ve proje tasarım esaslarıyla birlikte belirlenir.

Destek Sistemleri de Sınıflandırmanın Dışında Değildir

Güvenlik açısından önemli bir sistemin kendi işlevini yerine getirebilmesi için onu destekleyen sistemlerin de yeterli olması gerekir. Elektrik beslemesi, soğutma, havalandırma, basınçlı hava, enstrümantasyon veya diğer yardımcı sistemlerin kaybı, destekledikleri güvenlik fonksiyonunun kullanılabilirliğini etkileyebilir.

IAEA'nın yardımcı ve destek sistemlerine ilişkin rehberinde de bu sistemlerin, destekledikleri güvenlik fonksiyonlarının gerektirdiği performansa göre değerlendirilmesi ve güvenlik sınıflandırılmış sistemlerin tasarım esaslarının buna göre oluşturulması gerektiği belirtilmektedir.

Güvenlik Sınıfı ile Tasarım Kategorisinin Karıştırılması Neden Tehlikelidir?

İki kavramın birbirine karıştırılması, tasarım dokümantasyonunda yanlış bir mantık zinciri oluşturabilir. Örneğin bir ekipmanın “üretim tasarımı” kategorisinde olması, onun güvenlik açısından önemsiz olduğu anlamına gelmez. Aynı şekilde bir SSC'nin yüksek bir güvenlik sınıfına sahip olması, “yüksek sınıf tasarım” adı verilen ayrı bir tasarım kategorisi bulunduğu anlamına gelmez.

Doğru yaklaşım, iki kavramı farklı eksenlerde değerlendirmektir:

Tasarım Esası ile Güvenlik Sınıfı Arasındaki Bağlantı

Güncel IAEA yaklaşımında her güvenlik açısından önemli SSC için tasarım esasının yeterli ayrıntıda tanımlanması gerekir. İlgili güvenlik rehberlerinde tasarım esasının; SSC'nin fonksiyonlarını, maruz kalacağı başlangıç olaylarını, yükleri, iç ve dış tehlikelere karşı korunmayı, tasarım sınırlarını, kabul kriterlerini, güvenilirliği, ortak nedenli arızalara karşı önlemleri, güvenlik sınıfını, çevresel koşulları ve test-bakım gerekliliklerini içermesi öngörülmektedir.

Güvenlik Fonksiyonu → Fonksiyon Kategorisi → SSC → Güvenlik Sınıfı → Tasarım Esası → Mühendislik Kuralları → Tasarım → İmalat → Test → Doğrulama

Böylece güvenlik sınıflandırması tasarım sürecinin sonunda verilen idari bir etiket olmaktan çıkar; tasarımın, imalatın ve kalite faaliyetlerinin hangi gerekliliklerle yürütüleceğini etkileyen bir tasarım girdisi haline gelir.

Bu Ayrımın Teknoloji Öz-Yeterlilik Açısından Önemi

Bu ayrım, önceki bölümlerde ele alınan teknoloji öz-yeterlilik tartışması açısından da önemlidir. Bir ülkenin veya mühendislik kuruluşunun bir ekipmanı üretebilmesi, o ekipmanın güvenlik sınıflandırmasını doğru yapabildiği veya ilgili güvenlik gereklerini bağımsız olarak belirleyebildiği anlamına gelmez.

Gerçek tasarım yetkinliği; güvenlik fonksiyonunu tanımlayabilmek, fonksiyonu kategorize edebilmek, bunu gerçekleştiren SSC'leri belirleyebilmek, uygun güvenlik sınıfını oluşturabilmek ve bu sınıfa bağlı mühendislik gereklerini tasarım, imalat, test ve doğrulama zincirine aktarabilmektir.

Başka bir ifadeyle teknoloji öz-yeterliliğinin daha ileri seviyesi yalnızca “ekipmanı üretebilmek” değil, “ekipmanın güvenlik açısından neden ve nasıl tasarlanması gerektiğini belirleyebilmek ve bu tasarımın doğruluğunu gösterebilmek” kapasitesidir.

Bu nedenle nükleer tasarımda güvenlik sınıflandırması, tasarım sürecinden bağımsız bir sınıflandırma tablosu olarak görülmemelidir. Güvenlik sınıflandırması, güvenlik fonksiyonlarının fiziksel santrale dönüştürülmesinde kullanılan temel mühendislik mekanizmalarından biridir.

Bu ayrım bizi doğal olarak bir sonraki soruya getirir: Güvenlik sınıfını kim belirler, bu sınıflandırmanın doğruluğunu kim doğrular ve tasarım kuruluşu ile düzenleyici otoritenin rolleri nerede ayrılır? Bu sorular, nükleer tasarımda tasarım otoritesi, bağımsız doğrulama ve lisanslama arasındaki ilişkinin anlaşılması açısından kritik öneme sahiptir.

Nükleer güç santralinde tasarımın gerçek fiziksel ürüne dönüşmesi, tasarım ofisinde hazırlanan çizimlerin doğrudan sahaya gönderilmesiyle gerçekleşmez. Tasarım gereksinimleri önce teknik şartnamelere, satın alma dokümanlarına ve tedarikçi gereksinimlerine aktarılır; daha sonra tedarikçinin kendi mühendislik çalışmaları, imalat faaliyetleri, fabrika testleri, saha teslimi, montaj, saha testleri ve devreye alma faaliyetleri üzerinden fiziksel santrale dönüşür.

Bu nedenle nükleer santral mühendisliğinde tasarım ile tedarik arasında keskin bir sınır bulunmaz. Tedarikçi tarafından hazırlanan çizimler, hesaplar, malzeme belgeleri, imalat prosedürleri, test sonuçları ve kalite kayıtları da belirli koşullarda tasarım bilgilerinin bir parçası haline gelir ve ana tasarım ile kontrollü biçimde ilişkilendirilir.

Tasarımın Tedarik Dokümanına Dönüşmesi

Tasarım kuruluşunun görevi yalnızca ekipmanın nasıl çalışacağını belirlemek değildir. Tedarik edilecek ekipmanın hangi performans kriterlerini karşılaması gerektiğinin de açık biçimde tanımlanması gerekir.

Bu nedenle satın alma veya ihale dokümanlarında; teknik gereksinimler, uygulanacak standart ve kodlar, kalite gereksinimleri, çevresel koşullar, test ve muayene şartları, dokümantasyon gereksinimleri, teslim programı ve gerekli arayüz bilgileri gibi unsurlar yer alabilir. IAEA'nın tedarik yaklaşımında satın alma dokümanlarının, müşteri gereksinimleri ile tedarikçiden beklenen teknik ve kalite gereklerini sözleşmesel ilişkiye aktaran temel belgeler olduğu belirtilmektedir.

Tedarikçi Tasarımı Nerede Başlar?

Tedarikçinin kendi mühendislik faaliyetlerinin kapsamı, sözleşme ve tedarik modeline bağlıdır. Bazı ekipmanlarda tasarım kuruluşu bütün teknik ayrıntıları belirleyebilir ve tedarikçi esas olarak üretim mühendisliği yürütür. Başka durumlarda ise tedarikçi; ekipmanın ayrıntılı mekanik tasarımını, malzeme seçimini, imalat yöntemlerini, hesaplarını ve test düzeneklerini geliştirebilir.

Buradaki kritik nokta, tedarikçinin kendi tasarımını ana santral tasarımından bağımsız bir mühendislik adası olarak geliştirmemesidir. Tedarikçi tasarımının, satın alma şartnamesindeki gereksinimlerle ve santralin diğer sistemleriyle olan arayüzlerle uyumlu olması gerekir.

Tedarikçi Dokümanlarının Kontrolü

Tedarikçiden gelen her çizim veya hesap otomatik olarak ana tasarımın bir parçası haline gelmez. Öncelikle dokümanın kaynağı, revizyonu, kapsamı, tasarım gereksinimleriyle ilişkisi ve hangi mühendislik kararını desteklediği belirlenmelidir.

Özellikle güvenlik açısından önemli ekipmanlarda tedarikçi dokümanları; tasarım gereklerinin karşılanması, hesapların uygunluğu, malzeme seçimi, çevresel ve sismik yeterlilik, test gereksinimleri ve santral arayüzleri açısından incelenebilir.

Bu nedenle tedarikçi doküman akışı da ana tasarım dokümanları gibi revizyon, inceleme, onay, dağıtım ve kayıt kontrolüne tabi olmalıdır. IAEA'nın tedarik rehberlerinde de dokümantasyonun teslimi ve incelemesi, kalite gereksinimlerinin önemli bir parçası olarak ele alınmaktadır.

Tedarikçi Seçimi de Teknik Bir Faaliyettir

Nükleer tedarikte yalnızca teklif fiyatının değerlendirilmesi yeterli değildir. Tedarikçinin teknik yeterliliği, deneyimi, kaynakları, kalite yönetim sistemi, ilgili ekipmanı üretebilme kapasitesi ve gerektiğinde alt tedarikçilerini kontrol edebilme yeteneği de değerlendirilmelidir.

IAEA'nın tedarik yaklaşımında ön yeterlilik süreci, potansiyel tedarikçilerin teknik ve finansal yeterliliklerinin, kaynaklarının ve geçmiş performanslarının değerlendirilmesine yönelik bir aşama olarak tanımlanmaktadır.

İmalat Tasarımın Fiziksel Doğrulamasıdır

İmalat aşaması yalnızca üretim faaliyetinden ibaret değildir. Bu aşamada tasarım gereklerinin fiziksel ürüne doğru aktarılıp aktarılmadığına ilişkin çok sayıda objektif kanıt ortaya çıkar.

Kaynak prosedürleri, kaynakçı yeterlilikleri, ısıl işlem kayıtları, tahribatsız muayene sonuçları, malzeme sertifikaları, ölçüm sonuçları, fabrika kabul testleri ve diğer kalite kayıtları, ekipmanın tasarım ve kalite gereklerine uygunluğunun gösterilmesinde kullanılabilir.

IAEA'nın nükleer tedarik yaklaşımında imalat sırasında denetim, muayene, bekleme noktaları, testler, uygunsuzlukların yönetimi ve teslim alma faaliyetleri tedarik sürecinin önemli unsurları arasında sayılmaktadır.

Muayene ve Test Planları

Özellikle güvenlik açısından önemli ekipmanlarda imalatın yalnızca sonunda kontrol edilmesi yeterli değildir. Kritik imalat adımlarının hangi aşamada, hangi yöntemle ve kim tarafından doğrulanacağı önceden tanımlanabilir.

Bu amaçla Muayene ve Test Planı (Inspection and Test Plan – ITP) kullanılabilir. ITP; muayene ve test noktalarını, sorumlulukları, kabul kriterlerini ve gerekli kayıtları belirleyen kontrollü bir araçtır.

Böylece kalite kontrolünün mantığı:

Gereksinim → İmalat Adımı → Muayene/Test → Kabul Kriteri → Objektif Kanıt → Onay

şeklinde kurulabilir.

Uygunsuzluk Ortaya Çıktığında Tasarım Zinciri Durmaz

İmalat veya saha uygulaması sırasında tasarım veya şartname gereksinimlerinden bir sapma tespit edilebilir. Böyle bir durumda uygunsuzluğun yalnızca üretim bölümünün problemi olarak görülmesi yeterli değildir.

Öncelikle sapmanın niteliği belirlenir; ardından bunun güvenlik, fonksiyon, malzeme, dayanım, arayüz, test, lisanslama ve işletme üzerindeki etkileri değerlendirilir. Gerektiğinde tasarım kuruluşunun teknik değerlendirmesi alınır ve kabul, onarım, yeniden imalat veya başka bir düzeltici faaliyet kararı kontrollü biçimde verilir.

Saha Uygulaması Tasarımın Bir Testidir

Ekipman sahaya ulaştığında mühendislik zinciri sona ermez. Ekipmanın gerçek yerleşimi, bağlantıları, boru güzergâhları, kablo bağlantıları, destekleri, penetrasyonları ve komşu sistemlerle fiziksel ilişkileri tasarımın sahadaki karşılığını oluşturur.

Bu nedenle saha montajı sırasında ortaya çıkan koşullar, tasarım dokümanlarının ve gerektiğinde saha değişikliklerinin kontrollü biçimde değerlendirilmesini gerektirebilir.

IAEA'nın devreye alma yaklaşımında da yapım ve montajdan sonra santralin tasarım ve güvenlik gereksinimlerini gerçekten karşıladığının testlerle gösterilmesi; tasarımcı, yapım kuruluşu, lisans sahibi, üreticiler ve işletme kuruluşu arasında koordinasyon kurulması öngörülmektedir.

As-Built: Tasarımın Son Hali Değil, Gerçek Tesisin Kaydı

As-Built dokümantasyon, tasarımın sahada gerçekten nasıl uygulandığını gösterir. Bu nedenle as-built çizimleri yalnızca “son revizyon çizimleri” olarak görülmemelidir.

As-built bilgiler; ekipmanların gerçek konumu, boru ve kablo güzergâhları, bağlantılar, saha değişiklikleri, test sonuçları ve uygulamada meydana gelen kontrollü farklılıkların fiziksel tesise aktarılmış halini içerebilir.

IAEA'nın devreye alma rehberinde sistem bazında teslim paketlerinin as-built çizimleri, elektrik ve I&C şemaları, akış şemaları, yapım kayıtları, test sonuçları, tasarım değişiklikleri ve üretici dokümanlarını içermesi öngörülmektedir.

Devreye Alma Tasarımın Son Doğrulama Aşamasıdır

Yapımın tamamlanması, santralin tasarıma uygun olduğunun tek başına kanıtı değildir. Devreye alma testleri; yapı, sistem ve bileşenlerin tasarım gereklerini ve güvenlik gereksinimlerini karşıladığını göstermeyi amaçlar.

IAEA'ya göre devreye alma, yapımdan işletmeye doğru ilerleyen bir geçiş sürecidir ve testlerin amacı, santralin inşa edilmiş haliyle tasarım ve güvenlik gereklerini karşıladığını göstermektir. Bu süreçte tasarım, yapım, üretici, devreye alma ve işletme kuruluşlarının koordinasyonu önemlidir.

Tasarım Niyeti ↔ Fiziksel Uygulama ↔ Test Sonucu ↔ Kabul Kriteri

Dokümantasyonun Zincir İçindeki Yeri

Nükleer projelerde bu zincirin en önemli özelliklerinden biri, faaliyetlerin yalnızca gerçekleştirilmesi değil, gerçekleştirildiğinin objektif kanıtlarla gösterilebilmesidir.

Bu nedenle tasarım dokümanlarından satın alma kayıtlarına, tedarikçi hesaplarından imalat kayıtlarına, muayene ve test sonuçlarından saha montaj kayıtlarına ve as-built dokümanlarına kadar geniş bir kayıt zinciri oluşturulur.

IAEA'nın kalite güvencesi yaklaşımında kayıtlar, gerçekleştirilen faaliyetlerin belirlenmiş şartlara uygunluğunu gösteren objektif kanıtlar olarak ele alınmaktadır.

Tedarik Zincirinin Tasarıma Geri Beslenmesi

Zincir tek yönlü değildir. Tasarım tedariki yönlendirirken, tedarik ve yapım faaliyetlerinden elde edilen bilgiler de tasarımı etkileyebilir. Örneğin bir malzemenin bulunabilirliği, üretim toleransı, imalat yöntemi, saha koşulu, test sonucu veya uygunsuzluk tasarımın yeniden değerlendirilmesini gerektirebilir.

TASARIM ↓ TEDARİK ↓ İMALAT ↓ YAPIM ↓ TEST ↓ AS-BUILT ↓ DEVREYE ALMA ↓ İŞLETME GERİ BESLEMESİ ↺ TASARIM

Bu nedenle nükleer proje mühendisliği doğrusal bir “tasarla ve unut” süreci değildir. Tasarım, fiziksel tesisin gerçekleştirilmesi sırasında sürekli olarak doğrulanır ve gerektiğinde kontrollü değişikliklerle güncellenir.

Nükleer Kalite Güvencesi Açısından Sonuç

Bu zincirin her halkasında aynı temel soru korunmalıdır: “Bir önceki aşamada tanımlanan gereksinim, bir sonraki aşamaya doğru ve eksiksiz olarak aktarıldı mı?”

Tasarım gereksinimi teknik şartnameye yanlış aktarılırsa tedarikçi doğru ekipmanı üretse bile yanlış ürünü üretmiş olabilir. Tedarikçi tasarımı doğru olduğu halde imalat kontrolsüz yürütülürse fiziksel ürün tasarımdan sapabilir. Ürün doğru imal edilmiş olsa bile saha montajı hatalıysa sistem tasarım niyetini karşılamayabilir. Bütün bunlar doğru yapılmış olsa bile gerçek saha konfigürasyonu dokümantasyona aktarılmazsa işletme kuruluşunun elindeki mühendislik bilgisi fiziksel tesisle ayrışabilir.

Böylece 27. bölümde ele alınan güvenlik sınıfı → mühendislik kuralları bağlantısı fiziksel uygulamaya taşınmış olur: güvenlik sınıflandırması yalnızca tasarım dokümanında kalmaz; teknik şartnameye, tedarikçi gereksinimlerine, imalat kontrollerine, testlere, montaja ve nihayetinde işletme kayıtlarına kadar ilerler.

Buradan sonraki doğal soru ise şudur: Tasarım kuruluşu, tedarikçi ve yapım kuruluşu arasında teknik sorumluluk nasıl bölünür ve bütün bu zincirin güvenlik açısından tutarlılığını kim sağlar? Bu soru bizi doğrudan tasarım otoritesi, teknik sorumluluk ve bağımsız doğrulama kavramlarına götürür.

Bir nükleer güç santralinin tasarlanabilmesi için yalnızca gelişmiş mühendislik yazılımlarına, teknik standartlara veya daha önce yapılmış santrallere ait dokümanlara sahip olmak yeterli değildir. Tasarımın arkasında, bu bilgileri anlayabilecek, uygulayabilecek, sorgulayabilecek, doğrulayabilecek, değiştirebilecek ve yeni tasarımlara aktarabilecek bir insan kaynağı ve kurumsal yapı bulunmalıdır.

Bu nedenle nükleer tasarım yetkinliği aslında üç unsurun birlikte oluşturduğu bir kapasitedir:

IAEA'nın insan kaynakları yaklaşımı da nükleer programlarda ihtiyaç duyulan yetkinliklerin önceden belirlenmesini, insan kaynağının aşamalı olarak geliştirilmesini, eğitim ve deneyimin birlikte kullanılmasını ve bu yetkinliklerin programın bütün yaşam döngüsü boyunca korunmasını öngörmektedir. Yeni bir nükleer program için insan kaynağı yatırımlarının santral tasarımı kesinleşmeden önce dahi başlatılması gerekebileceği özellikle vurgulanmaktadır.

Rastgele Bir Mühendislik Şirketi Nükleer Santral Tasarlayabilir mi?

Teknik olarak herhangi bir mühendislik şirketinin belirli mühendislik faaliyetlerini gerçekleştirmesi mümkündür. Ancak bundan, şirketin nükleer güç santralinin bütün tasarımını gerçekleştirebilecek yetkinlikte olduğu sonucu çıkmaz.

Nükleer santral tasarımı; çok sayıda mühendislik disiplininin, güvenlik analizlerinin, tasarım doğrulamasının, kalite güvencesinin, lisanslama gereklerinin, tedarikçi kontrollerinin, arayüz yönetiminin, tasarım değişikliklerinin ve konfigürasyon yönetiminin aynı sistem içinde çalışmasını gerektirir.

Dolayısıyla mesele “şirketin mühendisleri var mı?” sorusundan çok daha geniştir:

Bu soruların cevabı yalnızca personel sayısıyla ölçülemez. Nükleer mühendislikte “kaç kişi çalışıyor?” sorusu kadar, “hangi yetkinliklere sahipler, bu yetkinlikler nasıl doğrulanıyor ve birbirleriyle nasıl çalışıyorlar?” sorusu da önemlidir.

Nükleer Tasarım Ekibi Tek Bir Meslekten Oluşmaz

Bir nükleer güç santralinin tasarımında “nükleer mühendisler” önemli bir grubu oluşturur; ancak tasarım ekibi bundan çok daha geniştir. Reaktör fiziği bilgisine sahip olmak, santralin elektrik sistemlerini, betonarme yapılarını, türbin sistemlerini, kontrol sistemlerini veya HVAC sistemlerini tasarlamak için tek başına yeterli değildir.

Tasarım organizasyonu, farklı disiplinlerin ortak bir tasarım esasına göre çalışmasını sağlayacak bir mühendislik yapısı oluşturmalıdır. IAEA'nın tasarım çerçevesi de nükleer santral tasarımını analiz, doğrulama, inceleme ve teknik destek faaliyetleriyle birlikte ele almaktadır.

Bu disiplinlerin tamamının aynı şirkette bulunması her proje için zorunlu değildir. Bazı faaliyetler uzman kuruluşlardan alınabilir. Ancak kritik nokta, dışarıdan alınan tasarım faaliyetlerinin teknik olarak anlaşılması, kontrol edilmesi ve doğrulanması için yeterli kurum içi yetkinliğin bulunmasıdır.

İyi Bir Nükleer Tasarımcının Yetenek Profili

Nükleer mühendislikte yalnızca akademik diploma yeterli değildir. Yetkinlik; eğitim, deneyim ve uygulama yoluyla geliştirilir ve belirli görevler için kişinin o görevi yerine getirebilecek seviyede olduğu değerlendirilmelidir. IAEA, yetkinliği bilgi, beceri ve tutumların belirli bir görevi beklenen düzeyde gerçekleştirebilme kapasitesi olarak ele almakta ve yetkinliğin eğitim, deneyim ve mesleki eğitimle geliştirilebileceğini belirtmektedir.

İnsan Kaynağı Bir Anda Oluşturulamaz

Nükleer tasarım kapasitesi, bir şirketin ihtiyaç duyduğu anda dışarıdan deneyimli personel transfer ederek kısa sürede oluşturabileceği bir kapasite değildir. Deneyimli uzmanların dışarıdan alınması başlangıç aşamasında önemli bir araç olabilir; ancak sürdürülebilir tasarım yetkinliği için bu uzmanların yanında yeni mühendislerin yetiştirilmesi gerekir.

Bu nedenle insan kaynağı geliştirme bir nesiller arası bilgi aktarımı süreci olarak görülmelidir.

İlk Aşamada Ne Yapılmalıdır?

Bir şirket veya ülke nükleer tasarım kapasitesi oluşturmak istiyorsa, ilk adım doğrudan yüzlerce mühendis işe almak değildir. Öncelikle hangi tasarım faaliyetlerinin üstlenileceği ve hangi yetkinliklerin gerekli olduğu belirlenmelidir.

IAEA'nın nükleer altyapı yaklaşımında da insan kaynakları geliştirme; gerekli yetkinliklerin belirlenmesi, mevcut yetkinliklerle arasındaki boşluğun analiz edilmesi ve bu boşlukların eğitim, işe alım, uluslararası iş birliği ve bilgi yönetimi yoluyla kapatılması şeklinde ele alınmaktadır. IAEA'nın Nükleer Altyapı Yetkinlik Çerçevesi de ülkelerin farklı aşamalarda ihtiyaç duyduğu yetkinlikleri planlamasına yönelik bir araç olarak kullanılmaktadır.

Şirketin Oluşturması Gereken Mühendislik Ortamı

Yetkin insanların işe alınması tek başına yeterli değildir. Bu insanların doğru şekilde çalışabilmesi için şirketin kendisinin de nükleer mühendisliğe uygun bir çalışma ortamı oluşturması gerekir.

Örneğin ASME NQA-1 çerçevesinde tasarım kontrolü; tasarım girdilerinin belirlenmesi, tasarım süreçlerinin kontrolü, tasarım analizleri, bağımsız tasarım doğrulaması, değişiklik kontrolü, arayüz kontrolü, yazılım kontrolü ve dokümantasyon gibi birbiriyle bağlantılı faaliyetleri kapsar. Bu nedenle nükleer tasarım organizasyonu, klasik bir mühendislik ofisinden çok daha kontrollü bir mühendislik sistemi olmak zorundadır.

Şirket İçinde Nasıl Bir Organizasyon Kurulmalıdır?

Gerçek bir nükleer tasarım organizasyonunda mühendislerin yalnızca disiplinlere göre gruplanması yeterli değildir. Teknik disiplinlerin yanında güvenlik, kalite, lisanslama, proje yönetimi ve tasarım doğrulaması gibi yatay fonksiyonların da bulunması gerekir.

Bu organizasyonun önemli özelliği, tasarımı yapan mühendislik gruplarının tasarımın bağımsız kontrolünü gerçekleştiren fonksiyonlarla tamamen aynı rolü üstlenmemesidir. Tasarım doğrulaması, kalite değerlendirmesi ve teknik kontrol mekanizmaları tasarım sürecinin güvenilirliğini artıran ayrı kontrol katmanları oluşturur.

NQA-1'de de tasarım yeterliliğinin, tasarımı gerçekleştiren kişilerden farklı yetkin kişiler veya gruplar tarafından doğrulanması öngörülür. Doğrulamanın yalnızca yüzeysel bir yönetici incelemesi olması yeterli görülmez.

İnsan Kaynağının Geliştirilmesinde En Etkili Yöntem: Gerçek Tasarım Çalışması

Nükleer tasarım bilgisinin önemli bir bölümü yalnızca sınıfta öğretilemez. Mühendislerin gerçek mühendislik problemleri üzerinde çalışması, deneyimli uzmanların yanında görev alması ve giderek daha fazla sorumluluk üstlenmesi gerekir.

Bu nedenle yeni bir tasarım organizasyonu için aşağıdaki yaklaşım oldukça önemlidir:

Bu yapı aynı zamanda kurumsal hafızanın korunmasını sağlar. Deneyimli mühendislerin yalnızca kendi hesaplarını yapması değil, bilgi ve deneyimlerini genç mühendislerle sistematik olarak paylaşması gerekir. Aksi durumda şirket deneyimli birkaç kişinin bilgisine bağımlı hale gelir.

Güney Kore'den Önemli Bir Örnek

Güney Kore'nin nükleer teknoloji geliştirme süreci, insan kaynağının yalnızca üniversiteler aracılığıyla değil, gerçek nükleer projeler içerisinde geliştirilmesinin önemini gösteren örneklerden biridir. Kore'nin nükleer programında teknoloji edinme, mühendislik kapasitesinin geliştirilmesi, tasarım sorumluluğunun giderek artırılması ve yerli tasarım kapasitesinin oluşturulması aşamalı biçimde ilerlemiştir.

Bu modelde üniversiteler, araştırma kuruluşları, işletici kuruluş, mühendislik kuruluşları, imalat sanayii ve yakıt kuruluşları birbirinden tamamen kopuk yapılar olarak değil, nükleer programın farklı yetkinlik katmanlarını oluşturan bir ekosistem olarak gelişmiştir.

Daha yakın dönemde de büyük mühendislik kuruluşlarının teknik uzmanlıklarını sürekli eğitim, kariyer döngüsüne göre eğitim, departmana özgü uzmanlık eğitimi, çalışma ve mentorluk programlarıyla geliştirdiği görülmektedir. KEPCO E&C'nin yayımladığı sürdürülebilirlik raporunda mühendislik teknik pozisyonları için sürekli uzmanlık geliştirme ve kariyer döngüsüne göre eğitim sistemleri bu yaklaşımın güncel bir örneğidir.

Üniversite Tek Başına Yeterli Değildir

Üniversiteler temel bilim ve mühendislik bilgisinin oluşturulmasında kritik role sahiptir. Ancak nükleer santral tasarımının ihtiyaç duyduğu bütün uygulamalı yetkinliklerin üniversite eğitimi sırasında kazanılması beklenemez.

Bu nedenle sürdürülebilir bir insan kaynağı sistemi genellikle üniversite + araştırma altyapısı + sanayi + proje + işletme + düzenleyici kurum arasında sürekli bir etkileşim gerektirir.

En Kritik Konu: İnsan Sayısı Değil, Kritik Kitle

Bir tasarım organizasyonunun yeterliliğini yalnızca toplam çalışan sayısıyla değerlendirmek yanıltıcı olabilir. Örneğin yüzlerce mühendisin bulunduğu bir kuruluşta belirli güvenlik analizlerini, reaktör fiziği hesaplarını, güvenlik sınıflandırmasını, sismik analizleri veya kritik sistemlerin tasarımını bağımsız olarak değerlendirebilecek yeterli sayıda uzman bulunmayabilir.

Bunun tersine daha küçük bir kuruluş, belirli bir teknoloji alanında güçlü bir uzmanlık çekirdeği oluşturmuş olabilir. Burada önemli olan, kuruluşun üstlendiği tasarım kapsamıyla uyumlu kritik yetkinlik kütlesine sahip olmasıdır.

Bir Şirket Nükleer Tasarımcı Haline Nasıl Gelir?

Bir şirketin nükleer tasarım kapasitesi oluşturması için aşağıdaki gelişim zinciri gerçekçi bir çerçeve oluşturabilir:

Bu süreçte uluslararası teknoloji sağlayıcılarından, mühendislik kuruluşlarından ve danışmanlardan yararlanılması doğal olabilir. Ancak kritik olan, dışarıdan alınan hizmetin şirketin kendi mühendislerinin yerine geçmesi değil, şirketin kendi yetkinliğini geliştirmesine hizmet etmesidir.

Sonuç: Nükleer Tasarımın İnsan Kaynağı Nasıl Oluşturulur?

Nükleer santral tasarımı için gerekli insan kaynağı, bir organizasyon şemasına birkaç “nükleer uzman” eklenerek oluşturulamaz. Gerekli olan, farklı disiplinlerin nükleer güvenlik ortak paydasında çalışabileceği çok disiplinli, uzun vadeli ve kurumsallaşmış bir yetkinlik sistemidir.

Bu nedenle “Bu şirket nükleer santral tasarlayabilir mi?” sorusunun cevabı, yalnızca şirketin daha önce kaç mühendislik projesi yaptığına veya kaç nükleer mühendise sahip olduğuna bakılarak verilemez. Şirketin hangi tasarım faaliyetlerini hangi yetkinlik seviyesinde gerçekleştirebildiği, hangi faaliyetleri dışarıdan aldığı, aldığı tasarımları bağımsız olarak değerlendirebildiği ve tasarımın teknik bütünlüğünü kimin üstlendiği incelenmelidir.

Sonuçta nükleer tasarım kapasitesi bir personel listesi değil, insan + organizasyon + süreç + bilgi + kalite + deneyim bütünlüğüdür.

Ve bu nedenle bir şirketin gerçek anlamda nükleer tasarımcı haline gelmesi, bir sözleşmenin imzalanmasıyla değil; yıllar boyunca gerçek tasarım problemleri üzerinde çalışan, birbirinden öğrenen, yaptığı işi bağımsız olarak doğrulayan ve edindiği bilgiyi kurumsal hafızaya dönüştüren bir mühendislik topluluğunun oluşturulmasıyla gerçekleşir.

Bir nükleer güç santralinin başka bir ülkeden veya teknoloji sağlayıcısından alınması, tek başına nükleer teknolojiye sahip olmak anlamına gelmez. Tasarım dokümanlarının, hesapların, yazılımların, teknik şartnamelerin ve üretim bilgilerinin teslim edilmesi önemli bir başlangıçtır; ancak bunların okunabilmesi, anlaşılabilmesi, doğrulanabilmesi, yeniden kullanılabilmesi ve gerektiğinde geliştirilebilmesi çok daha ileri bir yetkinlik düzeyi gerektirir.

IAEA'nın teknoloji transferi yaklaşımında da aktarımın yalnızca fiziksel dokümanlardan oluşmadığı; tasarım esaslarını oluşturan ve destekleyen araçların ve teknolojinin, teknik destek kapasitesinin ve gerekli bilgilerin işletme kuruluşuna aktarılmasının önemli olduğu belirtilmektedir. Ayrıca teknoloji transferinin kapsamının daha proje sözleşmesi aşamasında açık biçimde tanımlanması gerektiği vurgulanmaktadır.

Teknoloji Transferinin Üç Seviyesi

Teknoloji transferini yalnızca “doküman transferi” olarak değerlendirmek, aktarımın gerçek kapsamını olduğundan daha dar gösterir. Nükleer teknolojide transferi en az üç farklı düzeyde düşünmek yararlıdır:

Bu üç seviye birbirinin alternatifi değildir. Bir kuruluş çok büyük miktarda teknik dokümana sahip olabilir ancak bu dokümanları bağımsız olarak değerlendirecek veya değiştirecek mühendislik kapasitesine sahip olmayabilir.

Doküman ile Bilgi Arasındaki Fark

Bir tasarım dokümanı çoğu zaman yalnızca nihai sonucu gösterir. Oysa tasarım bilgisinin önemli bir bölümü, o sonuca nasıl ulaşıldığını açıklayan tasarım mantığında bulunur.

Örneğin bir boru hattının çapı çizimde açıkça görülebilir. Fakat bu çapın neden seçildiğini anlamak için debi, basınç kaybı, sıcaklık, malzeme, akış rejimi, pompa karakteristiği, güvenlik gereksinimleri, geçici rejimler, kod gerekleri ve diğer sistemlerle arayüzlerin birlikte değerlendirilmesi gerekebilir.

Dolayısıyla teknoloji transferinin gerçek içeriği yalnızca “sonuç” değil, mümkün olduğu ölçüde bu sonucu üreten mühendislik yöntemleri ve tasarım gerekçesidir.

Tasarım Esaslarının Transferi

Teknoloji transferinin en kritik unsurlarından biri tasarım esaslarının (design basis) aktarılmasıdır. Çünkü tasarım esasları yalnızca ekipmanın mevcut durumunu değil, tasarımın hangi gereksinimlerden türetildiğini ve hangi koşullar altında geçerli olduğunu açıklar.

IAEA kaynaklarında teknoloji transferi değerlendirilirken özellikle tasarım esaslarını oluşturan ve destekleyen araçların ve teknolojilerin transfer edilmesi ile tasarım esaslarının alıcı işletme kuruluşuna hangi kapsam ve biçimde aktarılacağının önceden belirlenmesi gerektiği vurgulanmaktadır.

Bu nedenle gerçek bir tasarım bilgi paketi yalnızca çizimleri değil; tasarım kriterlerini, güvenlik analizlerini, hesap yöntemlerini, analiz modellerini, ilgili yazılımları ve araçları, varsayımları, kabul kriterlerini, tasarım değişikliklerini ve gerekli doğrulama kayıtlarını da kapsayabilir.

Teknolojiyi Almak ile Teknolojiyi Özümsemek

Teknoloji transferinin başarısı, aktarılan bilgi miktarından çok alıcı tarafın bu bilgiyi kullanabilme kapasitesiyle ilişkilidir. IAEA kaynaklarında da teknoloji transferinin uzun dönemli ve program niteliğinde bir faaliyet olduğu, başarısının alıcı ülkenin teknolojiyi etkin biçimde özümseme kapasitesine önemli ölçüde bağlı olduğu belirtilmektedir.

Özümseme yalnızca eğitim almak anlamına gelmez. Mühendislerin gerçek tasarım faaliyetlerine katılması, hesapları yeniden yapabilmesi, tasarım kararlarını sorgulayabilmesi, tasarım değişikliklerini değerlendirebilmesi ve elde edilen bilgiyi sonraki projelerde kullanabilmesi gerekir.

Bilgi Transferi → Eğitim → Uygulamalı Mühendislik → Bağımsız Hesap → Doğrulama → Tasarım Değişikliği → Tasarım Yetkinliği

En Kritik Eşik: Bağımsız Hesap Yapabilmek

Bir tasarımın gerçekten anlaşılmış olduğunun güçlü göstergelerinden biri, ilgili mühendislik hesaplarının yalnızca mevcut sonuçların tekrar edilmesiyle değil, bağımsız olarak yeniden oluşturulabilmesi ve doğrulanabilmesidir.

Örneğin bir termohidrolik analiz raporunun alınması, o analizde kullanılan modelin bütün varsayımlarının anlaşılmış olduğu anlamına gelmez. Benzer şekilde bir yapısal analiz sonucunun alınması, yüklerin, sınır koşullarının, malzeme modellerinin ve kabul kriterlerinin bağımsız olarak değerlendirilebildiğini göstermez.

Bu nedenle ileri düzey teknoloji transferinin göstergelerinden biri, alıcı mühendislik kuruluşunun belirli kritik hesapları yeniden kurabilmesi, sonuçları karşılaştırabilmesi ve farklılıkların nedenlerini açıklayabilmesidir.

Tasarım Değişikliği Yapabilmek Daha İleri Bir Yetkinliktir

Bir tasarımı işletmek ile o tasarımı değiştirebilmek arasında önemli bir fark vardır. Tasarım değişikliği; yalnızca yeni bir çizim hazırlamayı değil, değişikliğin diğer sistemler, güvenlik fonksiyonları, analizler, arayüzler, tedarik, lisanslama, işletme ve bakım üzerindeki etkilerini değerlendirmeyi gerektirir.

Bu nedenle teknoloji transferinin daha ileri bir aşamasında şu soruya cevap verilebilmelidir:

Bu sorunun cevabı, tasarım yetkinliğinin önemli göstergelerinden biridir. Ancak bu, her değişikliğin mutlaka teknoloji sağlayıcısından bağımsız yapılması gerektiği anlamına gelmez. Bazı tasarım bilgileri, fikri mülkiyet veya lisanslama düzenlemeleri nedeniyle teknoloji sahibinin katılımını gerektirebilir. Önemli olan, alıcı tarafın kendi teknik sorumluluk alanını ve hangi konularda dış teknik desteğe ihtiyaç duyduğunu açıkça belirleyebilmesidir.

Tedarikçi Dokümanlarını Değerlendirebilmek

28. bölümde ele alınan tasarım–tedarik–yapım zinciri açısından teknoloji transferinin bir başka göstergesi de tedarikçi mühendisliğinin değerlendirilebilmesidir.

Tasarım yetkinliği olan bir kuruluş, yalnızca tedarikçiden gelen dokümanı arşivlemez. Dokümanın santral tasarım gereklerini karşılayıp karşılamadığını, diğer sistemlerle arayüzlerinin uygunluğunu, hesapların yeterliliğini ve güvenlik açısından önemli varsayımların doğru kullanılıp kullanılmadığını değerlendirebilir.

Bu nedenle teknoloji transferinin olgunluk düzeyi, tedarikçi dokümanlarının miktarıyla değil, bu dokümanlar üzerinde bağımsız mühendislik değerlendirmesi yapabilme kapasitesiyle daha iyi ifade edilir.

Tasarım Bilgisi ile Tasarım Sorumluluğu Arasındaki Fark

Burada özellikle üç kavramın birbirinden ayrılması gerekir:

Bir ülke veya kuruluş bir tasarımın çok büyük bölümünü öğrenmiş olabilir; ancak bu durum otomatik olarak tasarımın hukuki, sözleşmesel veya düzenleyici sorumluluğunu üstlendiği anlamına gelmez.

Özellikle nükleer projelerde bu ayrım önemlidir. Tasarım bilgisine erişim, fikri mülkiyet haklarının devri, teknik destek, lisanslama sorumluluğu ve tasarım otoritesi aynı kavramlar değildir ve sözleşme ile düzenleyici çerçevede ayrı ayrı tanımlanabilir.

Teknoloji Transferinin Sözleşmeye Yazılması

Teknoloji transferinin kendiliğinden gerçekleşeceği varsayımı risklidir. Hangi bilginin, hangi formatta, hangi tarihte, hangi eğitim ve teknik destekle ve hangi fikri mülkiyet koşulları altında aktarılacağı mümkün olduğunca sözleşme ve proje gereksinimlerinde tanımlanmalıdır.

IAEA, özellikle yeni nükleer programlarda bilgi transferi hükümlerinin ilgili anlaşma ve sözleşmelere dahil edilmesini açıkça tavsiye etmektedir. İşletme kuruluşunun uzun dönemli güvenlik tasarım bilgisini koruyabilmesi için teknoloji sağlayıcı ile etkileşim içinde bir tasarım kuruluşu (design entity) oluşturması da vurgulanmaktadır.

Yerelleştirme ile Teknoloji Transferi Aynı Şey Değildir

Bir ekipmanın ülke içinde üretilmesi önemli bir sanayi kapasitesi göstergesi olabilir. Ancak yerelleştirme (localization) ile teknoloji transferi aynı kavram değildir.

Bir ekipman yerel olarak üretilebilirken tasarım hakkı, tasarım yöntemi, hesap araçları veya kritik mühendislik bilgisi dışarıda kalabilir. Tersine, bir ülke belirli bir tasarım bilgisini edinmiş olabilirken ekipmanın bütün imalatını henüz yerel olarak gerçekleştiremeyebilir.

OECD/NEA, nükleer programlarda yerelleştirme politikalarının zaman içinde daha yüksek katma değerli bileşenlerin yanı sıra mühendislik ve tasarım kapasitesine doğru ilerleyebildiğini; Kore, Fransa ve Japonya gibi örneklerde teknoloji transferinin uzun dönemli yerli nükleer sanayi kapasitesi oluşturma politikalarıyla birlikte yürütüldüğünü belirtmektedir.

Teknoloji Transferinin Başarısı Nasıl Ölçülebilir?

“Yüzde kaç teknoloji transfer edildi?” sorusu tek başına yeterli değildir. Çünkü transfer edilen bilginin miktarı ile bu bilginin kullanılabilirliği aynı değildir.

Daha anlamlı bir değerlendirme, farklı yetkinlik düzeylerini birlikte inceleyebilir:

Tasarım Yetkinliği Bir Kurumsal Hafızadır

Tasarım yetkinliği yalnızca birkaç deneyimli mühendisin kişisel bilgisine bırakılırsa kalıcı bir teknoloji transferinden söz etmek zorlaşır. Bilginin prosedürlere, tasarım standartlarına, hesap yöntemlerine, yazılımlara, eğitim programlarına, tasarım veri tabanlarına ve kurumsal arşivlere aktarılması gerekir.

IAEA'nın nükleer bilgi yönetimi çalışmalarında da kritik teknik bilginin yalnızca kişiler arasında aktarılmasına güvenmenin bilgi kalitesinde değişkenlik yaratabileceği; yapılandırılmış prosedürler, iş başında eğitim, rehberler ve diğer bilgi yönetimi araçlarının bu aktarımı daha güvenilir hale getirebileceği vurgulanmaktadır.

Bu nedenle gerçek teknoloji transferinin hedefi yalnızca “mühendis yetiştirmek” değil, mühendislerin ayrılması veya görev değiştirmesi durumunda da tasarım bilgisinin kurumda kalmasını sağlayacak bir kurumsal tasarım hafızası oluşturmaktır.

İşletme Deneyimi Tasarım Bilgisinin Son Halkasıdır

Tasarım yetkinliği santral işletmeye girdikten sonra da devam eder. İşletme sırasında elde edilen bakım deneyimi, ekipman performansı, arızalar, test sonuçları, modifikasyonlar ve işletme deneyimi yeni tasarım kararlarının girdisi olabilir.

Bu nedenle teknoloji transferinin olgunlaşmış hali yalnızca teknoloji sağlayıcısından alıcıya doğru tek yönlü bir aktarım değildir. İşletme deneyiminin tasarım bilgisine geri beslenebildiği sürekli bir öğrenme döngüsüdür.

Teknoloji Sağlayıcı → Tasarım Bilgisi → Yerel Mühendislik → Fiziksel Santral → İşletme Deneyimi → Tasarım Geri Beslemesi ↺

Asıl Hedef: Teknolojiye Bağımlılığın Niteliğini Değiştirmek

Teknoloji transferinin amacı her alanda dışarıdan hiçbir desteğe ihtiyaç duymayan mutlak bir bağımsızlık oluşturmak olarak tanımlanmak zorunda değildir. Modern nükleer sanayide farklı ülkeler arasında teknoloji, ekipman, yakıt, yazılım, hizmet ve uzmanlık alışverişinin devam etmesi mümkündür.

Daha anlamlı hedef, kritik teknik kararların ve güvenlik açısından önemli tasarım bilgilerinin yalnızca dışarıdan gelen bir hizmet olarak tüketilmesini önlemek; bunların ülke içindeki kuruluşlar tarafından anlaşılabilir, doğrulanabilir, yönetilebilir ve gerektiğinde geliştirilebilir hale gelmesini sağlamaktır.

Bu açıdan teknoloji transferinin başarısı, “kaç belge teslim edildi?” sorusundan çok, “hangi teknik kararları artık bağımsız olarak anlayabiliyor, doğrulayabiliyor, değiştirebiliyor ve sürdürebiliyoruz?” sorusuyla ölçülebilir.

Böylece 24. bölümde ele alınan Güney Kore örneğinde görülen uzun dönemli teknoloji kazanımı ile 27. bölümde ele alınan güvenlik sınıflandırması ve 28. bölümdeki tasarım–tedarik–yapım zinciri aynı çerçevede birleşir: teknoloji transferinin en ileri çıktısı ekipman üretme kapasitesinden önce, tasarım kararlarını anlayabilen ve bu kararların güvenlik açısından sonuçlarını değerlendirebilen bir mühendislik sistemi oluşturmaktır.

Ancak burada bir sonraki ve daha kritik soru ortaya çıkar: Bu tasarım yetkinliğini taşıyan kuruluş, nükleer güvenlik açısından tasarımın teknik bütünlüğünden kim adına ve hangi yetkiyle sorumludur? Bu soru bizi doğrudan Tasarım Otoritesi (Design Authority), bağımsız doğrulama ve lisans sahibi ile tasarım kuruluşu arasındaki sorumluluk ayrımına götürür.

Bu bölüm boyunca ele alınan tasarım süreci, bir nükleer güç santralinin tasarımının yalnızca mühendislik çizimlerinin hazırlanmasından veya hesapların yapılmasından çok daha geniş bir faaliyet alanı olduğunu göstermektedir. Nükleer santral tasarımı; gerekliliklerin belirlenmesi, tasarım esasının oluşturulması, güvenlik fonksiyonlarının tasarıma dönüştürülmesi, sistem mimarisinin geliştirilmesi, mühendislik hesaplarının yapılması, disiplinler arası arayüzlerin yönetilmesi, tasarımın bağımsız olarak doğrulanması, tedarikçi tasarımlarının değerlendirilmesi, imalat ve yapım geri beslemelerinin tasarıma aktarılması, değişikliklerin kontrol edilmesi ve tasarım bilgisinin santralin bütün yaşam döngüsü boyunca korunması faaliyetlerinin oluşturduğu bütünleşik bir sistemdir.

Bu nedenle bir ülkenin nükleer santral alanındaki teknik kapasitesini yalnızca kaç santral inşa ettiği, ne kadar ekipman ürettiği veya ne kadar yerli katkı sağladığı üzerinden değerlendirmek yeterli değildir. Asıl belirleyici soru, ülkenin tasarım bilgisini üretme, değerlendirme, doğrulama, değiştirme ve yeniden kullanma kapasitesine ne ölçüde sahip olduğudur.

Bu soruların tümüne sistematik biçimde cevap verebilmek, yalnızca bir nükleer santral satın alma veya inşa etme kapasitesinden daha ileri bir mühendislik ve teknoloji öz-yeterliliği seviyesine işaret eder. Buradaki öz-yeterlilik, bütün teknolojilerin ülke içinde üretilmesi veya dışarıdan hiçbir teknik destek alınmaması anlamına gelmez. Daha temel anlamıyla, kritik teknik kararların arkasındaki tasarım esaslarını anlayabilme, hesapları değerlendirebilme, sonuçları doğrulayabilme ve gerektiğinde tasarımı değiştirebilme kapasitesidir.

Tasarım Yetkinliğinin Katmanları

Nükleer teknoloji alanındaki yetkinliği tek bir “yerlilik” göstergesiyle açıklamak yerine, birbirinin üzerine inşa edilen farklı yetkinlik katmanları üzerinden değerlendirmek daha anlamlıdır.

Bu katmanlar birbirinden bağımsız değildir. Yalnızca dokümana sahip olmak tasarım yetkinliği anlamına gelmez; tasarım hesaplarını yapabilmek de tek başına santral entegrasyonunu garanti etmez. Asıl kapasite, bilgi → analiz → doğrulama → tasarım → entegrasyon → değişiklik yönetimi → kurumsal öğrenme zincirinin birlikte çalışabilmesidir.

Tasarım Yetkinliği ile Teknoloji Transferi Arasındaki Bağ

Teknoloji transferinin gerçek sonucu, yalnızca büyük miktarda teknik dokümanın teslim alınması değildir. Tasarım esaslarının, kullanılan yöntemlerin, hesap araçlarının, varsayımların, sınır koşullarının, kabul kriterlerinin ve doğrulama yöntemlerinin anlaşılması gerekir.

Bir teknoloji alanında gerçek bir yetkinliğin oluşabilmesi için mühendislerin yalnızca “sonucu” görmeleri değil, sonuca nasıl ulaşıldığını ve hangi koşullarda geçerli olduğunu anlayabilmeleri gerekir. Bu nedenle teknoloji transferi; doküman tesliminin ötesinde eğitim, uygulamalı mühendislik çalışması, bağımsız hesaplar, doğrulama, tasarım değişiklikleri ve gerçek proje deneyimiyle desteklenmelidir.

IAEA'nın teknoloji transferi yaklaşımında da tasarım teknolojisi, imalat ve yapım teknolojisi ile proje mühendisliği ve proje yönetimi birbirinden farklı teknoloji alanları olarak ele alınmaktadır. Bu da teknoloji transferinin tek bir “bilgi aktarımı” işlemi olmadığını, farklı yetkinlik alanlarının birlikte geliştirilmesini gerektirdiğini göstermektedir.

Sonuçta Ölçülmesi Gereken Şey

Bir ülkenin nükleer teknoloji kapasitesini değerlendirirken yalnızca “Santrali yapabiliyor mu?” sorusu yeterli değildir. Daha anlamlı olan, santralin tasarım yaşam döngüsünün hangi bölümlerinde bağımsız teknik kapasite bulunduğunu ortaya koymaktır.

Tasarımın Son Ürünü Çizim Değildir

Bir nükleer santral tasarımının sonunda binlerce çizim, hesap, teknik şartname, analiz, rapor, ekipman dokümanı ve prosedür ortaya çıkar. Ancak bunların toplamı bile tasarımın gerçek ürününü tam olarak tanımlamaz.

Tasarımın gerçek ürünü, bu dokümanların arkasındaki doğrulanabilir teknik bilgidir. Hangi gerekliliğin neden tanımlandığını, hangi güvenlik fonksiyonunun hangi sistem tarafından yerine getirildiğini, hangi hesabın hangi varsayımlara dayandığını, hangi ekipmanın hangi koşullarda çalışacağını, bir değişikliğin hangi sistemleri etkileyeceğini ve tasarımın hangi gerekçelerle kabul edildiğini açıklayabilen bütünsel bilgi yapısıdır.

Bu nedenle modern nükleer mühendislikte tasarım bilgisinin yaşam döngüsü boyunca korunması, yalnızca arşivcilik faaliyeti değildir. Tasarım bilgisinin yönetimi; güvenlik, konfigürasyon yönetimi, bakım, modernizasyon, işletme deneyimi ve gelecekteki tasarım değişiklikleri açısından doğrudan teknik bir gerekliliktir. IAEA da tasarım bilgisinin santralin yaşam döngüsü boyunca yönetilmesini ve tasarım esaslarının korunmasını ayrı bir bilgi yönetimi konusu olarak ele almaktadır.

Dolayısıyla nükleer teknoloji öz-yeterliliğinin en kritik göstergesi, yalnızca bir santralin ülke sınırları içinde inşa edilmiş olması değil; o santralin arkasındaki tasarım bilgisinin ne kadarının anlaşılabildiği, doğrulanabildiği, geliştirilebildiği ve gelecek projelere aktarılabildiğidir.

Nükleer santral tasarımının gerçek anlamı burada ortaya çıkar: bir tesisi kurmak değil, güvenli bir tesisi tasarlayabilecek, tasarımını doğrulayabilecek, değiştirebilecek ve bu yetkinliği kurumsal olarak sürdürebilecek bir mühendislik sistemi kurmak.

1. Peter Ill-Seok Jeong, NPP General Design Process, KHNP, 17 April 2012.
2. IAEA Safety Standards – SSR-2/1 (Rev. 1), Safety of Nuclear Power Plants: Design.
3. IAEA Nuclear Power Plant Safety Guides – özellikle SSG-30.
4. U.S. Nuclear Regulatory Commission – 10 CFR Part 50 Appendix B ve tasarım kontrolü.
5. KEPCO E&C – nükleer, termik, yeni enerji, EPC ve dijital mühendislik.
6. KEPCO E&C – Nuclear Power Plant Design.
7. KEPCO E&C – Thermal Power Engineering.
8. KEPCO E&C – Water Treatment and Desalination.
9. KEPCO E&C – Digital Transformation.
