Karbonun Nükleer Teknolojideki Özel Yapısı
Grafit, yalnızca karbon atomlarından oluşan ve kristal yapısı nedeniyle kendine özgü fiziksel özellikler gösteren bir malzemedir. Nükleer teknolojide ise özellikle nötronları yavaşlatmak amacıyla kullanılan önemli moderatör malzemelerinden biridir.
Grafit, yalnızca karbon atomlarından oluşan, tabakalı kristal yapıya sahip bir karbon allotropudur. Elmas da aynı kimyasal elementten oluşmasına rağmen karbon atomlarının farklı biçimde düzenlenmesi, iki malzemenin fiziksel özelliklerinin önemli ölçüde farklılaşmasına neden olur. Grafit elektriksel iletkenliği, katmanlı yapısı ve uygun koşullarda yüksek sıcaklıklarda kullanılabilmesiyle öne çıkar.
Grafitte her karbon atomu, aynı tabakadaki üç komşu karbon atomuyla güçlü bağlar oluşturur. Bu bağlanma biçimi, atomların altıgen düzenler meydana getirdiği geniş tabakalı bir yapı oluşturur. Tabakalar arasındaki etkileşimler, tabaka içindeki bağlara göre daha zayıftır. Grafitin tabakalar boyunca kayabilmesi, yüzeyden ince parçacıklar ayrılabilmesi ve yağlayıcı özellik göstermesi bu yapıyla ilişkilidir.
Bununla birlikte, nükleer reaktörlerde kullanılan grafit ile kalemlerde veya sıradan endüstriyel uygulamalarda kullanılan grafit aynı kalite ölçütleriyle değerlendirilmez. Reaktör grafitinin üretim yöntemi, yoğunluğu, gözenekliliği, saflığı ve mekanik özellikleri, kullanılacağı nükleer sistemin gereksinimlerine göre belirlenir.
Grafitin nükleer reaktörlerdeki temel değeri, nötronları yavaşlatırken görece az nötron soğurmasıdır. Ancak bu özellik, grafitin saflığına ve içindeki safsızlıkların türüne de bağlıdır. Özellikle bor gibi bazı elementler, nötronları soğurma kabiliyetleri nedeniyle reaktör grafitinin nükleer özelliklerini etkileyebilir.

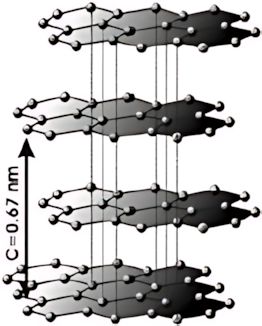

Grafitin kristal yapısı, birbirine paralel karbon tabakalarından oluşur. Her tabakadaki karbon atomları altıgen bir düzen meydana getirir. Tabaka içindeki güçlü bağlar malzemenin yapısını korurken tabakalar arasındaki daha zayıf etkileşimler, grafitin katmanlı davranışını belirler.
Grafitin elektriksel iletkenliği de bu atomik düzenle ilişkilidir. Karbon atomlarının bağ yapısında bulunan elektronların bir bölümü tabaka boyunca hareket edebilir. Bu nedenle grafit, elektriksel iletkenlik bakımından elmas gibi karbon allotroplarından ayrılır.
Nükleer mühendislikte ise yalnızca ideal kristal yapıyı bilmek yeterli değildir. Gerçek reaktör grafiti, üretim sürecinden kaynaklanan mikro yapısal özelliklere ve safsızlıklara sahiptir. Bu özellikler, grafitin nötron soğurma davranışını, ısı iletimini, mekanik dayanımını ve ışınlanma altındaki değişimini etkileyebilir.
Grafitin atomik ve mikro yapısal özellikleri, reaktör çekirdeğinde uzun süreli kullanım sırasında önem kazanır. Nötron ışınlanması karbon atomlarının kristal örgüdeki konumlarını değiştirebilir. Bunun sonucunda boyutsal değişimler, iç gerilmeler ve mekanik özelliklerde farklılaşmalar ortaya çıkabilir.
Grafit, kendine özgü kristal yapısı sayesinde birçok endüstriyel ve nükleer uygulamada kullanılan bir mühendislik malzemesidir. Ancak özellikleri sıcaklığa, üretim yöntemine, malzemenin yönlenmesine, saflığına ve kullanım ortamına bağlı olarak değişebilir. Bu nedenle grafitin özellikleri tek bir sabit değerle tanımlanamaz.
Grafit, uygun atmosfer ve çalışma koşullarında yüksek sıcaklıklarda kullanılabilir. Bununla birlikte oksijen içeren ortamlarda sıcaklık yükseldikçe oksidasyon riski artabilir. Dolayısıyla yüksek sıcaklık dayanımı, oksidasyondan bağımsız bir özellik değildir.
Grafitin tabakalı atomik yapısı, elektronların belirli yönlerde hareket edebilmesini sağlar. Elektriksel iletkenlik, grafitin kristal yönlenmesine ve malzemenin özelliklerine bağlı olarak farklılık gösterebilir.
Karbon tabakaları arasındaki görece zayıf etkileşimler, grafitin mekanik davranışını ve yönlere bağlı özelliklerini etkiler. Bu durum, reaktörlerde kullanılacak grafitin tasarım ve malzeme analizlerinde dikkate alınır.
Karbon çekirdekleri nötronlarla çarpışarak onların enerjisini azaltabilir. Grafitin görece düşük nötron soğurma özelliği, onu termal nötron spektrumuyla çalışan reaktörlerde kullanılabilir bir moderatör hâline getirir.
Nükleer fisyon sırasında açığa çıkan nötronlar başlangıçta yüksek enerjilidir. Bazı reaktör tasarımlarında bu nötronların enerjilerinin azaltılması, yakıt içindeki yeni fisyonların gerçekleşme olasılığını artırmaya yardımcı olur. Nötronların enerjisini azaltan malzemelere moderatör adı verilir.
Grafit, ağır su ve hafif su, farklı reaktör tasarımlarında moderatör olarak kullanılabilen malzemelerdir. Bu malzemelerin nötronları yavaşlatma ve soğurma özellikleri birbirinden farklıdır. Hangi moderatörün seçileceği, yakıtın özellikleri, reaktörün nötron ekonomisi, tasarım hedefleri ve işletme koşulları gibi birçok etkene bağlıdır.
Grafitin önemli bir avantajı, nötronları yavaşlatırken görece az nötron soğurmasıdır. Bununla birlikte grafitte bulunan bazı safsızlıklar, nötronların istenmeyen biçimde soğurulmasına yol açabilir. Bu nedenle nükleer amaçlı grafit üretiminde saflık ve malzeme özelliklerinin kontrolü kritik öneme sahiptir.
Moderatör, hızlı nötronların enerjisini azaltır. Nötron yansıtıcı ise çekirdekten dışarı kaçabilecek nötronların bir bölümünün yeniden çekirdeğe dönmesine katkıda bulunur. Grafit, RBMK tasarımında her iki işlevi de destekler.
Bu iki işlev birbiriyle ilişkili olsa da aynı değildir. Grafitin reaktör tasarımındaki rolü değerlendirilirken nötronları yavaşlatma etkisi ile nötron kaçaklarını azaltmaya katkısı ayrı ayrı ele alınmalıdır.
Grafit moderatör kullanımı yalnızca RBMK reaktörlerine özgü değildir. Farklı ülkelerde geliştirilen çeşitli reaktör ailelerinde grafit, nötronları yavaşlatmak ve çekirdeğin nötronik özelliklerini düzenlemek amacıyla kullanılmıştır. Bu reaktörler arasındaki temel farklar; kullanılan soğutucu, yakıtın biçimi, çalışma sıcaklığı ve çekirdek tasarımında ortaya çıkar.
Birleşik Krallık'ta geliştirilen MAGNOX reaktörleri, grafit moderatör ve karbondioksit (CO2) soğutucu kullanır. Doğal uranyum metal yakıtı ve magnezyum esaslı yakıt zarfıyla tanınırlar. Elektrik üretiminin yanı sıra erken dönem nükleer programlarında plütonyum üretimi amacıyla da kullanılan bu reaktör ailesinin tüm üniteleri günümüzde işletmeden çıkarılmıştır.
AGR, MAGNOX tasarımının devamı olarak Birleşik Krallık'ta geliştirilmiştir. Grafit moderatör ve CO2 soğutucu kullanır; ancak zenginleştirilmiş uranyum dioksit yakıtı ve paslanmaz çelik yakıt zarfı sayesinde daha yüksek çalışma sıcaklıklarına ulaşabilir. Bu özellik, MAGNOX'a kıyasla daha yüksek termal verimlilik elde edilmesine katkıda bulunur.
HTGR tasarımlarında grafit moderatör, helyum gibi kimyasal olarak büyük ölçüde inert bir gaz soğutucuyla birlikte kullanılır. Yakıt, tasarıma bağlı olarak grafit bloklar içindeki kaplamalı yakıt parçacıklarından veya küresel yakıt elemanlarından oluşabilir. Yüksek çıkış sıcaklıkları, elektrik üretiminin yanı sıra endüstriyel proses ısısı gibi uygulamalara da olanak sağlayabilir.
RBMK'de grafit moderatör olarak görev yaparken hafif su, yakıt kanallarından ısıyı uzaklaştırır ve çekirdek içinde kaynayarak buhar üretir. Yakıtın reaktör çalışırken değiştirilebilmesi ve kanal tipi çekirdek yapısı, tasarımın ayırt edici özellikleri arasındadır. Grafit moderatör ile su soğutucunun farklı işlevler üstlenmesi, RBMK'nin nötronik davranışını anlamak açısından özellikle önemlidir.
| Reaktör türü | Moderatör | Soğutucu | Öne çıkan özellik |
|---|---|---|---|
| MAGNOX | Grafit | CO2 | Doğal uranyum metal yakıtı |
| AGR | Grafit | CO2 | Daha yüksek çalışma sıcaklığı ve verimlilik |
| HTGR | Grafit | Genellikle helyum | Yüksek sıcaklıkta ısı üretimi |
| RBMK | Grafit | Hafif su | Kanal tipi çekirdek ve kaynar su çevrimi |
Önemli ayrım: Aynı moderatörün kullanılması, bu reaktörlerin aynı güvenlik özelliklerine sahip olduğu anlamına gelmez. Soğutucu, yakıt tasarımı, çekirdek geometrisi, reaktivite geri beslemeleri ve koruma sistemleri her reaktör ailesi için ayrı ayrı değerlendirilmelidir.
IAEA — High Temperature Reactor Design ve gaz soğutmalı reaktörlerin gelişimi
Grafit, RBMK tipi reaktörlerin temel bileşenlerinden biridir. Reaktör çekirdeğinde çok sayıda grafit blok bir araya getirilerek büyük bir moderatör yapısı oluşturulur. Bu bloklardaki düşey açıklıklar, yakıt basınç kanallarının ve çeşitli özel kanalların yerleştirilmesine olanak verir.
RBMK tasarımının ayırt edici özelliği, grafit moderatör ile hafif su soğutucunun farklı işlevler üstlenmesidir. Grafit, nötronların enerjisini azaltırken su, yakıt kanallarından ısıyı uzaklaştırır ve kaynayarak türbinlere gönderilecek buharın oluşmasını sağlar. Böylece moderasyon ve soğutma işlevleri farklı malzemeler tarafından yerine getirilir.
Grafit bloklar yalnızca nötron fiziği açısından önemli değildir. Bloklar ile basınç kanalları arasındaki geometrik ilişkiler, ısı aktarımı ve çekirdeğin uzun süreli boyutsal kararlılığı açısından da önem taşır. Bu nedenle grafit yapının durumu, RBMK reaktörlerinin teknik değerlendirmelerinde önemli bir konudur.
RBMK çekirdeğindeki grafit, uzun süre yüksek sıcaklık ve nötron ışınlanması altında çalışır. Bu koşullar grafitin boyutlarında, dayanımında ve diğer malzeme özelliklerinde değişikliklere neden olabilir. Bu nedenle grafit yapının bütünlüğü, kanal geometrisi ve işletme ömrüyle ilişkili mühendislik değerlendirmelerinin bir parçasıdır.
Reaktör çekirdeğindeki grafit, çalışma süresi boyunca sürekli nötron ışınlanmasına maruz kalır. Yüksek enerjili nötronların karbon atomlarıyla etkileşmesi, kristal örgüde atomların yer değiştirmesine ve kusurlar oluşmasına neden olabilir. Bu mikroskobik değişimler, zaman içinde malzemenin makroskobik özelliklerine yansır.
Işınlanmanın etkileri yalnızca grafitin genleşmesi veya büzülmesiyle sınırlı değildir. Sıcaklık ve ışınlanma miktarına bağlı olarak boyutsal değişimler, iç gerilmeler, ısıl iletkenlik değişimleri ve mekanik özelliklerde farklılaşmalar meydana gelebilir. Değişimin yönü ve büyüklüğü, kullanılan grafit türüne ve çalışma koşullarına bağlıdır.
Grafit bloklar ışınlanma altında büzülebilir veya genleşebilir. Değişimin yönü ve miktarı, sıcaklığa, nötron dozuna ve grafitin yapısına bağlıdır. Blokların boyutlarındaki değişimler, çekirdek geometrisinin korunması açısından önem taşır.
Işınlanma, grafitin dayanımını, elastik özelliklerini ve çatlak oluşum davranışını değiştirebilir. Bu değişimler, grafit blokların uzun dönemli yapısal bütünlüğünün değerlendirilmesini gerektirir.
Kristal örgüde oluşan kusurlar, grafitin ısı iletimini etkileyebilir. Grafit ile basınç kanalları arasındaki ısı aktarımı da çekirdeğin sıcaklık dağılımı ve malzeme davranışı açısından önemlidir.
RBMK çekirdeğindeki grafit bloklar, yalnızca nötronları yavaşlatan bir malzeme topluluğu değildir; yakıt ve diğer kanalların yerleştiği yapının da bir parçasıdır. Işınlanma kaynaklı değişimler, çatlaklar ve geometrik bozulmalar bu nedenle reaktörün uzun dönemli işletme güvenliği açısından önem taşır.
Grafit, nükleer teknolojide hem nötron fiziği hem de malzeme mühendisliği açısından önem taşır. Bir moderatörün başarısı, hızlı nötronların enerjisini düşürebilmesine ve bu süreçte mümkün olduğunca az nötron soğurmasına bağlıdır. Grafit, bu özellikleri sayesinde çeşitli termal reaktör tasarımlarında kullanılmıştır.
Bununla birlikte grafitin reaktör içindeki davranışı, yalnızca nötron moderasyonuyla açıklanamaz. Saflık, sıcaklık, nötron ışınlanması, oksidasyon, ısı aktarımı ve mekanik dayanım gibi faktörler birlikte değerlendirilir. Uzun süreli işletmede bu özelliklerin değişebilmesi, grafit yapının izlenmesini ve yaşlanma etkilerinin hesaplamalarla değerlendirilmesini gerekli kılar.
Grafitin nükleer reaktörlerdeki temel işlevi, nötronları yavaşlatmak ve çekirdeğin nötronik çalışma koşullarına katkıda bulunmaktır. RBMK reaktörlerinde grafit aynı zamanda büyük bir yapısal düzenin parçasıdır. Bu nedenle grafitin özellikleri, reaktör fiziği ve uzun dönemli malzeme güvenliğiyle birlikte değerlendirilmelidir.
Grafit, karbon atomlarının tabakalı kristal yapısından kaynaklanan fiziksel özellikleri nedeniyle endüstride ve nükleer teknolojide kullanılan önemli bir malzemedir. Nükleer reaktörlerdeki en önemli işlevi, nötronların enerjisini azaltırken görece düşük nötron soğurma özelliği sunmasıdır.
RBMK reaktörlerinde grafit moderatör, hafif su soğutucudan ayrı bir işlev üstlenir ve çekirdeğin karakteristik nötronik davranışını belirler. Ancak grafitin uzun süreli ışınlanma altında boyutsal ve mekanik değişimlere uğrayabilmesi, yüksek sıcaklık koşulları ve oksidasyon riski, bu malzemenin dikkatle seçilmesini ve değerlendirilmesini gerektirir.
Bu nedenle grafitin RBMK içindeki rolünü anlamak, yalnızca nötronların nasıl yavaşlatıldığını öğrenmek değil; aynı zamanda reaktör çekirdeğinin malzeme özelliklerini, ısı aktarımını ve uzun dönemli yapısal davranışını anlamak açısından da önemlidir.
