Birincil devrede sürekli ve kontrollü soğutucu dolaşımı
Reaktör Soğutucu Suyu Pompası (RCP), PWR tipi reaktörlerde birincil soğutucunun reaktör kalbi ile buhar üreteci arasında sürekli dolaşmasını sağlayan temel ekipmanlardan biridir. Bu dolaşım, reaktör kalbinde oluşan ısının güvenli ve sürekli biçimde uzaklaştırılmasının temelidir.
Basınçlı Su Reaktörlerinde (PWR), reaktör kalbinde açığa çıkan ısının güvenilir biçimde uzaklaştırılması ve buhar üretecine taşınması gerekir. Bu işlevin yerine getirilmesinde Reaktör Soğutucu Suyu Pompası (Reactor Coolant Pump — RCP), birincil soğutma devresindeki akışı sağlayan temel ekipmanlardan biridir.
Pompa, soğutucuya hidrolik enerji aktararak birincil devredeki akışın sürdürülmesine yardımcı olur. Soğutucu, reaktör kalbinden geçerken yakıtta üretilen ısıyı alır; ardından buhar üretecine taşınır. Buhar üretecinde ısısını ikincil devreye aktaran soğutucu, birincil devrenin hidrolik düzenine uygun biçimde yeniden reaktöre yönlendirilir.
Reaktör kalbi → Sıcak bacak → Buhar üreteci → Soğuk bacak → RCP → Reaktör kalbi
Bu şema tipik bir PWR çevrimini özetler. Pompanın ve buhar üretecinin konumu, devre bağlantıları ve pompa sayısı reaktör tasarımına göre değişebilir.
Tipik bir PWR'da pompa, buhar üretecinden dönen daha soğuk soğutucuyu alır ve birincil devredeki hidrolik direnci karşılayacak basınç artışını sağlar. Soğutucu, reaktör basınç kabına ve reaktör kalbine doğru ilerler. Yakıt demetlerinden ısı alan akışkanın sıcaklığı yükselir ve sıcak bacak üzerinden buhar üretecine döner.
Pompanın oluşturduğu basınç artışı, birincil devrenin toplam basınç kayıplarını karşılayacak şekilde tasarlanır. Bu durum, pompanın bütün devrenin statik basıncını tek başına belirlediği anlamına gelmez. Devrenin çalışma basıncı, basınçlandırıcı ve diğer ilgili sistemler tarafından kontrol edilir.
Buhar üretecinden dönen soğutucu, devre düzenine uygun biçimde pompanın emiş tarafına ulaşır.
Pompa, akışkana enerji aktararak devredeki sürtünme ve yerel basınç kayıplarının karşılanmasına yardımcı olur.
Soğutucu, yakıt demetlerinde oluşan ısıyı alarak sıcaklığını yükseltir.
Isı, birincil devreden normal işletmede ayrı olan ikincil devreye aktarılır ve çevrim devam eder.
Nükleer santrallerde kullanılan pompalar, sıradan su pompalarının büyütülmüş biçimleri değildir. Yüksek sıcaklık, yüksek basınç, radyasyon alanı, uzun süreli işletme ve nükleer kalite gereklilikleri; tasarımın hidrolik, mekanik, elektriksel ve malzeme boyutlarını birlikte etkiler.
Birçok geleneksel PWR'da dikey milli, santrifüj pompa tasarımları kullanılır. Elektrik motorunun dönme hareketi mil üzerinden çarka iletilir.
Şaftlı tasarımlarda mil çevresindeki sızdırmazlık sistemi, birincil soğutucunun kontrolsüz biçimde dışarı çıkmasını önlemek açısından önemlidir.
Motor, pompanın ihtiyaç duyduğu mekanik gücü sağlar. Motor soğutması, yataklar, elektriksel koruma ve izleme sistemleri tasarımın parçalarıdır.
Bazı tasarımlarda motor ve pompa, sızdırmaz bir bütünleşik yapı içinde düzenlenir. Bu yaklaşımın özellikleri ve bakım gereksinimleri klasik şaftlı tasarımlardan farklıdır.
Geleneksel şaftlı pompa ile hermetik motorlu pompa arasında seçim; reaktör tasarımı, debi ve basma yüksekliği gereksinimleri, sızdırmazlık yaklaşımı, bakım stratejisi ve güvenlik analizleri dikkate alınarak yapılır. Örneğin Westinghouse AP1000 tasarımında kullanılan RCP, özel hermetik motorlu pompa yaklaşımına dayanan tasarımlardan biridir.

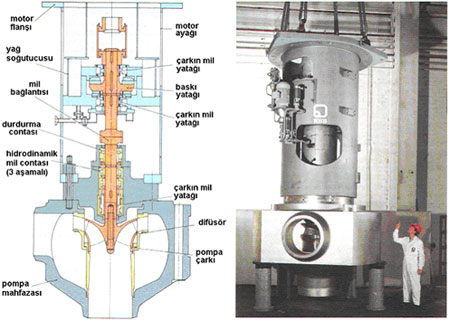

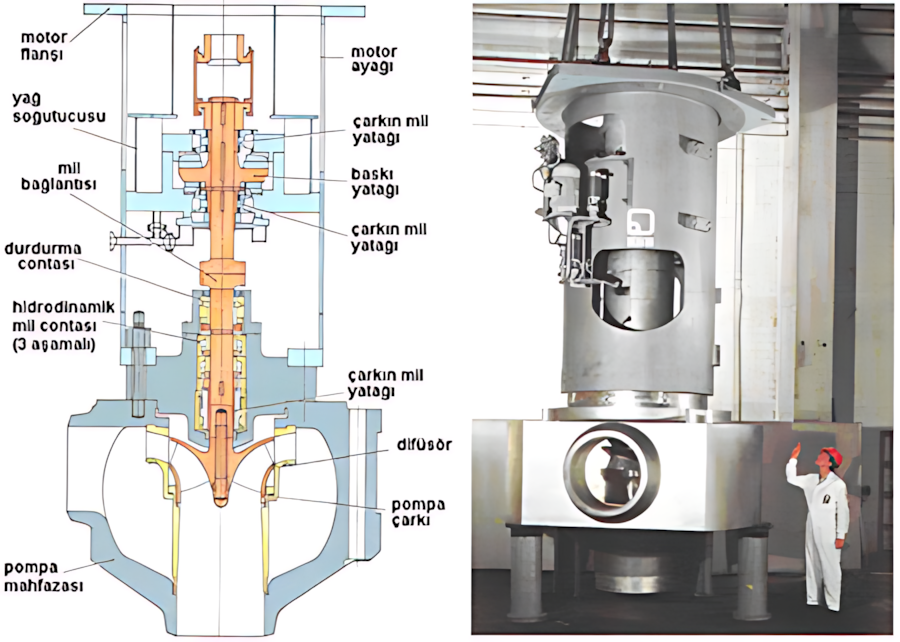

RCP'nin mekanik tasarımı, yüksek debi ve sıcaklık koşullarında uzun süreli güvenilir çalışma hedefiyle hazırlanır. Pompa modeline göre ayrıntılar değişse de motor, hidrolik kademe, gövde, mil veya bütünleşik tahrik yapısı, yataklar ve sızdırmazlık elemanları başlıca bileşenler arasındadır.
Elektrik enerjisini mekanik harekete dönüştürür. Motorun gücü, soğutucu debisi ve devrenin hidrolik gereksinimleriyle uyumlu seçilir.
Şaftlı pompalarda dönme hareketini çarka iletir. Yatakların yük taşıma kapasitesi, yağlama veya soğutma düzeni ve titreşim davranışı önemlidir.
Çark, soğutucuya hidrolik enerji aktarır. Gövde ve akış yolları, gerekli debi ve basma yüksekliğinin sağlanmasına uygun şekilde tasarlanır.
Şaftlı pompalarda mil çevresindeki sızdırmazlığı sağlamaya yardımcı olur. Sızdırmazlık sisteminin performansı, birincil soğutucu kaybının kontrolü açısından kritik önemdedir.
Titreşim, yatak sıcaklığı, motor akımı ve diğer tasarıma özgü ölçümler pompanın durumunu değerlendirmek ve olası arızaları erken fark etmek için kullanılır.
Büyük güçteki PWR'larda reaktör kalbinden yüksek miktarda soğutucu geçirilir. Pompanın tasarımı yalnızca motor gücüne göre değil; gerekli debi, basma yüksekliği, hidrolik verim, soğutucunun özellikleri ve devrenin basınç kayıpları birlikte dikkate alınarak yapılır.
Bazı büyük PWR tasarımlarında pompa motorları megavatlar mertebesinde güç kullanabilir. Ancak bütün RCP'ler için geçerli tek bir güç değeri yoktur. Pompa sayısı, motor gücü, debi ve çalışma devri reaktörün termal gücüne ve pompa tasarımına bağlıdır.
Pompanın performansı, reaktör kalbindeki akış dağılımını ve ısı transferini etkiler. Bununla birlikte yakıt sıcaklıkları ve soğutma koşulları yalnızca pompa debisine değil; reaktör gücüne, yakıt geometrisine, akış kanallarına ve sistemin genel termohidrolik özelliklerine de bağlıdır.
Termohidrolik, akışkan hareketi ile ısı transferinin birlikte incelenmesidir. RCP'nin oluşturduğu debi; reaktör kalbindeki akış koşullarını, yakıt yüzeylerinden ısı uzaklaştırılmasını ve birincil devrenin basınç kayıplarını etkiler.
Bu nedenle pompa performansı yalnızca normal tam güç işletmesinde değil; başlatma, güç değişimi, duruş ve geçici rejimlerde de değerlendirilir. Pompanın devre dışı kalması hâlinde akışın nasıl değişeceği, doğal dolaşımın hangi koşullarda mümkün olabileceği ve diğer soğutma işlevlerinin nasıl sürdürüleceği reaktör tasarımına özgü güvenlik analizlerinde ele alınır.
Pompalı dolaşımda akışın sürdürülmesi için pompa enerji sağlar. Doğal dolaşımda ise sıcaklık ve yoğunluk farklarının oluşturduğu kaldırma etkisi akışı sağlayabilir. Doğal dolaşımın yeterliliği, her PWR tasarımı için ayrı değerlendirilmelidir; bütün reaktörlerde aynı kapasitede veya aynı koşullarda gerçekleştiği varsayılamaz.
RCP'nin güvenilir çalışması, birincil soğutma devresinde tasarlanan akışın sürdürülmesine katkı sağlar. Bununla birlikte nükleer santral güvenliği tek bir pompanın çalışmasına indirgenemez. Soğutma sistemleri, elektrik beslemesi, reaktör koruma sistemi, yedekleme düzenleri ve acil durum işlevleri birlikte değerlendirilir.
Gövde, çark, mil, yataklar ve bağlantılar tasarım yükleri altında güvenilir çalışmalıdır.
Titreşim değişimleri, mekanik durumun ve olası arıza belirtilerinin değerlendirilmesine yardımcı olur.
Yataklar, motor ve yardımcı sistemlerin sıcaklıkları ile ilgili işletme parametreleri izlenir.
Pompa güvenilirliği, reaktörün diğer kontrol ve güvenlik sistemleriyle birlikte ele alınır.
Bir RCP'nin durması, ilgili devredeki zorlanmış dolaşımı azaltabilir veya sona erdirebilir. Bunun santral üzerindeki etkisi; reaktörün çalışma durumu, kalan pompalar, doğal dolaşım olanakları, koruma sistemleri ve mevcut soğutma kaynakları gibi etkenlere bağlıdır. Bu nedenle pompa kaybının sonuçları belirli bir reaktör tasarımının güvenlik analizleriyle değerlendirilir.
Nükleer sınıf bir reaktör soğutucu pompası üretmek, yalnızca büyük bir santrifüj pompa imal etmekten ibaret değildir. Üreticinin hidrolik tasarım, yüksek sıcaklık ve basınç koşullarına uygun malzeme seçimi, hassas işleme, dinamik dengeleme, sızdırmazlık teknolojisi ve nükleer kalite güvencesi alanlarında yeterliliğe sahip olması gerekir.
Pompa, belirli reaktörün debi ve basma yüksekliği gereksinimlerine göre tasarlanır. Basınç sınırını oluşturan parçalar için uygun malzemeler seçilir.
Gövde, çark, mil ve bağlantı parçaları teknik resimlere ve üretim şartnamelerine uygun biçimde işlenir ve birleştirilir.
Tasarıma uygun olarak boyutsal kontroller, malzeme ve kaynak muayeneleri, dengeleme ve performans testleri gerçekleştirilir.
Malzeme sertifikaları, üretim kayıtları, test sonuçları ve kalite belgeleri ekipmanın kabul sürecini destekler.
Genel endüstriyel pompa üretimi, nükleer sınıf yardımcı pompalar üretmek ve reaktörün birincil soğutma devresi için ana RCP tasarlayıp teslim etmek birbirinden farklı yetkinlik seviyeleridir. Bir şirketin nükleer sektöre ürün sağlaması, her reaktör modelinin ana soğutucu pompasını üretebildiğini tek başına kanıtlamaz.
Ana reaktör soğutucu pompaları, nükleer güç santrallerinin en uzmanlaşmış mekanik ekipmanları arasındadır. Dünyada bu alanda tasarım, imalat, test ve servis yetkinlikleri bulunan şirketler sınırlı sayıdadır. Aşağıdaki örnekler, üreticilerin kendi kurumsal kaynaklarında açıkladıkları yetkinliklere dayanmaktadır.
| Ülke | Üretici ve tesis | RCP alanındaki yetkinlik | Kaynak |
|---|---|---|---|
| ABD |
Westinghouse Newington, New Hampshire |
Şirket, Newington tesisinde reaktör soğutucu pompaları dâhil nükleer bileşenlerin üretim ve test imkânlarını açıklamaktadır. Tesis, nükleer kalite güvence gereklilikleriyle çalışan büyük bir bileşen üretim merkezidir. | Westinghouse |
| ABD |
Curtiss-Wright EMD Cheswick, Pennsylvania |
Nükleer santraller için reaktör soğutucu pompaları ve ilgili teknolojiler geliştirir. Şirket, AP1000 projeleri için RCP tedarik sözleşmeleri ve Çin'deki projelerle bağlantılı üretim/teknoloji transferi deneyimini açıklamıştır. |
EMD ürünleri
AP1000 tedarik açıklaması |
| Güney Kore |
Doosan Enerbility Changwon |
Şirket, büyük ölçekli nükleer ekipman portföyünde reaktör soğutucu pompasını açıkça listeler. APR1400 için yayımladığı teknik dokümanda pompanın tasarım özelliklerini de sunar. |
Nükleer ekipmanlar
APR1400 RCP teknik dokümanı |
| Çin |
Harbin Electric Harbin ve ilgili üretim birimleri |
Grup, nükleer ana ekipman ve pompa üretim altyapısını tanıtmaktadır. Şirketin açıklamasında Hualong One ve Guohe One dâhil farklı reaktör tasarımları için ana pompa üretim yetkinliği belirtilmektedir. | Harbin Electric — Nükleer üretim |
| Çin |
Shanghai Electric Şanghay ve grup üretim tesisleri |
Şirket, nükleer ekipman tedarik zincirinde reaktör soğutucu pompasını; reaktör basınç kabı, buhar üreteci ve basınçlandırıcı gibi diğer ana ekipmanlarla birlikte listeler. | Shanghai Electric |
Tablodaki şirketler, ana reaktör soğutucu pompası alanında belgelenmiş yetkinliklere sahip örneklerdir. Liste, dünyadaki bütün üreticileri kapsadığı veya her şirketin bütün PWR tasarımlarıyla uyumlu pompa üretebildiği anlamına gelmez. Belirli bir proje için üretici uygunluğu, tasarım lisansı, teknik şartname, kalite gereklilikleri ve ilgili sözleşme kapsamıyla ayrıca doğrulanmalıdır.
RCP'nin güvenilirliğini değerlendirmek için yalnızca çalışıyor veya durmuş olmasına bakmak yeterli değildir. İşletme verileri, mekanik durumun ve performans değişimlerinin değerlendirilmesine yardımcı olur. Kullanılan ölçümler, sensörler ve alarm eşikleri santral tasarımına ve işletme prosedürlerine bağlıdır.
| İzlenen parametre | Birim örneği | İzleme amacı |
|---|---|---|
| Motor akımı | A | Motorun elektriksel yükünü değerlendirmek. |
| Motor gücü | kW veya MW | Pompanın tahrik gücünü izlemek. |
| Yatak sıcaklığı | °C | Yatakların termal durumundaki değişimleri izlemek. |
| Titreşim | mm/s veya µm | Mekanik durumdaki değişimleri değerlendirmek. |
| Emiş/basma basıncı | MPa veya bar | Pompanın hidrolik çalışma koşullarını izlemek. |
| Debi | kg/s veya m³/h | Soğutucu akışının tasarım gereklilikleriyle uyumunu değerlendirmek. |
Bu parametreler örnek niteliğindedir. Her ölçümün doğrudan pompa üzerinde bulunması zorunlu değildir; bazı değerler yardımcı sistemlerden veya farklı enstrümantasyon noktalarından elde edilebilir. Alarm ve durdurma eşikleri için yalnızca ilgili santralin onaylı teknik belgeleri esas alınmalıdır.
Reaktör kalbinde nükleer enerji ısıya dönüştürülür.
Birincil soğutucu, yakıttaki ısıyı alıp taşır.
Pompa, birincil devrede tasarlanan dolaşımın sürdürülmesine yardımcı olur.
Isı ikincil devreye aktarılır; oluşan buhar türbini döndürerek elektrik üretimine katkı sağlar.
RCP, elektrik üretiminin kendisi değil, santralin çalışması için elektrik tüketen yardımcı ekipmanlardan biridir. Pompanın tükettiği güç, santralin iç ihtiyaçları arasında değerlendirilir ve santralin net elektrik üretimini etkiler. Bu nedenle pompa verimliliği, yalnızca mekanik performans açısından değil, santralin genel enerji dengesi açısından da önemlidir.
Reaktör soğutucu suyu pompası, PWR'ın birincil devresinde soğutucunun dolaşımını sağlayan ve reaktör kalbinden alınan ısının buhar üretecine taşınmasına katkıda bulunan kritik bir ekipmandır. Hidrolik tasarım, motor ve yatak sistemleri, sızdırmazlık, malzeme seçimi ve performans izleme; pompanın güvenilir çalışmasını belirleyen temel unsurlar arasındadır.
ABD'de Westinghouse ve Curtiss-Wright, Güney Kore'de Doosan Enerbility, Çin'de Harbin Electric ve Shanghai Electric gibi şirketler nükleer ana pompa teknolojileri konusunda yayımlanmış üretim veya ürün bilgilerine sahiptir. Bununla birlikte her üreticinin belirli bir reaktör tasarımı için tedarik uygunluğu ayrıca değerlendirilmelidir.
RCP'nin güvenilirliği, reaktör soğutma sisteminin genel performansının bir parçasıdır. Nükleer güvenlik ise pompa dâhil bütün ilgili ekipmanların, kontrol sistemlerinin ve koruma işlevlerinin birlikte değerlendirilmesine dayanır.
Not: Üretici bilgileri şirketlerin yayımladığı kaynaklara dayanır. Tesislerin güncel siparişleri, üretim kapasitesi, teslimat kapsamı ve belirli bir reaktör için onay durumu proje bazında ayrıca teyit edilmelidir.
