Nükleer ısının buhara ve elektriğe dönüştüğü köprü
PWR tipi nükleer santrallarda buhar üreteci, reaktörün birincil devresinden gelen ısıyı ikinci devredeki besleme suyuna aktararak türbini döndürecek buharın üretilmesini sağlayan temel ekipmandır.
Basınçlı Su Reaktöründe (PWR) buhar üreteci, nükleer adada üretilen ısının türbin adasına aktarılmasını sağlayan en önemli ekipmanlardan biridir. Reaktör kalbinde ısınan yüksek basınçlı birincil soğutucu, buhar üretecine gelir ve ısısını ikincil devredeki besleme suyuna aktarır. Böylece ikincil devrede oluşan buhar, türbin-jeneratör sisteminde elektrik üretmek için kullanılabilir.
PWR tasarımının temel özelliklerinden biri, birincil devrede dolaşan suyun normal işletmede türbine gönderilmemesidir. Birincil soğutucu ile ikincil devre suyu, buhar üretecindeki ısı transfer yüzeyleri aracılığıyla birbirinden ayrılır. İki akışkanın normal işletmede birbirine karışmadan enerji aktarabilmesi, sistemin hem işlevsel hem de güvenlik açısından önemli bir özelliğidir.

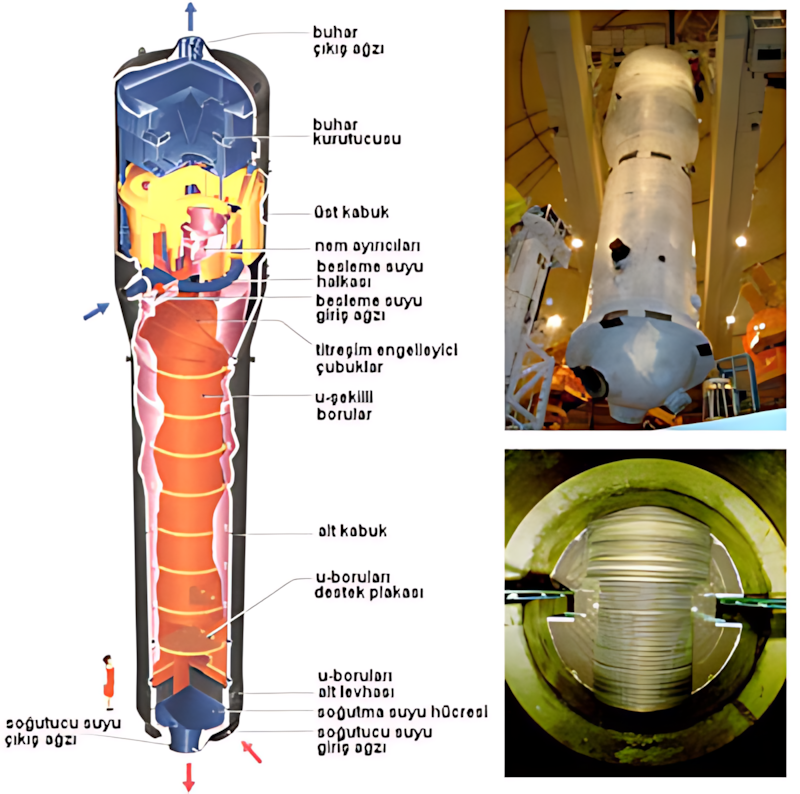

Geleneksel büyük ölçekli PWR tasarımlarında buhar üreteçleri çoğunlukla büyük, dikey ve silindirik ısı eşanjörleridir. İçlerinde birincil soğutucunun dolaştığı çok sayıda ısı transfer borusu, boru destekleri, besleme suyu dağıtım düzenekleri ve buharın içindeki su damlacıklarını azaltan ayırma ekipmanları bulunur.
Bazı tasarımlarda U şeklinde bükülmüş borular kullanılır. Bununla birlikte bütün PWR buhar üreteçlerinin iç geometrisi aynı değildir. Boruların düzeni, malzemesi, sayısı ve uzunluğu; reaktör tasarımına, ısıl güce, çalışma koşullarına ve üreticinin mühendislik çözümüne göre değişir.
Basınç taşıyan gövde, boru demetini ve buhar ayırma donanımlarını barındırır. Gövde malzemesi ve et kalınlığı, tasarım basıncı ve ilgili mekanik gerekliliklere göre belirlenir.
Birincil soğutucu boruların içinden geçerken ısısını boru duvarından dış taraftaki ikincil devre suyuna aktarır. Boru geometrisi, ısı transferini ve akış koşullarını etkiler.
Türbin çevriminden dönen kondensat ve besleme suyu, uygun sıcaklık ve basınç koşullarında buhar üretecine verilir. Su burada ısı alarak buhara dönüşür.
Oluşan buhar, tasarıma bağlı ayırıcı ve kurutuculardan geçirilir. Buharla taşınabilecek su damlacıklarının azaltılması, türbinin güvenilir ve verimli çalışmasına yardımcı olur.
Büyük PWR buhar üreteçleri çok yüksek ve ağır endüstriyel ekipmanlar olabilir. Ancak yükseklik, çap, ağırlık, boru sayısı ve ısı transfer alanı için tek bir evrensel değer yoktur. Örneğin 900 MWe sınıfındaki bir reaktör için üretilen buhar üreteci ile daha yüksek güç sınıfındaki bir tasarımın ekipmanı doğrudan aynı ölçülerle tanımlanamaz.
Geleneksel dikey PWR buhar üreteçlerinin önemli bileşenlerinden biri, birincil soğutucunun içinde dolaştığı ısı transfer borularıdır. U-borulu tasarımlarda her borunun iki ucu boru levhasına bağlanır; boru demeti içindeki akış yolu, birincil soğutucunun ısısını ikincil devreye aktarmasına olanak verir.
Birincil soğutucu boruların içinden geçerken, boruların dış tarafında bulunan ikincil devre suyu ısı alır. Isı, boru duvarından iletimle aktarılır. Normal işletmede iki devrenin akışkanları birbirine karışmaz; enerji transferi aradaki metal yüzey üzerinden gerçekleşir.
Borular, yalnızca ısı eşanjörünün parçaları değildir. Birincil ve ikincil devreler arasındaki basınç sınırının önemli bir bölümünü oluştururlar. Korozyon, aşınma, titreşim, yorulma veya malzeme kusurları boru bütünlüğünü etkileyebilir. Bu nedenle boruların tasarımı, imalat kalitesi ve işletme boyunca muayenesi nükleer güvenlik açısından önemlidir.
Türbin çevriminden dönen besleme suyu buhar üretecinin ikincil tarafına alınır. Birincil devreden aktarılan ısı, ikincil devredeki suyun kaynamasını ve buhar oluşumunu sağlar. Buhar üretecinin üst bölümüne yükselen buhar, tasarıma bağlı nem ayırma ve kurutma donanımlarından geçirilerek türbine gönderilir.
Besleme suyu, ikincil devre üzerinden buhar üretecine ulaşır ve ısı transfer bölgesine dağıtılır.
Birincil devreden gelen ısı, ikincil devredeki suyun kaynamasını ve buhar oluşmasını sağlar.
Buhar, nem ayırma ve kurutma donanımlarından geçerek türbin sistemine yönlendirilir.
Türbine gönderilen buharın basıncı, sıcaklığı ve nem oranı reaktör tasarımına ve buhar çevriminin koşullarına bağlıdır. Bu nedenle bütün PWR santralları için tek bir buhar basıncı veya sıcaklığı vermek doğru değildir.
Buhar üretecinde oluşan buharın içerdiği su damlacıklarının azaltılması, türbinin işletme koşulları açısından önemlidir. Buharla taşınan fazla nem, özellikle türbin kanatlarında aşınma ve performans sorunlarına yol açabilir.
Bu nedenle buhar üretecinin üst bölümünde, tasarıma bağlı olarak nem ayırıcılar ve buhar kurutucuları bulunur. Bu ekipmanlar buharın içerdiği sıvı su miktarını azaltır. Buharın kimyasal saflığı ise yalnızca mekanik ayırma işlemlerine değil, ikincil devre su kimyasının kontrolüne de bağlıdır.
Buhar üreteci, PWR'ın enerji dönüşüm sisteminin yanında güvenlik açısından da kritik bir ekipmandır. Birincil soğutucu radyoaktif maddeler içerebilir; birincil ve ikincil devreler arasındaki ayrımın korunması, ısı transfer borularının bütünlüğüne bağlıdır.
Boru hasarı veya kaçağı meydana gelirse birincil devredeki akışkan ikincil devreye geçebilir. Böyle bir durumun etkileri; kaçağın büyüklüğüne, reaktör tasarımına, işletme koşullarına ve uygulanan güvenlik prosedürlerine bağlıdır. Bu nedenle boru bütünlüğünün izlenmesi ve olası kaçakların zamanında tespit edilmesi önemli işletme faaliyetleridir.
Buhar üretecinin güvenilirliği; uygun malzeme seçimi, nitelikli üretim, su kimyasının kontrolü, titreşim ve aşınmanın yönetilmesi, periyodik muayeneler ve gerektiğinde hasarlı boruların ilgili teknik kurallara uygun biçimde devre dışı bırakılmasıyla desteklenir.
Büyük bir PWR buhar üretecinin üretimi, ağır gövde imalatı ile hassas ısı transfer borusu teknolojisinin birlikte yürütülmesini gerektirir. Gövdenin basınç yüklerini karşılaması tek başına yeterli değildir; boru demetinin geometrisi, boru bağlantıları, malzeme özellikleri ve muayene edilebilirlik de tasarımın ayrılmaz parçalarıdır.
Büyük metal parçalar uygun çeliklerden dövme veya diğer onaylı imalat yöntemleriyle üretilir. Gövde parçaları işlenir ve tasarıma uygun geometrilere getirilir.
Boru malzemeleri, korozyon ve işletme koşullarına uygun özellikleri sağlayacak biçimde seçilir. Boru ölçüleri, yüzey kalitesi ve malzeme kayıtları kontrol edilir.
Borular tasarıma göre şekillendirilir, destek yapıları arasına yerleştirilir ve boru levhası bağlantıları gerçekleştirilir. Çok sayıda borunun doğru konumlandırılması yüksek hassasiyet gerektirir.
Kaynak ve bağlantılar, boru bütünlüğü, malzeme özellikleri ve ilgili üretim kayıtları değerlendirilir. Uygun muayene ve testlerin kapsamı, tasarım kodlarına ve kalite gerekliliklerine göre belirlenir.
Buhar üreteci üretiminde deneyim, yalnızca büyük bir gövdeyi imal edebilmekle ölçülmez. Isı transfer borularının yüksek kaliteyle üretimi, binlerce bağlantının kontrolü, malzeme izlenebilirliği ve uzun dönemli işletme performansı da üretici yeterliliğinin önemli göstergeleridir.
PWR buhar üreteci üretimi, nükleer enerji sanayisinin uzmanlaşmış alanlarından biridir. Yeni santrallar için komple ekipman üretimi yapılabildiği gibi, işletmedeki santrallar için yedek veya değiştirme buhar üreteçleri de üretilebilir. Bazı şirketler komple ekipman üretirken bazıları gövde, dövme parça, boru veya belirli alt bileşenleri sağlar.
Bir şirketin nükleer ağır dövme parçalar üretebilmesi, otomatik olarak komple buhar üreteci ürettiği anlamına gelmez. Aynı şekilde bir buhar üretecinin yenileme veya değiştirme projesinde görev almak, her reaktör tasarımı için yeni ekipman üretebildiğini tek başına kanıtlamaz. Aşağıdaki örnekler, üretici kuruluşların belgelenmiş faaliyetlerine ve ilgili sanayi altyapısına dayanmaktadır.
Japonya merkezli Mitsubishi Heavy Industries, PWR santrallarının tasarım ve ana ekipman üretiminde uzun bir deneyime sahiptir. Şirket, Japonya'daki PWR filosu için reaktör sistemleri ve ilgili ana ekipmanları sağlamış; ayrıca uluslararası projeler ve mevcut santrallar için ekipman tedarik faaliyetlerinde bulunmuştur.
MHI'nin Kobe tesisleri, buhar üreteci üretiminde somut bir örnektir. Şirket, Ocak 2024'te Fransa'daki 900 MWe sınıfı PWR santralları için üç değiştirme buhar üretecinin imalatını tamamladığını açıklamış, aynı sipariş kapsamında altı ünite daha üretmeyi planladığını bildirmiştir. Bu örnek, Japonya'nın yalnızca yeni reaktör ekipmanlarında değil, işletmedeki santralların büyük bileşenlerinin yenilenmesinde de rol oynadığını gösterir.
MHI — Fransa için değiştirme buhar üreteçlerinin üretimi
MHI — PWR projeleri ve teslimat geçmişi
Güney Kore'deki Doosan Enerbility, büyük dövme ve döküm altyapısını nükleer enerji ekipmanlarının üretimiyle birleştiren önemli sanayi kuruluşlarından biridir. Changwon'daki üretim altyapısı, büyük nükleer bileşenler ve buhar üreteçleri açısından öne çıkar.
Doosan, Westinghouse AP1000 projeleri kapsamında ABD'deki Vogtle ve geçmişte planlanan Summer projeleri ile Çin'deki Sanmen ve Haiyang projeleri için reaktör basınç kapları ve buhar üreteçleri tedarikinde yer almıştır. Şirket ayrıca işletmedeki santrallar için değiştirme buhar üreteci üretimi ve bakım faaliyetlerinde deneyim kazanmıştır. Bu faaliyetler, büyük ölçekli PWR ekipmanlarının üretiminde Kore sanayisinin rolünü göstermektedir.
Doosan Enerbility — Resmî şirket sitesi
Çin, yerli nükleer santral inşaat programıyla bağlantılı olarak buhar üreteci ve diğer nükleer ada bileşenlerinin üretim kapasitesini geliştirmiştir. Harbin Electric ve Shanghai Electric, bu alanda öne çıkan sanayi kuruluşları arasındadır.
AP1000 projeleri, Çin'deki yerli üretim kapasitesinin gelişimini gösteren örneklerdendir. Sanmen ve Haiyang projelerinde farklı üniteler için buhar üreteçleri ve diğer ana bileşenler farklı tedarikçiler tarafından sağlanmıştır. Bazı ekipmanların Çinli üreticiler, bazılarının ise yabancı şirketler tarafından üretilmesi, nükleer santral tedarik zincirinin uluslararası niteliğini göstermektedir.
World Nuclear Association — Çin nükleer sanayi ve AP1000 projeleri
MHI — Harbin Group ile PWR ekipman teknolojisi iş birliği
Framatome, Fransız nükleer sanayi zincirinde reaktör mühendisliği, ana bileşenler, bakım ve uzun dönem işletme desteği alanlarında rol oynar. Şirketin faaliyetleri, yeni santral ekipmanlarının yanı sıra mevcut reaktörlerin büyük bileşenlerinin yönetimi ve yenilenmesiyle de ilişkilidir.
Framatome'nin üretim ve mühendislik kapasitesi değerlendirilirken gövde imalatı, ısı transfer borularının üretimi, montaj ve son kabul süreçlerinin her birinin aynı tesiste yapılması gerektiği varsayılmamalıdır. Büyük nükleer ekipmanların tedarik zinciri, proje ve üretim kapsamına göre farklı tesisleri içerebilir.
Framatome — Resmî şirket sitesi
İspanya'daki Equipos Nucleares (ENSA), nükleer santrallar için büyük ekipmanlar üreten ve uluslararası projelere katılan bir kuruluştur. Şirket, basınç taşıyan nükleer ekipmanlar ve buhar üreteçleri alanındaki üretim ve yenileme faaliyetleriyle tanınır.
Çin'deki Sanmen AP1000 projesi için buhar üreteci tedarikine ilişkin sözleşme geçmişi, ENSA'nın uluslararası PWR ekipman tedarikinde yer aldığı örneklerden biridir. Bu tür projeler, nükleer santral ekipmanlarının her zaman yalnızca reaktör tasarımının menşe ülkesinde üretilmediğini gösterir.
Rusya'nın nükleer sanayi tedarik zincirinde Atomenergomash ve bağlı üretim kuruluşları, büyük nükleer ekipmanlar ve reaktör sistemleri açısından önemli bir yere sahiptir. Üretim faaliyetleri özellikle Rus tasarım ve proje zinciriyle bağlantılıdır.
Rusya'nın basınçlı su reaktörü ekipmanları konusundaki deneyimi değerlendirilirken, üretim kapsamının belirli reaktör tasarımlarına, malzeme şartnamelerine ve ilgili kalite gerekliliklerine göre değişebileceği dikkate alınmalıdır. Belirli bir tesisin belirli bir PWR modeli için komple buhar üreteci üretme yeteneği, proje bazında doğrulanmalıdır.
Atomenergomash — Resmî şirket sitesi
| Ülke | Öne çıkan kuruluş | Belgelendirilebilen faaliyet örneği | Değerlendirme |
|---|---|---|---|
| Japonya | Mitsubishi Heavy Industries | Fransa için değiştirme buhar üreteçleri | Yeni ekipman ve değiştirme ekipmanı deneyimi |
| Güney Kore | Doosan Enerbility | AP1000 projeleri ve değiştirme ekipmanları | Büyük PWR bileşenlerinde önemli üretim deneyimi |
| Çin | Harbin Electric, Shanghai Electric | AP1000 projeleri ve yerli nükleer ekipmanlar | Geniş iç pazar ve yerli tedarik kapasitesi |
| Fransa | Framatome | Nükleer ekipman ve mühendislik hizmetleri | Fransız nükleer sanayi zincirinin önemli kuruluşu |
| İspanya | ENSA | Uluslararası nükleer ekipman projeleri | Büyük ekipman tedarikinde uluslararası deneyim |
| Rusya | Atomenergomash ve bağlı kuruluşlar | Rus nükleer proje zincirine yönelik ekipmanlar | Tasarım ve proje bazında üretim kapsamı doğrulanmalı |
Önemli not: Bu tablo eksiksiz bir küresel üretici envanteri veya güncel sipariş listesi değildir. Üreticilerin projelerdeki rolü; komple buhar üreteci, gövde, boru demeti, yedek ekipman veya mühendislik hizmeti gibi farklı kapsamlar içerebilir. Bir tesisin belirli bir model için güncel üretim yetkisi ve sipariş durumu ayrıca doğrulanmalıdır.
Gövde, taşıma ve kaldırma sistemleri, hassas işleme ve montaj alanları yüksek kapasite ve ciddi yatırım gerektirir.
Isı transfer borularının malzeme özellikleri, yüzey kalitesi, ölçü hassasiyeti ve bağlantıları uzun dönemli güvenilirliği doğrudan etkiler.
Malzeme izlenebilirliği, kaynak prosedürleri, muayene kayıtları ve ilgili tasarım standartlarına uygunluk belgelenmelidir.
Korozyon, titreşim, aşınma ve işletme koşullarının etkileri tasarım aşamasından başlayarak dikkate alınmalıdır.
Fisyon sonucunda açığa çıkan enerji, birincil soğutucuya ısı olarak aktarılır.
Birincil devrede taşınan ısı, ikincil devrede buhar üretmek için kullanılır.
Buhar genleşerek türbini döndürür ve mekanik enerji oluşturur.
Türbin milindeki mekanik enerji, elektrik enerjisine dönüştürülür.
Buhar üreteci, PWR teknolojisinde nükleer adadan türbin adasına enerji aktarımının merkezinde bulunan ekipmandır. Birincil devreden gelen ısıyı ikincil devreye aktarırken iki devrenin normal işletmede birbirinden ayrılmasını sağlar. Bu nedenle aynı anda bir ısı eşanjörü, buhar üretim sistemi ve önemli bir basınç sınırı bileşeni olarak değerlendirilir.
Japonya, Güney Kore, Çin, Fransa ve İspanya gibi ülkelerdeki üreticiler, yeni santrallar ve mevcut tesislerin büyük ekipman ihtiyaçları için farklı kapsamlarla uluslararası tedarik zincirinde rol oynamaktadır. Bununla birlikte bir üreticinin genel nükleer sanayi kapasitesi ile belirli bir reaktör modeli için komple buhar üreteci üretme yeterliliği aynı kabul edilmemelidir.
Buhar üretecinin güvenli ve verimli çalışması; gövde tasarımı, ısı transfer borularının kalitesi, su kimyasının kontrolü, nem ayırma performansı, periyodik muayeneler ve uzun dönemli yaşlanma yönetiminin birlikte başarılı olmasına bağlıdır. Bu özellikler, buhar üretecini PWR santralının hem enerji üretimi hem de nükleer güvenlik açısından en önemli ekipmanlarından biri yapar.
