1. Buhar Kurutucularının Görevi

Kaynar su reaktörlerinde (BWR) soğutucu su, reaktör kalbi içerisinden geçerken nükleer fisyon sonucu açığa çıkan ısıyı alır ve kısmen buhara dönüşür. Yakıt demetlerinin üzerinde yükselen buhar-su karışımı, reaktör kabının üst bölümünde bulunan nem ayırıcı ve buhar kurutucu düzeneklerinden geçirilir. Bu bileşenler, türbine gönderilen buharın içerisindeki sıvı damlacıklarını azaltmak amacıyla birlikte çalışır.

Nem ayırıcı ile buhar kurutucu arasındaki fark

Nem ayırıcılar, buhar-su karışımındaki sıvı damlacıklarının önemli bir bölümünü ayırır. Ardından devreye giren buhar kurutucuları, ayırma işleminden sonra buharla taşınmaya devam eden daha küçük damlacıkların miktarını azaltır. Böylece türbine ulaşan buharın nem oranı düşürülür.

Buhar kurutucuları neden gereklidir?

Nem ayırıcılardan geçen buhar tamamen kuru olmayabilir. Buhar akışıyla taşınan sıvı damlacıkları, türbin kanatlarında aşınmaya ve işletme performansının olumsuz etkilenmesine yol açabilir. Buhar kurutucuları, bu damlacıkları daha da azaltarak türbinin uygun koşullarda çalışmasına katkı sağlar.

Kalan nemin azaltılması

Buhar içerisindeki küçük su damlacıklarının ayrılmasına yardımcı olur ve buhar kalitesini iyileştirir.

Türbinin korunması

Buharla taşınan sıvı miktarını azaltarak türbin kanatlarında damlacık kaynaklı aşınma riskinin düşürülmesine katkı sağlar.

Akış ve yük kontrolü

Kurutucu tasarımında nem giderme performansının yanı sıra basınç kaybı, buhar akışı ve mekanik yükler de değerlendirilir.

Buhar kurutucularının çalışma prensibi

Yaygın tasarımlarda buhar, yön değiştirmesini sağlayan özel kanat gruplarından geçer. Buhar akışını izleyen gaz fazına kıyasla daha yüksek eylemsizlik gösteren sıvı damlacıkları kanat yüzeylerine çarparak ayrılabilir. Yüzeylerde biriken su, drenaj yolları üzerinden uzaklaştırılır. Ayrılan suyun reaktör kabına dönüş yolu, kullanılan tasarıma bağlıdır.

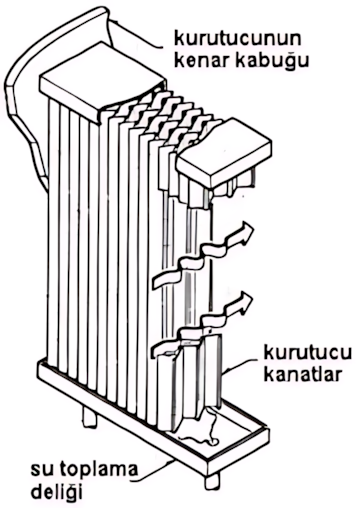

BWR reaktöründe buhar kurutucusunun kanatları, su toplama bölümü ve ayrılan suyun drenaj yolu

Tasarım açısından önemli noktalar

  • Nem taşıması: Kurutucudan çıkan buharla birlikte taşınan sıvı miktarı, performansın önemli göstergelerinden biridir.
  • Basınç kaybı: Buharın kanatlar arasından geçerken karşılaştığı akış direnci, sistem tasarımında dikkate alınır.
  • Mekanik dayanım: Buhar akışının oluşturduğu statik ve dinamik yükler ile titreşim etkileri değerlendirilir.
  • İşletme koşulları: Reaktör gücündeki artışlar, akış dağılımını ve kurutucu üzerindeki yükleri değiştirebilir. Bu nedenle tasarımın uygunluğu ilgili işletme koşulları için ayrıca analiz edilir.

Önemli teknik ayrım

Buhar kurutucusu bir radyolojik arıtma sistemi değildir. Temel görevi sıvı damlacıklarını azaltmaktır; buhar içerisinde bulunabilecek radyoaktif maddelerin tamamını uzaklaştırdığı anlamına gelmez. Ayrıca buhar kurutucularının geometrisi, kademe sayısı ve drenaj düzeni tüm BWR tasarımlarında aynı değildir.

Genel değerlendirme

Buhar kurutucuları, BWR çevriminde nem ayırıcıları tamamlayan önemli bileşenlerdir. Nem taşımasının azaltılması, türbinin korunması ve buhar akışının uygun koşullarda sürdürülmesi bakımından işlev görürler. Bununla birlikte kurutucunun performansı; kanat geometrisi, akış koşulları, drenaj düzeni ve mekanik tasarımla birlikte ele alınmalıdır.

2. Buhar Kurutucularının Çalışma Prensibi

BWR tipi kaynar su reaktörlerinde, nem ayırıcılardan geçen buhar hâlâ küçük sıvı su damlacıkları içerebilir. Buhar kurutucuları, bu damlacıkların bir bölümünü daha uzaklaştırmak için özel geometrili kanat grupları ve drenaj kanalları kullanır. Temel mekanizma, buharın akış yönünün değiştirilmesi sırasında sıvı damlacıklarının eylemsizlikleri nedeniyle kanat yüzeylerine çarpması ve burada tutulmasıdır.

Temel fiziksel ilke: Damlacıkların eylemsizliği

Buhar, kurutucu kanatlarının oluşturduğu dar ve kıvrımlı geçitlerden geçerken yön değiştirir. Sıvı damlacıkları ise eylemsizlikleri nedeniyle bu yön değişimini buhar kadar hızlı izleyemeyebilir. Uygun koşullarda damlacıklar kanat yüzeylerine çarparak ana buhar akışından ayrılır.

Bu mekanizma, damlacıkların boyutuna ve hızına, buharın akış koşullarına ve kanatların geometrisine bağlıdır. Dolayısıyla bütün damlacıkların tek geçişte ayrıldığı varsayılmamalıdır.

Nemli buharın kurutucuya girişi

Nem ayırıcıdan çıkan buhar, kurutucu kanat gruplarına ulaşır. Buhar ile birlikte taşınan sıvı damlacıkları, kanatlar arasındaki geçitlerden ilerlerken akışın yön değiştirmesiyle kanat yüzeylerine doğru hareket edebilir. Kanatların biçimi ve yerleşimi, buharın kurutucu içerisinde nasıl dağıldığını ve damlacıkların hangi bölgelerde tutulabileceğini etkiler.

Damlacıkların kanat yüzeylerinde tutulması

Kanat yüzeylerine çarpan damlacıklar yüzeyde tutunabilir ve birleşerek sıvı film oluşturabilir. Bu sıvının kanat üzerinde birikmeden uzaklaştırılması önemlidir. Aksi hâlde yüksek akış hızlarında suyun yeniden buhar akışına karışması, yani yeniden sürüklenme, ayırma performansını olumsuz etkileyebilir.

Nemli Buhar Girişi

Nem ayırıcıdan gelen buhar, beraberinde taşıdığı ince su damlacıklarıyla kurutucu kanatlarına ulaşır.

Damlacıkların Ayrılması

Kıvrımlı kanat geçitlerinde yön değiştiren buhar akışı ile damlacıkların eylemsizliği arasındaki fark, damlacıkların yüzeylerde tutulmasına yardımcı olur.

Suyun Toplanması

Kanatlarda tutulan su birleşerek sıvı film oluşturur. Drenaj kanalları ve toplama bölümleri, bu suyun buhar akışından uzaklaştırılmasını sağlar.

Ayrılan suyun drenajı

Kanat yüzeylerinde biriken su, çoğunlukla yerçekiminin etkisiyle aşağıya doğru ilerler ve toplama olukları, drenaj kanalları veya tasarıma özgü su tahliye yollarına ulaşır. BWR tasarımlarında bu su, uygun drenaj düzeni üzerinden reaktör kabına geri döndürülür. Drenajın doğru çalışması, ayrılan suyun yeniden buhar akışına sürüklenmesini azaltmak açısından önemlidir.

Çalışma sürecinin özeti

Nemli buhar girişi → Kanatlar arasında yön değiştiren akış → Damlacıkların yüzeylerde tutulması → Suyun toplanması ve drenajı → Nem oranı azaltılmış buharın çıkışı.

Bu sıralama, yaygın kanatlı kurutucu tasarımlarının temel çalışma mantığını özetler. Gerçek donanımın geometrisi, kademe sayısı ve drenaj ayrıntıları reaktör tasarımına göre farklılık gösterebilir.

Kurutucu performansını etkileyen faktörler

  • Damlacık boyutu: Farklı boyutlardaki damlacıkların akışı izleme ve yüzeylere çarpma davranışları farklı olabilir.
  • Buhar hızı ve debisi: Akış koşulları, damlacıkların hareketini, basınç kaybını ve kurutucu üzerindeki mekanik yükleri etkiler.
  • Kanat geometrisi: Kanatların kıvrımları, aralıkları ve yerleşimi akış yönünü ve damlacıkların tutulma olasılığını belirler.
  • Drenaj ve yeniden sürüklenme: Toplanan suyun etkili biçimde uzaklaştırılması gerekir; aksi hâlde su yeniden buharla taşınabilir.

İşletme ve tasarım açısından önemli nokta

Reaktör gücünün artırılması veya buhar debisinin değişmesi, kurutucudaki akış koşullarını ve basınç kaybını değiştirebilir. Bu nedenle kurutucu performansı yalnızca nem giderme verimiyle değerlendirilmez; mekanik yükler, titreşim, yapısal dayanım ve drenaj davranışı da dikkate alınır.

Teknik sınır

Buhar kurutucusu, buhar içerisindeki sıvı damlacıklarını azaltan mekanik bir ayırma bileşenidir; bütün radyoaktif maddeleri uzaklaştıran bir arıtma sistemi değildir. Ayrıca çıkış buharının nem oranı, belirli bir reaktör tasarımının işletme koşulları ve teknik verileri temelinde değerlendirilmelidir.

Genel değerlendirme

Buhar kurutucularının çalışma prensibi; buhar akışının yönlendirilmesi, damlacıkların eylemsizlik etkisiyle kanat yüzeylerinde tutulması ve ayrılan suyun drenajla uzaklaştırılması esasına dayanır. Bu mekanizmaların birlikte ve uygun biçimde çalışması, türbine gönderilen buharın nem içeriğinin azaltılmasına yardımcı olur.

3. Nem Ayırıcı ile Buhar Kurutucusu Arasındaki Fark

Kaynar su reaktörlerinde (BWR), reaktör kalbinden yükselen akış, buhar ile sıvı suyun birlikte bulunduğu iki fazlı bir karışımdır. Bu karışımın türbine gönderilmeden önce içindeki sıvı suyun önemli ölçüde azaltılması gerekir. Bu amaçla reaktör kabının üst bölümünde nem ayırıcılar ve buhar kurutucuları gibi birbirini tamamlayan bileşenler kullanılır.

Her iki bileşen de buhar-su ayrımına katkıda bulunur; ancak çalışma biçimleri ve sistem içindeki görevleri aynı değildir.

Temel fark

Nem ayırıcı: Buhar-su karışımından sıvı suyun büyük bölümünü ayırır.

Buhar kurutucusu: Nem ayırıcıdan sonra buharla taşınmaya devam eden ince su damlacıklarını daha da azaltır.

Özellik Nem Ayırıcı Buhar Kurutucusu
Ana görev Buhar-su karışımındaki sıvı suyun büyük bölümünü buhar fazından ayırmak. Kalan su damlacıklarını daha da azaltarak buharın nem içeriğini düşürmek.
Tipik yerleşim Reaktör kabının üst bölümünde, kalbin üzerinde. Yaygın BWR tasarımlarında nem ayırıcıların üzerinde veya bunlardan sonraki akış yolunda.
Yaygın çalışma mekanizması Tasarıma bağlı olarak döndürme hareketi, merkezkaç etkisi ve akış yönünün değiştirilmesi. Özel biçimli kanatlarda akışın yön değiştirmesi ve damlacıkların yüzeylere çarpıp tutulması.
Ayrılan su Su, ayırıcıdan uzaklaştırılır ve uygun akış yollarıyla reaktör içindeki sıvı envanterine döner. Kanatlarda toplanan su drenaj yollarından uzaklaştırılır; geri dönüş düzeni tasarıma bağlıdır.
Sisteme katkısı Buhar akışındaki sıvı yükünü önemli ölçüde azaltır. Türbine giden buharın nem oranını daha da düşürür.
Başlıca performans ölçütü Buharla taşınan su miktarı ve suyun buharla birlikte geri taşınma davranışı. Kurutucu çıkışındaki nem taşınması, basınç kaybı ve çalışma koşullarındaki yapısal yükler.

İki kademenin birlikte çalışması

Nem Ayırma

Kalpten yükselen buhar-su karışımı nem ayırıcılara ulaşır. Ayırıcılar sıvı suyun büyük bölümünü buhar akışından uzaklaştırır.

Buhar Kurutma

Ayırıcıdan çıkan buhar, beraberinde kalan damlacıklarla kurutucuya geçer. Kanat yüzeylerinde tutulan su, drenaj yoluyla uzaklaştırılır.

Türbine Gönderme

Nem oranı azaltılmış buhar, ana buhar hattından türbine yönlendirilir. Böylece sıvı damlacıklarının türbin üzerindeki olumsuz etkileri sınırlandırılır.

Akışın özeti

Reaktör kalbi Nem ayırıcı Buhar kurutucusu Ana buhar hattı Türbin

Ayrılan sıvı su uygun drenaj yollarıyla reaktör kabına geri döner. Şematik akış, yaygın BWR düzenini gösterir; bileşenlerin ayrıntılı geometrisi ve akış yolları reaktör tasarımına göre değişebilir.

Nem giderimi neden önemlidir?

Buharla taşınan sıvı damlacıkları türbin kanatlarında aşınma, damlacık çarpması ve işletme performansında olumsuz etkiler oluşturabilir. Bu nedenle nem ayırma ve kurutma performansı, yalnızca buhar kalitesi bakımından değil, türbinin güvenilir çalışması ve çevrim verimi açısından da önem taşır.

Önemli teknik ayrım

Nem ayırıcılar ve buhar kurutucuları birer mekanik buhar-su ayırma bileşenidir; radyoaktif maddelerin tamamını uzaklaştıran arıtma sistemleri değildir. Ayrıca buharın nem oranı, ayırma verimi ve basınç kaybı reaktör tasarımına ve işletme koşullarına bağlıdır.

Sonuç olarak, nem ayırıcı ile buhar kurutucusu birbirinin alternatifi değil, farklı aşamalarda görev yapan tamamlayıcı bileşenlerdir. Birlikte çalışmaları, reaktör kabından çıkan buharın sıvı su içeriğini azaltarak türbine uygun hâle getirilmesine yardımcı olur.

4. Buhar Kalitesinin Yükseltilmesi

Kaynar su reaktörlerinde (BWR), reaktör kalbinde oluşan buhar sıvı su damlacıklarıyla birlikte yükselebilir. Nem ayırıcılar ve buhar kurutucuları, bu sıvı suyun önemli bir bölümünü uzaklaştırarak türbine gönderilen buharın kalitesini yükseltir. Bu işlem, doğrudan buhar çevrimiyle çalışan BWR santrallerinde türbin performansı ve ekipman güvenilirliği açısından önemlidir.

Buhar kalitesi ne anlama gelir?

Termodinamikte buhar kalitesi, doymuş sıvı-buhar karışımındaki kütlenin ne kadarının buhar fazında bulunduğunu ifade eder. Genellikle x harfiyle gösterilir ve kütle oranı olarak tanımlanır.

Buhar kalitesi ve nem oranı

İki fazlı, doymuş bir sıvı-buhar karışımı için:

Buhar kalitesi (%) = Buhar kütlesi / Toplam karışım kütlesi × 100

Sıvı su kütle oranı (%) = 100 − Buhar kalitesi (%)

Örneğin, buhar kalitesinin kütle esasına göre %99,9 olması, bu iki fazlı karışımda kütlenin yaklaşık %0,1'inin sıvı su olduğu anlamına gelir.

Nem ayırma ve kurutma işleminin etkisi

Reaktör kalbinden yükselen buhar-su karışımı önce nem ayırma kademesinden, ardından kurutucu bölgesinden geçer. Nem ayırıcı, sıvı suyun büyük bölümünü uzaklaştırır. Kurutucu ise kalan ince damlacıkları daha da azaltır. Böylece ana buhar hattına gönderilen akışın nem içeriği düşürülür.

Nem Ayırıcı

Buhar-su karışımındaki sıvı suyun büyük bölümünü ayırarak sonraki kademeye taşınan nem miktarını azaltır.

Buhar Kurutucusu

Kanatlı yüzeylerde damlacıkları tutar ve ayrılan suyun drenajla uzaklaştırılmasına yardımcı olur.

Türbinin Korunması

Sıvı damlacıklarının türbine taşınmasını azaltarak damlacık çarpması, erozyon ve işletme performansındaki olumsuz etkilerin sınırlandırılmasına katkıda bulunur.

%99,9 buhar kalitesi nasıl değerlendirilmelidir?

Bazı teknik kaynaklarda belirli BWR tasarımları için buhar kurutucusu çıkışında yaklaşık %99,9 buhar kalitesi örneği verilmektedir. Ancak bu değer bütün kaynar su reaktörlerine genellenmemelidir. Gerçek performans; reaktör tasarımına, nem ayırıcı ve kurutucu geometrisine, çekirdek akış koşullarına ve işletme durumuna bağlıdır.

Örnek değer ile genel tasarım kriterini ayırt edin

Argonne National Laboratory tarafından yayımlanan bir teknik çalışmada, GE BWR/4 için nem ayırıcı çıkışında yaklaşık %90, buhar kurutucusu çıkışında ise yaklaşık %99,9 buhar kalitesi örneği verilir.

Bu değerler belirli bir reaktör tasarımına ait açıklayıcı örneklerdir; tüm BWR modellerinin aynı performansı sağladığını göstermez. Belirli bir santral için kesin değerler, üretici dokümanları ve işletme verileriyle doğrulanmalıdır.

Nem taşınması neden ayrıca izlenir?

Buhar kalitesi ile nem taşınması birbiriyle ilişkili olsa da teknik değerlendirmelerde kullanılan ölçüm ve hesaplama tanımları dikkate alınmalıdır. Nem taşınması (Moisture Carryover — MCO), ayrılması beklenen sıvı suyun bir bölümünün buharla birlikte reaktör kabından çıkması durumunu ifade eder. MCO, işletme koşullarından ve ayırma sisteminin performansından etkilenebilir.

Türbin ve işletme açısından önemli uyarı

Nem taşınmasının yükselmesi, türbin ve buhar hattındaki bileşenlerde damlacık kaynaklı hasar riskini artırabilir. Ayrıca sıvı damlacıkları bazı radyoaktif maddelerin buhar hattına taşınmasına katkıda bulunabilir. Bu nedenle nem taşınması yalnızca verimlilik açısından değil, bakım ve radyolojik korunma açısından da önem taşır.

Güç artışı ve kurutucu performansı

Reaktör gücünün veya buhar debisinin artırılması, kurutucu üzerindeki akış kaynaklı yükleri ve basınç dalgalanmalarını değiştirebilir. Bu nedenle güç artışı değerlendirmelerinde yalnızca çıkış nemi değil, kurutucunun yapısal bütünlüğü, titreşim davranışı ve çalışma koşullarına uygunluğu da incelenir.

Özet

Buhar kalitesinin yükseltilmesi, BWR'de nem ayırıcı ve buhar kurutucusunun birlikte çalışmasıyla sağlanır. Amaç, sıvı suyun türbine taşınmasını mümkün olduğunca azaltmak ve buhar sistemini tasarım sınırları içerisinde işletmektir. Tek bir yüzde değeri yerine, ilgili reaktörün tasarım kriterleri ve ölçülen işletme performansı esas alınmalıdır.

5. Türbin Açısından Önemi

Kaynar su reaktörlerinde (BWR), reaktör kalbinde üretilen buhar, reaktör kabının üst bölümündeki nem ayırma ve kurutma kademelerinden geçtikten sonra ana buhar hatları üzerinden doğrudan türbine gönderilir. Bu nedenle buharın nem içeriği, akış koşulları ve taşınan sıvı damlacıklarının miktarı, türbinin işletilmesi açısından önem taşır.

Buhar kurutucuları, nem ayırıcılardan sonra buharla taşınmaya devam eden sıvı damlacıklarını azaltır. Böylece türbine ulaşan nem miktarının sınırlandırılmasına ve türbin ekipmanının güvenilir çalışmasına katkıda bulunur.

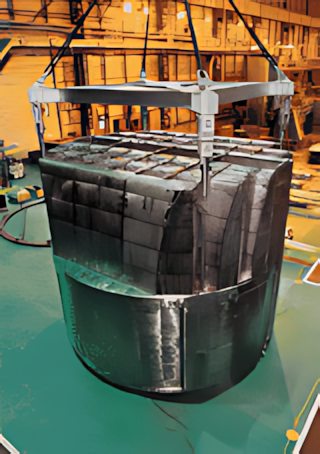

BWR reaktöründe buhar kurutma sistemi ve türbine giden buhar

Sıvı damlacıkları türbini nasıl etkiler?

Türbin içerisinde buhar yüksek hızlarla hareket eder ve genleşerek enerji aktarır. Buharla taşınan sıvı damlacıkları, özellikle uygun olmayan işletme koşullarında, türbin kanatlarına çarparak yüzey aşınmasına ve damlacık kaynaklı erozyona katkıda bulunabilir. Yüksek nem oranı, türbinin aerodinamik performansını ve bakım gereksinimlerini de olumsuz etkileyebilir.

Kanatların Korunması

Buhardaki sıvı damlacıklarının azaltılması, damlacık çarpması ve erozyon riskinin sınırlandırılmasına yardımcı olur.

İşletme Performansı

Uygun buhar koşulları, türbinin tasarımına uygun çalışmasına ve enerji dönüşüm çevriminin performansının korunmasına katkıda bulunur.

Bakım ve Güvenilirlik

Nem taşınmasının kontrol altında tutulması, türbin ve buhar hattındaki bileşenlerin uzun dönemli işletme koşulları açısından önemlidir.

Nem taşınması (Moisture Carryover)

Nem ayırıcılar ve buhar kurutucuları, sıvı suyun büyük bölümünü uzaklaştırmak üzere tasarlanır; ancak her işletme koşulunda bütün damlacıkların ayrılacağı varsayılamaz. Reaktör kabından çıkan buharla birlikte türbine taşınan sıvı su, nem taşınması olarak adlandırılır.

Nem taşınmasının artması, türbin açısından istenmeyen bir durumdur. Bu nedenle buharın nem içeriği, ilgili reaktörün tasarım kriterleri ve işletme sınırları çerçevesinde izlenir.

Reaktör gücü ile kurutucu performansı arasındaki ilişki

Reaktör gücü veya buhar debisi artırıldığında, kurutucu içerisindeki akış hızları, basınç kaybı ve değişken akış kuvvetleri de değişebilir. Bu koşullar kurutucu üzerinde ilave mekanik yükler oluşturabilir. Bu nedenle güç artışı değerlendirmelerinde yalnızca buharın nem oranı değil, kurutucunun yapısal dayanımı ve titreşim davranışı da incelenmelidir.

Tasarım ve işletme açısından önemli nokta

Buhar kurutucusu performansı; reaktör tasarımı, buhar debisi, çekirdek içindeki akış dağılımı ve işletme koşullarından etkilenir. Bu yüzden bütün BWR santralleri için geçerli tek bir nem sınırı veya aynı mekanik yük değeri bulunduğu varsayılmamalıdır.

Güvenlik ile işletme performansını ayırmak gerekir

Buhar kurutucusunun temel görevi türbine giden buharın nem içeriğini azaltmaktır. ABD Nükleer Düzenleme Komisyonunun (NRC) teknik değerlendirmelerinde, kurutucu tipik olarak güvenlikle ilişkili olmayan bir bileşen olarak tanımlanır. Bununla birlikte kurutucunun tasarım esaslarına uygun yapısal bütünlüğünü koruması ve hasar nedeniyle yabancı parçaların oluşmasının önlenmesi önemlidir. Bu sınıflandırma, ilgili santralin tasarım belgeleri ve lisanslama esasları dikkate alınarak değerlendirilmelidir.

Genel değerlendirme

BWR sistemlerinde buhar kurutucuları, reaktör kabından türbine uzanan doğrudan buhar çevriminin önemli bileşenleridir. Buharın nem içeriğini azaltarak türbin kanatlarının korunmasına, işletme performansının sürdürülmesine ve bakım gereksinimlerinin kontrolüne katkıda bulunurlar. Kurutucu performansı, nem taşınması ve yapısal yükler birlikte değerlendirilmelidir.

6. BWR Enerji Çevrimindeki Yeri

Kaynar su reaktörlerinde (BWR), nükleer fisyon sırasında açığa çıkan enerji yakıt elemanlarında ısıya dönüşür. Bu ısı, reaktör kalbinden geçen suya aktarılır ve su, reaktör kabı içerisindeki işletme basıncında kaynayarak buhar oluşturur. Böylece nükleer enerji, doğrudan buhar-su çevrimi üzerinden elektrik üretiminde kullanılır.

Reaktör kalbinden yükselen buhar-su karışımı, reaktör kabının üst bölümündeki nem ayırma ve kurutma kademelerinden geçer. Sıvı su damlacıklarının önemli bir bölümü ayrıldıktan sonra buhar, ana buhar hattı üzerinden türbine yönlendirilir. Türbinin dönmesi jeneratörde elektrik üretimini sağlar.

Nükleer Isı

Yakıt içerisindeki fisyon reaksiyonları sonucunda açığa çıkan enerji ısıya dönüşür ve reaktör soğutucusuna aktarılır.

Buhar Üretimi

Reaktör kabındaki su kaynar. Buhar-su karışımı nem ayırıcı ve kurutuculardan geçerek ana buhar hattına ulaşır.

Mekanik Enerji

Buhar türbinde genleşerek enerjisinin bir bölümünü türbin miline aktarır ve milin dönmesini sağlar.

Elektrik Üretimi

Türbin miline bağlı jeneratör, mekanik enerjiyi elektromanyetik indüksiyon yoluyla elektrik enerjisine dönüştürür.

Su-buhar çevrimi nasıl tamamlanır?

Türbinden çıkan buhar, yoğuşturucuda soğutularak tekrar sıvı suya dönüştürülür. Yoğuşan su, kondens ve besleme suyu sistemleri üzerinden pompalanır; gerekli arıtma ve ısıtma aşamalarından sonra reaktör kabına geri gönderilir. Böylece su, enerji üretim çevriminde yeniden kullanılır.

BWR'nin temel özelliği: Doğrudan buhar çevrimi

BWR'de türbini çalıştıran buhar, reaktör kabında doğrudan üretilir. Basınçlı su reaktöründe (PWR) ise reaktörün birincil devresindeki su kaynatılmadan tutulur; ısı bir buhar üretecinde ikincil devreye aktarılır ve türbin buharı bu ikinci devrede oluşur.

Bu nedenle BWR'nin türbin ve ana buhar sistemi, reaktör soğutucusuyla doğrudan bağlantılıdır. Bu durum ekipman yerleşimi, radyolojik kontrol, bakım ve işletme uygulamaları açısından önem taşır.

Enerjinin dönüşüm zinciri

Nükleer enerji Isı enerjisi Buharın enerjisi Mekanik enerji Elektrik enerjisi

Her dönüşüm aşamasında kayıplar oluşur. Türbin ve jeneratör verimleri, yardımcı sistemlerin elektrik tüketimi ve yoğuşturucuda atılan ısı, santralin net elektrik üretimini etkiler.

Yoğuşturucu ve soğutma sisteminin rolü

Türbin çıkışındaki buharın yoğuşturulması, çevrimin sürdürülebilmesi için gereklidir. Yoğuşturucu, buharın ısısını ayrı bir soğutma suyu sistemine aktarır. Soğutma suyu, normal tasarım düzeninde reaktörün su-buhar çevrimiyle karışmaz; ısıyı çevreye veya soğutma kulesi gibi bir ısı uzaklaştırma sistemine taşır.

Önemli ayrım: Çevrimi kapatmak, enerjiyi tamamen geri kazanmak değildir

Su çevrim boyunca yeniden kullanılsa da bu, enerjinin tamamının elektriğe dönüştürüldüğü anlamına gelmez. Türbinde elektrik üretimine dönüştürülemeyen ısının önemli bir bölümü yoğuşturucu ve soğutma sistemi üzerinden çevreye aktarılır.

Radyolojik açıdan dikkat edilmesi gereken nokta

BWR'de buhar reaktör soğutucusundan doğrudan üretildiği için ana buhar ve türbin sisteminin bazı bölümlerinde radyoaktif maddeler bulunabilir. Bunun kapsamı ve düzeyi işletme koşullarına, su kimyasına, aktivasyon ürünlerine ve sistem tasarımına bağlıdır. Bu nedenle radyolojik izleme, erişim kontrolü ve bakım planlaması önem taşır.

Genel değerlendirme

BWR enerji çevrimi; fisyonla ısı üretimi, reaktör kabında buhar oluşturulması, buharın türbinde genleşmesi, jeneratörde elektrik üretimi ve türbin çıkışındaki buharın yoğuşturularak reaktöre geri gönderilmesi aşamalarından oluşur. Doğrudan buhar çevrimi, BWR'yi PWR'den ayıran temel tasarım özelliklerinden biridir.

7. Buhar Kurutucuları — Kısaca

Buhar kurutucuları, kaynar su reaktörlerinde (BWR) reaktör kabının üst bölümünde bulunan ve nem ayırma sürecini tamamlayan önemli bileşenlerdir. Nem ayırıcılardan sonra buharla taşınmaya devam eden ince sıvı su damlacıklarının azaltılmasına yardımcı olurlar. Böylece ana buhar hattına gönderilen buharın nem içeriği düşürülür.

Son Nem Azaltma Kademesi

Nem ayırıcıların ardından kalan sıvı su damlacıklarının bir bölümünü kanatlı yüzeylerde tutarak buhardan ayırır.

Düşük Nem İçeriği

Buharın kuruluk derecesini yükseltir ve türbine taşınan sıvı su miktarının azaltılmasına katkıda bulunur.

Türbinin Korunması

Sıvı damlacıklarının türbin kanatları üzerindeki çarpma ve erozyon etkilerini sınırlandırmaya yardımcı olur.

Çalışma sürecinin özeti

Buhar-su karışımı Nem ayırıcı Buhar kurutucusu Ana buhar hattı Türbin

Nem ayırıcılar sıvı suyun büyük bölümünü uzaklaştırır; kurutucular ise kalan ince damlacıkları azaltır. Ayrılan su, tasarıma özgü drenaj yollarıyla reaktör kabındaki sıvı suya geri döndürülür.

Neden önemlidir?

Buhar neminin kontrol edilmesi, türbinin tasarımına uygun koşullarda çalışmasına, damlacık kaynaklı hasar riskinin azaltılmasına ve santralin işletme güvenilirliğinin korunmasına katkıda bulunur.

Performans tasarıma bağlıdır

Nem giderme performansı; reaktör tasarımına, buhar debisine, damlacık boyutlarına, kanat geometrisine ve drenaj koşullarına bağlıdır. Bu nedenle bütün BWR modelleri için tek bir kurutma verimi veya çıkış nemi değeri genellenmemelidir.

Unutulmaması gereken ayrım

Buhar kurutucusu, sıvı su damlacıklarını azaltan mekanik bir ayırma bileşenidir; buharı bütün radyoaktif maddelerden arındıran bir sistem değildir. BWR'nin doğrudan buhar çevrimi nedeniyle ana buhar ve türbin sistemlerinde radyolojik kontrol gerekebilir.

Sonuç olarak buhar kurutucuları, nem ayırıcılarla birlikte çalışarak reaktör kabında üretilen buharın türbine gönderilmeden önce koşullandırılmasını sağlar. Bu bileşenlerin doğru tasarlanması, işletilmesi ve yapısal bütünlüğünün korunması, BWR enerji çevriminin güvenilirliği açısından önemlidir.

Kaynaklar ve İleri Okuma

BWR tipi kaynar su reaktörlerinde buhar kurutucularının çalışma prensibini, nem taşınmasını, türbin performansına etkilerini ve yapısal bütünlük gereksinimlerini daha ayrıntılı incelemek için aşağıdaki teknik kaynaklardan yararlanılabilir. Liste; düzenleyici kurumların yayınlarını, reaktör tasarımı dokümanlarını, araştırma makalelerini ve mühendislik değerlendirmelerini bir araya getirir.

Kaynakları nasıl kullanmalı?

Genel çalışma prensibi için NRC ve üretici teknik açıklamalarıyla başlayabilirsiniz. Damlacıkların ayrılması ve nem taşınması için bilimsel makaleler; güç artışı, titreşim ve yapısal bütünlük için ise NRC değerlendirmeleri ve mühendislik çalışmaları daha ayrıntılı bilgi sağlar.

Genel çalışma prensibi ve sistem tasarımı

  1. U.S. Nuclear Regulatory Commission (NRC) — Boiling Water Reactors

    BWR'nin temel çalışma prensibi, reaktör kabında buhar üretimi ve buharın türbine gönderilmesi hakkında genel bilgiler sunar.
    NRC — BWR sistemine genel bakış

  2. GE Vernova Hitachi Nuclear Energy — Steam Separators

    Buhar ayırma ve kurutma sistemlerinin çalışma prensibini, sıvı suyun toplanmasını ve ayrılan suyun reaktör kabına geri dönüşünü açıklar.
    Üretici teknik açıklaması

  3. GE Hitachi Nuclear Energy — ABWR General Description

    İleri kaynar su reaktöründe nem ayırıcı grubunun, buhar kurutucusunun ve reaktör kabı içindeki akış düzeninin teknik açıklamasını içerir.
    ABWR genel tasarım dokümanı (PDF)

Nem taşınması ve damlacıkların ayrılması

  1. Argonne National Laboratory — Predicting BWR Moisture Carryover

    BWR'de nem taşınmasının (Moisture Carryover — MCO) değerlendirilmesini, mühendislik analizlerini ve makine öğrenmesi yaklaşımını ele alır. Dokümanda verilen sayısal örnekler belirli bir BWR/4 tasarımına aittir; bütün reaktörlere genellenmemelidir.
    Teknik çalışma (PDF)

  2. Nakao ve diğerleri — Droplet Behavior Analyses in the BWR Dryer and Separator

    Nem ayırıcı ve kurutucu içerisindeki damlacık davranışlarını, ayırma performansını ve hesaplamalı modelleme yaklaşımını inceler.
    Araştırma makalesi (DOI)

  3. Electric Power Research Institute (EPRI) — Scoping Study of Moisture Carryover in Boiling Water Reactors

    BWR tasarımı ve işletme özellikleri ile nem taşınması arasındaki ilişkiyi ve nem taşınmasının kurutucu performansını izlemek için nasıl kullanılabileceğini değerlendirir.
    EPRI teknik raporu

  4. NRC — TRACE Modeling Guidelines: BWR

    BWR sistemlerinin sayısal modellenmesinde buhar ayırıcılarının, ayırma veriminin ve nem taşınması olgularının nasıl ele alınabileceğini açıklar.
    TRACE BWR modelleme rehberi

Güç artışı, mekanik yükler ve yapısal bütünlük

  1. Le Moigne ve diğerleri — BWR Steam Dryer for Extended Power Uprate

    Reaktör gücü ve buhar debisi artırıldığında kurutucunun nem giderme kapasitesi, akış kaynaklı statik ve dinamik yükleri ve yapısal bütünlüğü üzerine yapılan mühendislik değerlendirmelerini ele alır.
    Nuclear Engineering and Design — Araştırma makalesi

  2. NRC — Thermal-Hydraulic Phenomena

    Buhar kurutucularının işlevi, nem kontrolü, akış kaynaklı yükler ve güç artışı değerlendirmeleriyle ilgili düzenleyici teknik tartışmaları içerir.
    NRC teknik toplantı dokümanı

  3. GE Hitachi Nuclear Energy — Steam Dryer Evaluation Methodology

    NRC'nin kurutucu durumunu değerlendirmek için kabul ettiği mühendislik metodolojisine ilişkin üretici açıklamasıdır. Güç artışı başvurularında kurutucunun yapısal yeterliliğinin değerlendirilmesi açısından tamamlayıcı bir kaynaktır.
    GEH teknik metodoloji açıklaması

  4. NRC — Quad Cities Buhar Kurutucusu Denetim Raporu

    İşletme deneyimi, kurutucu bileşenlerinin incelenmesi ve buhar kurutucusunun yapısal bütünlüğü hakkında örnek bir denetim kaydıdır.
    NRC denetim raporu (PDF)

Teknik kaynakları yorumlarken

Makalelerde yer alan nem oranları, ayırma verimleri ve tasarım sınırları belirli reaktör modellerine, ölçüm koşullarına veya analiz varsayımlarına dayanabilir. Sayısal değerleri başka bir BWR tasarımına aktarmadan önce ilgili santralin tasarım dokümanları ve işletme kriterleriyle karşılaştırmak gerekir.

Önerilen okuma sırası

Konuya ilk kez yaklaşanlar için NRC'nin BWR açıklaması ve GE Vernova Hitachi'nin teknik sayfası iyi bir başlangıçtır. Daha sonra damlacık davranışlarını inceleyen araştırma makalesi ve EPRI raporu okunabilir. Kurutucunun güç artışı koşullarındaki yapısal performansını anlamak için Le Moigne ve diğerlerinin çalışması ile NRC teknik değerlendirmeleri incelenebilir.

BWR Ana Sayfasına Dön
