Nem Ayırıcıları

Kaynar Su Reaktörlerinde (BWR) su, reaktör kalbi içerisinde doğrudan kaynatılarak buhar oluşturur. Yakıt demetleri arasından yukarı doğru yükselen akış, yalnızca buhardan oluşmaz; buhar ve sıvı su damlacıklarından oluşan iki fazlı bir karışım şeklindedir. Bu karışım, reaktör kabının üst bölümüne ulaştığında türbine gönderilmeden önce nem içeriğinin azaltılması gerekir.

Bu amaçla reaktör kabının üst kısmında nem ayırıcılar bulunur. Bu ekipmanlar, buhar akışının hareketinden ve sıvı damlacıklarının eylemsizlik özelliklerinden yararlanarak suyu buhardan ayırır. Ayrılan su, uygun drenaj yollarıyla yeniden reaktör kabındaki suya döndürülür.

Nem Ayırma Nasıl Gerçekleşir?

Nem ayırıcıların tasarımı reaktör modeline göre değişebilmekle birlikte, temel amaç buhar akışıyla taşınan sıvı damlacıklarını ana buhar akımından uzaklaştırmaktır. Bazı tasarımlarda akışa dönme hareketi kazandırılır; böylece damlacıkların eylemsizliği ve merkezkaç etkisiyle sıvı fazdan ayrılması kolaylaştırılır.

Ayırıcı yüzeylerde toplanan su, drenaj kanallarından aşağıya doğru ilerleyerek reaktör içindeki uygun bölgelere geri döner. Buhar akışı ise bir sonraki işleme aşamasına yönlendirilir. Bu işlemde hareketli bir ayırma mekanizması bulunması gerekmez; ancak kullanılan iç geometri ve ayırma yöntemi tasarıma bağlıdır.

Nem Ayırıcı ile Buhar Kurutucusu Arasındaki Fark

BWR reaktör kabında nem ayırma ve kurutma, birbirini tamamlayan ancak aynı olmayan işlemlerdir. Nem ayırıcılar sıvı suyun büyük bölümünü uzaklaştırırken buhar kurutucusu, kalan küçük damlacık miktarını azaltarak ana buhar hattına gönderilen buharın nem içeriğini düşürür.

Türbin ve Santral İşletmesi Açısından Önemi

Buharla taşınan sıvı damlacıklarının fazla olması, türbin kanatlarında erozyona, verim kayıplarına ve bakım gereksinimlerinin artmasına katkıda bulunabilir. Ayrıca nem ayırma performansı, santralin güç yükseltme çalışmaları ve buhar sisteminin işletme koşulları değerlendirilirken dikkate alınan parametrelerden biridir.

Nem ayırıcıların performansı yalnızca ayırma verimliliğiyle ölçülmez. Basınç kaybı, sıvının yeniden buhar akımına karışması, drenaj kapasitesi ve ekipman üzerindeki akış kaynaklı yükler de önemlidir. Bu nedenle ayırıcıların tasarımı ve işletme koşulları birlikte değerlendirilir.

Özet

BWR reaktör kabının üst bölümündeki nem ayırıcılar, çekirdekten yükselen buhar-su karışımındaki sıvı suyun büyük bölümünü uzaklaştırır. Ayrılan su reaktör kabına geri döner; buhar ise kalan nemin azaltılması için kurutucuya ilerler ve ardından ana buhar hattı üzerinden türbine gönderilir.

Bu düzenek, BWR'nin doğrudan buhar çevriminin önemli bileşenlerinden biridir. Doğru çalışması; türbinin korunması, buhar kalitesinin sürdürülmesi ve santralin güvenilir işletilmesi açısından önem taşır.

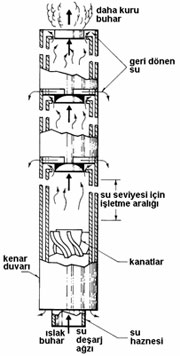

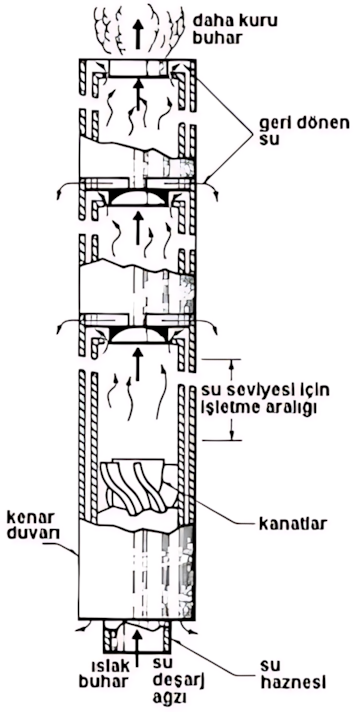

BWR nem ayırıcılarında temel prensip, çekirdekten yükselen buhar-su karışımının özel olarak tasarlanmış akış kanallarından geçirilmesidir. Geleneksel tasarımlarda karışım, ayırıcı içindeki yönlendirici kanatlar veya döndürücü elemanlar sayesinde dönme hareketi kazanır. Böylece sıvı su damlacıklarının buhar akımından ayrılması kolaylaşır.

Buhar akış yönünü değiştirirken, sıvı damlacıkları yoğunlukları ve eylemsizlikleri nedeniyle aynı yörüngeyi izleyemez. Damlacıklar ayırıcı duvarlarına ulaşır; burada birleşerek bir sıvı filmi oluşturabilir. Toplanan su, özel drenaj açıklıkları ve kanalları aracılığıyla reaktör kabının alt bölümlerine geri döndürülür. Buhar ise bir sonraki aşamaya, yani buhar kurutucusuna doğru ilerler.

Ayırma İşleminin Fiziksel Temeli

Nem ayırma, buhar ile sıvı damlacıklarının akış içerisindeki davranışlarının farklı olmasından yararlanır. Buhar, kanalların yönlendirdiği akış yolunu izlemeye daha kolay uyum sağlarken, damlacıklar eylemsizlikleri nedeniyle duvarlara doğru hareket edebilir. Damlacıkların duvara ulaşması, sıvının yüzeyde tutulması ve drenaj yoluna aktarılması, etkin ayırma için birlikte gerçekleşmesi gereken süreçlerdir.

Nem Ayırıcıda Akışın İzlediği Yol

Bu akış şeması genel çalışma prensibini gösterir. Ayırıcıların geometrisi, kademe sayısı ve drenaj elemanları reaktörün modeline göre değişebilir.

Ayırma Performansını Etkileyen Etkenler

Nem Ayırıcıdan Buhar Kurutucusuna

Nem ayırıcıdan çıkan buharın içinde az miktarda sıvı damlacığı kalabilir. Bu nedenle BWR tasarımlarında buhar, ana buhar hattına ulaşmadan önce çoğunlukla ayrı bir kurutma aşamasından geçirilir. Kurutucudaki kıvrımlı kanatlar, akış yönünü değiştirerek kalan damlacıkların yüzeylerde tutulmasını ve drenajla uzaklaştırılmasını sağlar.

Özet

BWR nem ayırıcıları, buhar-su karışımındaki sıvı damlacıklarını akışın yönlendirilmesi, damlacıkların eylemsizliği ve tasarıma bağlı olarak dönel akış etkilerinden yararlanarak ayırır. Toplanan su, drenaj yollarıyla reaktör kabına geri döner; buhar ise kalan nemin azaltılması için kurutucuya ilerler.

Bu sürecin etkinliği; ayırıcı geometrisine, damlacık özelliklerine, akış hızına ve drenaj kapasitesine bağlıdır. Nem ayırıcıların tasarımı, buhar kalitesinin korunması ve santralin güvenilir işletilmesi açısından önemli bir mühendislik konusudur.

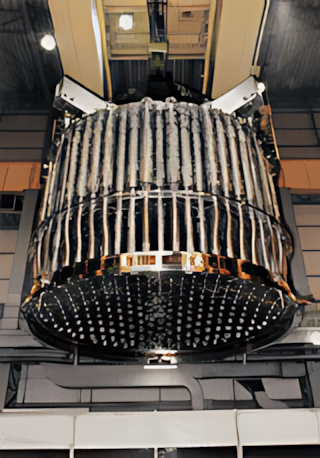

BWR nem ayırıcılarında, buhar-su karışımının akışını yönlendirmek ve sıvı damlacıklarını buhardan ayırmak amacıyla özel geometrili kanatlar ve akış yüzeyleri kullanılır. Geleneksel tasarımlarda helisel yönlendiriciler, silindirik ayırma bölümleri ve sıvıyı toplayıp dışarı yönlendiren elemanlar bulunabilir. Kanatların şekli, açısı ve yerleşimi, ayırma performansını etkileyen önemli tasarım parametreleridir.

Buhar-su karışımı kanatların oluşturduğu akış yoluna girdiğinde yön değiştirir ve bazı tasarımlarda dönel hareket kazanır. Buhar akışı bu geometriye uyum sağlarken, sıvı damlacıkları yoğunlukları ve eylemsizlikleri nedeniyle aynı hareketi tam olarak izleyemez. Bu farklılık, damlacıkların ayırıcı yüzeylerine ulaşmasını kolaylaştırır.

Kanatların Akış Üzerindeki Etkisi

Kanatlar, iki fazlı akışın hızını ve yönünü değiştirerek sıvı damlacıklarının buhar akımından ayrılmasına yardımcı olur. Helisel yönlendiriciler kullanılan tasarımlarda karışıma dönel hareket kazandırılır. Oluşan dönel akışta sıvı faz, buhara göre daha yüksek yoğunluğa sahip olduğundan radyal yönde dış bölgelere taşınabilir.

Damlacıklar ayırıcı duvarına ulaştığında birleşerek bir sıvı filmi oluşturabilir. Bu sıvı, ayırıcı tasarımındaki toplama halkaları, kanallar veya drenaj açıklıkları aracılığıyla ana buhar akımından uzaklaştırılır. Ayrılmış su, uygun akış yollarıyla reaktör kabına geri döner.

Eylemsizlik ve Damlacık Boyutu

Bir damlacığın akış yönündeki değişime ne ölçüde uyum sağlayacağı, yalnızca yoğunluğuna bağlı değildir. Damlacığın çapı, buharın hızı, gaz ile damlacık arasındaki sürükleme kuvveti ve kanalların geometrisi de hareketi belirler. Genel olarak daha büyük damlacıkların eylemsizlik etkisi daha belirgin olabilir; daha küçük damlacıklar ise buhar akışını daha yakından izleyebilir.

Kanat Geometrisi ve Tasarım Farklılıkları

Nem ayırıcılar farklı kanat açılarına, akış yönlendirme biçimlerine, ayırma kademelerine ve sıvı toplama düzeneklerine sahip olabilir. Bazı tasarımlar birden fazla ayırma kademesi kullanırken, diğerlerinin iç geometrisi ve çalışma düzeni farklı olabilir. Dolayısıyla eski tasarımlarda görülen belirli bir kademe sayısı, bütün modern BWR reaktörleri için genel bir kural olarak kabul edilmemelidir.

Nem Ayırıcı ve Buhar Kurutucusunun Farkı

Kanatlı yapıların kullanılması, nem ayırıcı ile buhar kurutucusunun aynı ekipman olduğu anlamına gelmez. BWR'de nem ayırıcı, iki fazlı karışımdaki sıvının büyük bölümünü ayırmaya yardımcı olur. Kurutucu ise buhar akımında kalan küçük damlacıkların miktarını daha da azaltır. Kurutucuda da kıvrımlı kanatlar kullanılabilir; ancak bu iki ekipmanın yerleşimi ve çalışma koşulları farklıdır.

BWR reaktör kabının üst bölümündeki nem ayırıcılar, çekirdekten yükselen buhar-su karışımındaki sıvı suyun büyük bölümünü buhardan ayırır. Ayrılan su damlacıkları ayırıcı yüzeylerinde birleşir ve sıvı hâlde toplanır. Daha sonra ayırıcı tasarımına özgü drenaj geçitleri ve akış yolları üzerinden reaktör kabının su bölümüne geri döndürülür.

Bu süreç, çekirdekte ısınarak buharlaşan suyun bir bölümünün reaktör içindeki su envanterine yeniden katılmasını sağlar. Böylece su, buharla birlikte reaktör kabından dışarı taşınmak yerine ayrılarak yeniden dolaşım sürecine katılır. Ayrılmış buhar ise kalan nemin azaltılması için buhar kurutucusuna ilerler.

Ayrılan Su Hangi Yolu İzler?

Geleneksel BWR tasarımlarında nem ayırıcıların drenajından gelen su, reaktör kabının üst bölümündeki uygun toplama hacimlerine ve buradan aşağı akış bölgesine yönlendirilebilir. Kurutucuda toplanan su ise kurutucu drenaj kanalları üzerinden geri döner. Bu yolların ayrıntıları, reaktörün iç bileşenlerinin geometrisine ve tasarımına göre farklılık gösterebilir.

Buhar Akışının Devamı

Nem ayırıcıdan çıkan buharın içinde az miktarda sıvı damlacığı kalabilir. Buhar, bu nedenle kurutucuya yönlendirilir. Kurutucu, kalan damlacıkların daha fazlasını yüzeylerinde toplayarak drenaj yoluyla uzaklaştırır. Daha düşük nem içeriğine sahip buhar, ana buhar hattından türbine gönderilir.

Neden Buharın Nem İçeriği Azaltılmalıdır?

Türbine taşınan sıvı su damlacıkları, özellikle yüksek hızlı türbin kademelerinde kanat erozyonuna ve işletme sorunlarına katkıda bulunabilir. Buharın nem içeriğinin azaltılması, türbinin güvenilir işletilmesi ve buhar çevriminin performansı açısından önemlidir.

Ayrıca nem ayırıcı ve kurutucu sistemlerinin performansı; basınç kaybı, suyun drenaj kapasitesi ve damlacıkların yeniden buhar akımına karışması gibi etkenlerle birlikte değerlendirilir. Ayrılan suyun etkin biçimde geri döndürülmesi, hem buhar kalitesinin korunmasına hem de reaktör içindeki su dolaşımının sürdürülmesine yardımcı olur.

Özet

Nem ayırıcıda ve buhar kurutucusunda toplanan su, tasarıma özgü drenaj yollarıyla reaktör kabına geri döndürülür. Buhar ise kurutucudan geçerek ana buhar hattına ve türbine ilerler. Bu iki akış yolunun uygun biçimde düzenlenmesi, buhar neminin kontrol edilmesi ve BWR'nin doğrudan buhar çevriminin sürdürülmesi açısından önemlidir.

Kaynar Su Reaktörlerinde (BWR) buhar kalitesi, reaktör kabının üst bölümünden türbine gönderilen buharın özelliklerini değerlendirmek açısından önemli bir parametredir. Reaktör Kalbinden yükselen buhar-su karışımı, sıvı damlacıkları içerir. Nem ayırıcılar ve buhar kurutucuları, bu sıvı içeriğini azaltarak ana buhar hattına gönderilen akışın kalitesini yükseltir.

Nem ayırıcılar sıvı suyun büyük bölümünü uzaklaştırır. Ardından buhar kurutucusu, geriye kalan damlacıkları daha da azaltır. Böylece türbine gönderilen buharın nem içeriği sınırlandırılır. Bu iki aşama birbirini tamamlar; ancak ayırma ve kurutma performansları kullanılan reaktör tasarımına ve işletme koşullarına bağlıdır.

Buhar Kalitesi Ne Anlama Gelir?

Termodinamikte buhar kalitesi (kuruluk derecesi), doymuş sıvı ile doymuş buharın birlikte bulunduğu iki fazlı bir karışımda, toplam kütlenin ne kadarının buhar fazında olduğunu gösterir. Buhar kalitesi genellikle \(x\) sembolü ile ifade edilir.

İki fazlı karışım için buhar kalitesi ile sıvı nem oranı birbirini tamamlar. Ancak bu kavramlar, bütün koşullarda aynı biçimde yorumlanmamalıdır. Örneğin aşırı kızdırılmış buhar, doymuş sıvı-buhar karışımının dışında bir termodinamik durumdur; bu durumda yukarıdaki kalite tanımı doğrudan kullanılmaz.

Nem Ayırıcı ve Buhar Kurutucusunun Birlikte Çalışması

Buhar Kalitesinin Türbin Açısından Önemi

Türbin, yüksek hızlarda çalışan ve buharın enerjisini mekanik dönme hareketine dönüştüren bir ekipmandır. Buharla birlikte taşınan sıvı damlacıkları, uygun olmayan koşullarda türbin kanatlarında erozyona, verim kaybına ve bakım ihtiyacının artmasına katkıda bulunabilir.

Bu nedenle buharın nem içeriğinin kontrol edilmesi, yalnızca enerji dönüşümünün performansı için değil, türbinin ve buhar çevrimindeki diğer ekipmanların güvenilirliği için de önemlidir. Buhar kalitesinin değerlendirilmesinde ayırıcı verimi, kurutucu performansı, basınç kaybı ve sıvının yeniden buhar akımına taşınması gibi etkenler birlikte dikkate alınır.

Performans Nasıl Değerlendirilir?

Buhar kalitesini değerlendirirken yalnızca tek bir yüzde değerine bakmak yeterli değildir. Tasarım ve işletme analizlerinde, buharla taşınan sıvı miktarı, ayırma verimi, basınç kaybı ve ekipmanların mekanik yükleri gibi parametreler de incelenir.

Özet

BWR reaktörlerinde nem ayırıcılar ve buhar kurutucuları, türbine gönderilen buharın sıvı su içeriğini azaltan iki tamamlayıcı ekipmandır. Buhar kalitesi, iki fazlı karışımlarda buharın kütlesel oranını ifade ederken nem taşınması, buharla birlikte sürüklenen sıvı miktarını tanımlamak için kullanılır.

Bu kavramların doğru anlaşılması; reaktör kabındaki buhar üretiminin, ayırma ve kurutma aşamalarının ve türbinin işletme gereksinimlerinin birlikte değerlendirilmesini sağlar. Sayısal performans değerleri ise ilgili BWR tasarımının teknik dokümanlarından alınmalıdır.

Kaynar Su Reaktörü (BWR) teknolojisinin temel özelliklerinden biri, reaktör çekirdeğinde üretilen buharın ayrı bir buhar jeneratörüne ihtiyaç duyulmadan doğrudan reaktör kabı içerisinde oluşturulmasıdır. Bu nedenle reaktör kabının üst bölümündeki nem ayırıcılar ve buhar kurutucuları, reaktörden türbine uzanan enerji dönüşüm çevriminin önemli bileşenleridir.

Reaktör Kalbinde fisyon sonucu açığa çıkan ısı, soğutucu suya aktarılır. Su çekirdek içerisinde kısmen buhara dönüşür ve oluşan buhar-su karışımı reaktör kabının üst bölümüne yükselir. Nem ayırıcılar sıvı suyun büyük bölümünü uzaklaştırır; ardından buhar kurutucusu kalan nemi azaltır. Buhar, ana buhar hatları üzerinden türbine gönderilir.

Türbinde buharın enerjisi dönme hareketine dönüştürülür. Türbine bağlı jeneratör ise bu mekanik enerjiyi elektrik enerjisine çevirir. Türbinden çıkan buhar yoğuşturucuda tekrar suya dönüştürülür; kondensat ve besleme suyu sistemleri bu suyu yeniden reaktör kabına gönderir.

Reaktörden Elektrik Üretimine Uzanan Süreç

Enerji dönüşümü sırasında buharın nem içeriğinin kontrol edilmesi, türbinin güvenilir çalışması açısından önem taşır. Nem ayırıcılar ve kurutucular doğrudan elektrik üretmez; ancak buharın türbine uygun koşullarda ulaşmasına katkı sağlayarak enerji dönüşüm zincirinin işletme performansını destekler.

Doğrudan Buhar Çevriminin BWR Açısından Önemi

Basınçlı Su Reaktörlerinden (PWR) farklı olarak BWR'de buhar, ayrı bir buhar jeneratöründe değil, doğrudan reaktör kabının içinde üretilir. Bu yaklaşım, buhar çevriminin yapısını sadeleştirirken reaktör kabı ile türbin arasındaki sistem bağlantısını da farklılaştırır.

İşletme Güvenilirliği ve Performans

Nem ayırıcı ve kurutucu sistemlerinin performansı, buharın türbine taşınan sıvı içeriğinin yanı sıra basınç kaybı, drenaj kapasitesi ve akış kaynaklı mekanik yüklerle de ilişkilidir. Özellikle güç yükseltme çalışmalarında buhar kurutucusunun yapısal yükleri ve yorulma davranışı ayrıntılı olarak değerlendirilebilir.

Bu ekipmanların performansının korunması, türbin kanatlarında nem kaynaklı erozyon riskinin azaltılmasına ve santralin güvenilir işletilmesine yardımcı olur. Bununla birlikte nem ayırıcılar ve kurutucuların temel görevi enerji üretmek veya reaktörün bütün güvenlik işlevlerini yerine getirmek değil, buhar çevriminin belirli gereksinimlerini karşılamaktır.

Kaynar Su Reaktörlerinde (BWR) nem ayırıcılar, reaktör çekirdeğinden yükselen buhar-su karışımındaki sıvı su damlacıklarının büyük bölümünü uzaklaştırır. Böylece buharın nem içeriği azaltılır ve bir sonraki aşama olan buhar kurutucusunun çalışması desteklenir.

Nem Ayırmadan Buhar Kurutmaya

Nem ayırıcılar, sıvı suyun büyük bölümünü uzaklaştırır. Ancak bu aşamadan çıkan buharın içinde az miktarda damlacık kalabilir. Bu nedenle buhar, reaktör kabının üst bölümündeki kurutucuya yönlendirilir. Kurutucu, kalan nemin daha da azaltılmasına yardımcı olur.

BWR Çevrimindeki Yeri

Sonuç

Nem ayırıcılar, BWR reaktör kabında buhar üretimi ile türbine buhar gönderilmesi arasındaki önemli bir aşamayı oluşturur. Sıvı damlacıklarının ayrılması ve suyun reaktöre geri döndürülmesi, buhar kurutucusunun çalışmasını destekler. Kurutma aşamasıyla birlikte bu süreç, türbinin korunmasına ve enerji dönüşüm çevriminin güvenilir işletilmesine katkı sağlar.
