Boşluk Katsayısı

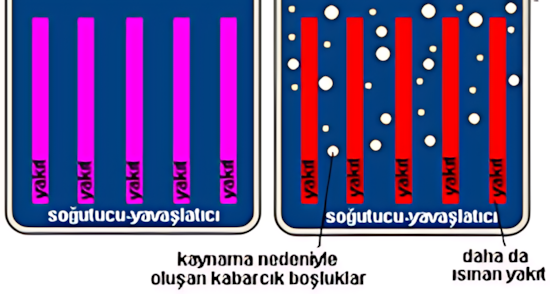

Nükleer reaktörlerde soğutucu akışkanın bir bölümü kaynadığında, sıvı içinde buhar kabarcıkları oluşur. Reaktör fiziğinde buharın soğutucu hacmi içinde kapladığı payı ifade etmek için boşluk oranı veya İngilizce void fraction terimi kullanılır. Boşluk oranındaki değişim, reaktördeki nötronların davranışını ve dolayısıyla zincirleme fisyon reaksiyonunu etkileyebilir.

Boşluk reaktivite katsayısı, soğutucu içindeki boşluk oranındaki değişimin reaktiviteyi hangi yönde ve ne ölçüde etkilediğini tanımlar. Bu etkinin yönü yalnızca suyun kaynamasına değil; reaktörün tasarımına, moderatörüne, yakıt bileşimine, çekirdek geometrisine ve işletme koşullarına bağlıdır.

Reaktör soğutucusu, ısıyı uzaklaştırmanın yanında nötronlarla da etkileşir. Su, nötronları yavaşlatabilir ve belirli miktarda nötron soğurabilir. Sıvı suyun bir bölümünün buhara dönüşmesi, soğutucunun yoğunluğunu ve nötronlarla etkileşimini değiştirir. Bu değişikliğin reaktivite üzerindeki sonucu, reaktörün nötronik tasarımına bağlıdır.

Bazı reaktörlerde buhar miktarının artması, nötronların zincirleme reaksiyonu sürdürmek için gerekli biçimde yavaşlatılmasını azaltır. Bunun sonucunda reaktivite düşebilir. Başka tasarımlarda ise soğutucu yoğunluğunun azalması, nötron soğurulmasını azaltarak reaktiviteyi artırabilir. Dolayısıyla her reaktörde buhar oluşumunun aynı sonucu doğurduğu söylenemez.

Bu farklılığın önemli nedenlerinden biri, moderatör ile soğutucunun aynı madde olup olmamasıdır. RBMK tasarımında grafit moderatör çekirdekte kalırken su, yakıt kanallarından ısıyı uzaklaştırır. Bu ayrım, soğutucu içindeki buhar miktarının nötronik etkisini özellikle önemli hâle getirir.

Boşluk oranının artması reaktiviteyi artırıyorsa reaktörün boşluk katsayısı pozitiftir. Bu durumda soğutucudaki buhar miktarının artması, uygun koşullar altında zincirleme fisyon reaksiyonunu destekleyen bir etki oluşturabilir.

Reaktör gücü yükseldiğinde yakıt tarafından üretilen ısı artabilir ve daha fazla soğutucu kaynayabilir. Buhar oluşumu da reaktiviteyi artırıyorsa bu iki olay birbirini destekleyen bir geri besleme meydana getirebilir. Bu durum, güç değişimlerinin büyümesine elverişli koşullar yaratabilir.

Bununla birlikte pozitif boşluk katsayısı, reaktörün her işletme koşulunda mutlaka kararsız olacağı veya tek başına bir kazaya neden olacağı anlamına gelmez. Katsayının büyüklüğü, diğer reaktivite etkileri, çekirdek durumu, kontrol ve koruma sistemleri ile işletme koşulları birlikte incelenmelidir.

Boşluk oranının artması reaktiviteyi azaltıyorsa reaktörün boşluk katsayısı negatiftir. Böyle bir durumda buhar miktarındaki artış, diğer koşullar aynı kaldığında zincirleme reaksiyonu sürdürme eğilimini azaltan bir etki meydana getirir.

Güç artışı daha fazla kaynamaya yol açıyor ve artan boşluk oranı negatif reaktivite oluşturuyorsa, bu geri besleme güç artışını sınırlama yönünde çalışır. Bu özellik, reaktörün fiziksel davranışının daha dengeli olmasına katkıda bulunabilir.

Ancak negatif boşluk katsayısı tek başına bütün kazaların önlenmesini veya her koşulda güvenli davranışı garanti etmez. Yakıt sıcaklığı, soğutucu sıcaklığı ve yoğunluğu, kontrol sistemleri, ısı uzaklaştırma kapasitesi ve diğer reaktivite geri beslemeleri de değerlendirilmelidir.

Bu karşılaştırma, boşluk oranındaki değişimin reaktivite üzerindeki etkisini özetler. Gerçek reaktör davranışı, yalnızca katsayının işaretinden hareketle belirlenemez; katsayının büyüklüğü ve çalışma koşulları da önemlidir.

RBMK reaktörlerinde boşluk katsayısı, tasarımın temel özellikleri nedeniyle özellikle önemlidir. Bu reaktörlerde grafit moderatör nötronları yavaşlatırken, hafif su yakıt kanallarında soğutucu olarak görev yapar. Su aynı zamanda nötronları soğurduğundan, suyun yoğunluğundaki ve buhar oranındaki değişiklikler çekirdeğin nötronik dengesini etkileyebilir.

Yakıt kanallarında buhar miktarı arttığında sıvı suyun nötron soğurma etkisi azalır. Grafit moderatör çekirdekte kalmaya devam ettiği için, bazı RBMK çekirdek koşullarında bu değişiklik reaktivite artışına neden olabilir. Bu mekanizma, RBMK'nin pozitif boşluk katsayısı gösterebilmesinin temel nedenlerinden biridir.

Bununla birlikte RBMK'nin boşluk katsayısı sabit ve her durumda pozitif bir değer değildir. IAEA'nın INSAG-7 raporunda, katsayının yakıtın yanma durumu, çekirdeğin bileşimi, yakıt zenginleştirmesi, ek nötron soğurucuların miktarı ve kontrol çubuklarının konumları gibi etkenlere bağlı olduğu açıklanır.

Raporda, yeni yakıt yüklemesiyle ilişkili bazı hesaplanmış durumlarda boşluk katsayısının negatif olabildiği; kararlı yakıt yenileme rejiminde ise pozitif değerlere ulaşabildiği belirtilir. Çernobil 4. ünitesinin kaza sırasındaki çekirdek koşullarında hem boşluk hem de toplam güç reaktivite katsayıları pozitifti.

26 Nisan 1986'da Çernobil Nükleer Güç Santralı'nın 4 numaralı ünitesinde meydana gelen kaza, reaktör tasarımı ile işletme koşullarının birlikte değerlendirilmesinin önemini gösteren tarihsel bir olaydır. Kazanın gelişiminde RBMK'nin nötronik özellikleri, kontrol çubuklarının tasarımı, reaktörün o sıradaki çalışma durumu ve işletme uygulamaları etkili olmuştur.

Kazanın son aşamasında reaktör gücü çok hızlı biçimde yükseldi. Bu süreçte, o anki çekirdek koşullarında pozitif olan boşluk katsayısı önemli bir rol oynadı. Buhar miktarının artması, reaktiviteyi artırarak güç yükselişini destekleyebildi. IAEA'nın INSAG-7 raporu, kaza sırasında hem boşluk hem de güç katsayılarının pozitif olduğunu belirtir.

Ancak kazayı yalnızca pozitif boşluk katsayısıyla açıklamak eksik olur. Kontrol çubuklarının ilk hareket sırasında çekirdeğin belirli bölgelerinde reaktiviteyi artırabilen özgün tasarım özelliği, düşük güçteki işletme koşulları, çekirdeğin durumu, güvenlik sistemleri ve işletme prosedürleri de olayın değerlendirilmesinde dikkate alınmalıdır.

Çernobil kazasından sonra işletmede kalan RBMK reaktörlerinde güvenliği artırmaya yönelik çeşitli tasarım ve işletme değişiklikleri uygulandı. Bunların amacı yalnızca boşluk katsayısını düşürmek değil; reaktörün nötronik davranışını daha iyi denetlemek ve acil durdurma sistemlerinin etkinliğini artırmaktı.

IAEA ve teknik değerlendirmelerde açıklanan başlıca önlemler arasında çekirdeğe ek sabit nötron soğurucular yerleştirilmesi, yakıt zenginleştirmesinin değiştirilmesi, işletme reaktivite marjının daha iyi izlenmesi, kontrol çubuklarının tasarımının değiştirilmesi ve acil durdurma sisteminin hızının artırılması bulunur.

Özellikle kontrol çubuklarının ilk hareketinde ortaya çıkabilen istenmeyen reaktivite artışını önlemeye yönelik değişiklikler önemliydi. Bu değişiklikler, kazada etkili olan tasarım özelliklerinin giderilmesini amaçladı. Ancak farklı RBMK ünitelerinin geçirdiği iyileştirmeler ve teknik konfigürasyonları aynı olmayabileceğinden, her ünite için aynı ayrıntıların geçerli olduğu varsayılmamalıdır.

Boşluk katsayısı ile güç katsayısı ilişkili olmakla birlikte aynı kavramlar değildir. Bu ayrım, özellikle RBMK reaktörlerinin güvenlik davranışını anlamak için önem taşır.

Boşluk katsayısı, soğutucu içindeki boşluk oranındaki değişimin reaktivite üzerindeki etkisini ifade eder. Güç katsayısı ise reaktör gücündeki bir değişim sonucunda ortaya çıkan toplam reaktivite değişimini kapsar.

Güç değişimi yalnızca buhar oranını değiştirmez. Yakıt sıcaklığı, soğutucu sıcaklığı ve yoğunluğu ile diğer fiziksel etkiler de reaktiviteyi değiştirebilir. Bu nedenle güç katsayısı, boşluk etkisinin yanı sıra diğer geri beslemelerin toplam sonucunu yansıtır.

Boşluk katsayısı, özellikle soğutucunun kaynadığı veya buhar oranının değişebildiği reaktörlerde nötronik davranışın anlaşılması açısından önemli bir parametredir. Boşluk oranının artması, reaktörün tasarımına ve çekirdek koşullarına bağlı olarak reaktiviteyi artırabilir veya azaltabilir.

RBMK tasarımında grafit moderatörün çekirdekte kalması ve suyun aynı zamanda nötron soğurucu bir soğutucu olarak görev yapması, buhar oranındaki değişimleri önemli hâle getirir. Bununla birlikte boşluk katsayısının işareti ve büyüklüğü; yakıtın yanma durumu, çekirdek bileşimi ve işletme koşullarına bağlıdır.

Çernobil kazası, pozitif boşluk geri beslemesinin belirli koşullarda güç artışını destekleyebileceğini ortaya koymuştur. Aynı zamanda kazanın kapsamlı biçimde anlaşılması için reaktör fiziğinin yanında kontrol çubuklarının tasarımının, güvenlik sistemlerinin, işletme koşullarının ve kurumsal güvenlik uygulamalarının da değerlendirilmesi gerektiğini göstermiştir.

1. Uluslararası Atom Enerjisi Ajansı (IAEA). The Chernobyl Accident: Updating of INSAG-1 — INSAG-7. RBMK reaktörünün boşluk ve güç reaktivite katsayıları, kontrol çubukları ve kazanın teknik değerlendirmesi. İngilizce raporu incele .
2. IAEA — Rusça INSAG-7 raporu. Паровой коэффициент реактивности и особенности реактора РБМК-1000. Rusça raporu incele .
3. World Nuclear Association. RBMK Reactors. RBMK tasarımı, pozitif boşluk katsayısının fiziksel mekanizması ve kaza sonrası tasarım değişiklikleri. Kaynağı incele .
4. World Nuclear Association. Chernobyl Accident 1986. Çernobil kazasının gelişimi ve RBMK reaktörünün özellikleri. Kaynağı incele .
